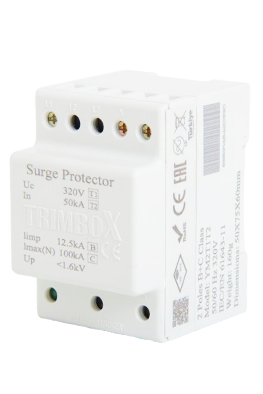

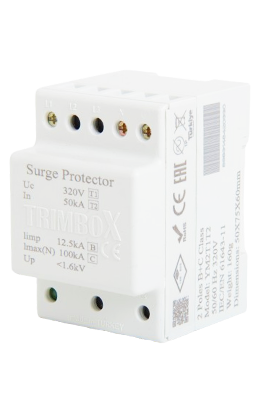

Trimbox YMGT1T2 (100 kA) B+C Sınıfı 2 Kutuplu Parafudr
8.719,16 TL
Marka
Stok Kodu
YMGT1T2
Fiyat
160,00 USD + KDV
*928,23 TL den başlayan taksitlerle!
Trimbox YMGT1T2 (100 kA) B+C Sınıfı 2 Kutuplu Parafudr, yıldırım darbeleri ve ani gerilim yükselmelerine karşı güçlü koruma sağlayan, Tip 1+2 (Class I+II) kombine bir aşırı gerilim koruma cihazıdır. Özellikle ana dağıtım panoları, bina girişleri ve enerji sistemlerinde maksimum güvenlik sağlamak amacıyla geliştirilmiştir.
2 kutuplu (faz + nötr) yapısı sayesinde monofaze sistemlerde kullanılan bu cihaz, yüksek darbe akımı dayanımı ile yıldırım enerjisini hızlı ve güvenli şekilde toprağa aktarır. Bu sayede elektrik tesisatı ve bağlı cihazlar ciddi hasarlara karşı korunur.
Cihaz, maksimum 100kA (N hattı) ve 50kA (faz hattı) deşarj kapasitesi ile yüksek enerji darbelerini sönümleyebilir. Ayrıca 12,5kA darbe akımı (Iimp) değeri ve ≤10 ns tepki süresi ile ani gerilim piklerine anında müdahale eder.
Up < 1,6kV düşük gerilim koruma seviyesi sayesinde hassas elektronik cihazların zarar görmesini minimuma indirir. IEC 61643-11 standartlarına uygun olarak üretilmiş olup güvenilir ve uzun ömürlü bir kullanım sunar.
Ayrıca bu model, 800VAC GES (güneş enerji sistemleri) uygulamalarında kullanılabilir olmasıyla öne çıkar ve enerji projelerinde geniş kullanım alanı sunar.
DIN ray montajına uygun kompakt tasarımı ve yanmaz gövde yapısı sayesinde pano içerisinde güvenli ve kolay kurulum sağlar.
Teknik Özellikler
Kullanım Alanları
Ürün Avantajları
2 kutuplu (faz + nötr) yapısı sayesinde monofaze sistemlerde kullanılan bu cihaz, yüksek darbe akımı dayanımı ile yıldırım enerjisini hızlı ve güvenli şekilde toprağa aktarır. Bu sayede elektrik tesisatı ve bağlı cihazlar ciddi hasarlara karşı korunur.
Cihaz, maksimum 100kA (N hattı) ve 50kA (faz hattı) deşarj kapasitesi ile yüksek enerji darbelerini sönümleyebilir. Ayrıca 12,5kA darbe akımı (Iimp) değeri ve ≤10 ns tepki süresi ile ani gerilim piklerine anında müdahale eder.
Up < 1,6kV düşük gerilim koruma seviyesi sayesinde hassas elektronik cihazların zarar görmesini minimuma indirir. IEC 61643-11 standartlarına uygun olarak üretilmiş olup güvenilir ve uzun ömürlü bir kullanım sunar.
Ayrıca bu model, 800VAC GES (güneş enerji sistemleri) uygulamalarında kullanılabilir olmasıyla öne çıkar ve enerji projelerinde geniş kullanım alanı sunar.
DIN ray montajına uygun kompakt tasarımı ve yanmaz gövde yapısı sayesinde pano içerisinde güvenli ve kolay kurulum sağlar.
Teknik Özellikler
- Kutup Sayısı 2 (faz+nötr)
- İşletme Gerilimi V(in) (L-N) 230V
- İşletme Frekansı 50/60 Hz
- Gerilim Koruma Seviyesi Up <1,6kV
- IEC Kategorisi Sınıf I+II
- Nominal gerilim Un 230 V AC (230VAC – 320VAC)
- Arestörnominal gerilimi Uc (L-N)320VAC , Uc (L-PE)320VAC, Uc(N-PE) 255VAC
- Nominal frekans Fn 50 Hz – 60 Hz
- Maksimum deşarj akımı In 50kA
- Maksimum deşarj akımı (N) In 100kA
- Nominal deşarj akımı Iimp 12,5kA
- Tepki süresi (L-N),(L-PE),(N-PE) ≤ 10ns
- Giriş Bağlantısı Vidalı Klamens
- Çıkış Bağlantısı Yok
- Vida Yiv: M5, Tork: 4,5Nm
- Çok Damarlı iletken kesiti 2,5 mm2, 4 mm2
- Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
- Koruma sınıfı IP20
- Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
- Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
- Hareket yönü L – N – PE
- Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
- Ortam sıcaklığı -50 °C, +80 °C
- Ebatlar 50 x 75 x 60mm
- Kontak çıkışlı üretim yapılabilmektedir.
- 800VAC GES Uygulamalarında Kullanılır
Kullanım Alanları
- Ana dağıtım panoları
- Bina girişleri
- Endüstriyel tesisler
- Güneş enerji sistemleri (GES)
- Elektrik altyapı koruma sistemleri
- Otomasyon sistemleri
Ürün Avantajları
- Tip 1+Tip 2 kombine koruma (tek cihazla çift koruma)
- Yüksek darbe akımı kapasitesi (100kA)
- Yıldırım etkilerine karşı maksimum koruma
- GES sistemleri ile uyumlu kullanım
- Hassas cihazlar için düşük koruma seviyesi
- Kolay montaj ve bakım
- Uzun ömürlü ve dayanıklı yapı
