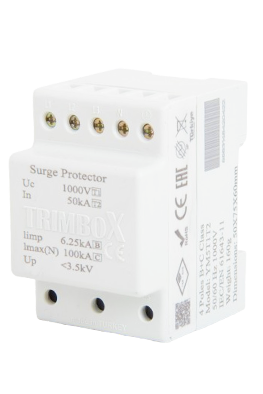

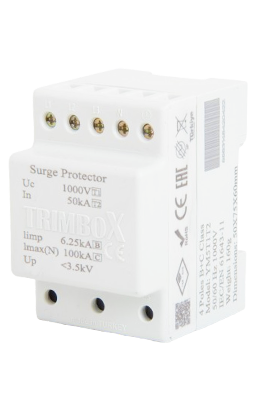

Trimbox YM5T1T2 (100 kA) B+C Sınıfı 4 Kutuplu Parafudr, trifaze (3 faz + nötr) elektrik sistemlerinde yıldırım darbeleri ve ani gerilim yükselmelerine karşı yüksek seviyede koruma sağlayan Tip 1+2 (Class I+II) kombine aşırı gerilim koruma cihazıdır. Ana dağıtım panolarında kullanılarak sistemin tamamını güvence altına alır.

4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sağlayan cihaz, yüksek enerjili darbe akımlarını hızlı bir şekilde toprağa ileterek elektrik altyapısında oluşabilecek hasarları önler. Özellikle endüstriyel tesisler, fabrikalar ve büyük ölçekli enerji sistemlerinde güvenle tercih edilir.

Cihaz, faz başına 50kA ve nötr hattında 100kA maksimum deşarj kapasitesi ile yüksek enerji darbelerine karşı güçlü bir performans sunar. Ayrıca ≤10 ns tepki süresi ile ani gerilim yükselmelerine anında müdahale eder.

Up < 1,2 kV (L-N) ve Up < 1,5 kV (N) gerilim koruma seviyeleri sayesinde hassas elektronik ekipmanların zarar görmesini minimuma indirir. IEC 61643-11 standartlarına uygun yapısı ile güvenilir ve uzun ömürlü kullanım sağlar.

Bu model, aynı zamanda 800VAC GES (güneş enerji sistemleri) uygulamalarında kullanılabilmesi ile öne çıkar ve enerji projelerinde geniş kullanım alanı sunar.

DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum sağlar. Yanmaz gövde yapısı (UL94 V-0) ve geniş çalışma sıcaklığı aralığı ile zorlu endüstriyel koşullarda stabil performans sunar.

Teknik Özellikler

Kutup Sayısı 4 (3faz+nötr)
İşletme Gerilimi V(in) (L-L) 400V
İşletme Frekansı 50/60 Hz
Gerilim Koruma Seviyesi Up <1,2kV
Gerilim Koruma Seviyesi (N) Up <1,5kV
IEC Kategorisi Sınıf I+II+III
Nominal gerilim Un 230 VAC (230VAC – 320VAC)
Arestörnominal gerilimi Uc (L-N)320VAC , Uc (L-PE)320VAC, Uc(N-PE) 255VAC
Nominal frekans Fn 50 Hz – 60 Hz
Maksimum deşarj akımı Imax 50kA
Maksimum deşarj akımı (N) Imax 100kA
Tepki Süresi (L-L), (L-N), (L-PE), (N-PE) ≤ 10ns
Giriş Bağlantısı Vidalı Klamens
Çıkış Bağlantısı Yok
Vida Yiv: M5, Tork: 4,5Nm
Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
Koruma sınıfı IP20
Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
Hareket yönü3 L – N – PE
Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
Ortam sıcaklığı -50 °C, +80 °C
Ebatlar 50 x 75 x 60mm
800VAC GES Uygulamalarında Kullanılır

Kullanım Alanları

Ana dağıtım panoları
Bina girişleri
Endüstriyel tesisler
Fabrika ve üretim hatları
Güneş enerji sistemleri (GES)
Trifaze elektrik altyapıları

Ürün Avantajları

Tip 1+Tip 2 kombine koruma (tek cihazda çift koruma)
Trifaze sistemlerde tam koruma (3P+N)
Yüksek darbe akımı kapasitesi (100kA)
Yıldırım ve ani gerilim darbelerine karşı maksimum güvenlik
GES sistemleri ile uyumlu kullanım
Hassas cihazlar için düşük koruma seviyesi
Kolay montaj ve bakım
Uzun ömürlü ve dayanıklı yapı
