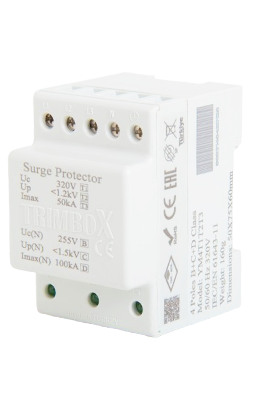

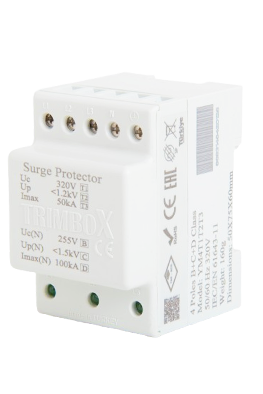

Trimbox YM4T1T2T3 (100 kA) B+C+D Sınıfı 4 Kutuplu Parafudr
9.264,11 TL
Marka
Stok Kodu
YM4T1T2T3
Fiyat
170,00 USD + KDV
*986,24 TL den başlayan taksitlerle!
Trimbox YM4T1T2T3 (100 kA) B+C+D Sınıfı 4 Kutuplu Parafudr, trifaze (3 faz + nötr) elektrik sistemlerinde tam kademe (Tip 1+2+3) koruma sağlayan gelişmiş bir aşırı gerilim koruma cihazıdır. Yıldırım darbeleri, anahtarlama kaynaklı ani gerilim yükselmeleri ve artık gerilimlere karşı sistemin tamamını güvence altına alır.
Bu model, kaba (Tip 1) + orta (Tip 2) + ince (Tip 3) koruma katmanlarını tek cihazda birleştirerek çok katmanlı koruma ihtiyacını ortadan kaldırır. Özellikle ana pano, alt pano ve hassas cihaz korumasını tek ürünle sağlamak isteyen projeler için ideal çözümdür.
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sağlayan cihaz, 400V trifaze sistemlerde güvenli şekilde çalışır. Faz başına 50kA ve nötr hattında 100kA maksimum deşarj kapasitesi ile yüksek enerjili yıldırım darbelerini etkili şekilde toprağa iletir.
≤10 ns tepki süresi sayesinde ani gerilim piklerine anında müdahale ederken, Up < 1,2 kV (L-N) ve Up < 1,5 kV (N) koruma seviyeleri ile hassas elektronik cihazların zarar görmesini minimuma indirir.
IEC 61643-11 standartlarına uygun olarak üretilmiş olup, DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum sağlar. Yanmaz gövde yapısı ve geniş çalışma sıcaklığı aralığı ile zorlu endüstriyel ortamlarda uzun ömürlü kullanım sunar.
Teknik Özellikler
Kullanım Alanları
Ürün Avantajları
Bu model, kaba (Tip 1) + orta (Tip 2) + ince (Tip 3) koruma katmanlarını tek cihazda birleştirerek çok katmanlı koruma ihtiyacını ortadan kaldırır. Özellikle ana pano, alt pano ve hassas cihaz korumasını tek ürünle sağlamak isteyen projeler için ideal çözümdür.
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sağlayan cihaz, 400V trifaze sistemlerde güvenli şekilde çalışır. Faz başına 50kA ve nötr hattında 100kA maksimum deşarj kapasitesi ile yüksek enerjili yıldırım darbelerini etkili şekilde toprağa iletir.
≤10 ns tepki süresi sayesinde ani gerilim piklerine anında müdahale ederken, Up < 1,2 kV (L-N) ve Up < 1,5 kV (N) koruma seviyeleri ile hassas elektronik cihazların zarar görmesini minimuma indirir.
IEC 61643-11 standartlarına uygun olarak üretilmiş olup, DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum sağlar. Yanmaz gövde yapısı ve geniş çalışma sıcaklığı aralığı ile zorlu endüstriyel ortamlarda uzun ömürlü kullanım sunar.
Teknik Özellikler
- Kutup Sayısı 4 (3faz+nötr)
- İşletme Gerilimi V(in) (L-L) 400V
- İşletme Frekansı 50/60 Hz
- Gerilim Koruma Seviyesi Up <1,2kV
- Gerilim Koruma Seviyesi (N) Up <1,5kV
- IEC Kategorisi Sınıf I+II+III
- Nominal gerilim Un 230 VAC (230VAC – 320VAC)
- Arestörnominal gerilimi Uc (L-N)320VAC , Uc (L-PE)320VAC, Uc(N-PE) 255VAC
- Nominal frekans Fn 50 Hz – 60 Hz
- Maksimum deşarj akımı Imax 50kA
- Maksimum deşarj akımı (N) Imax 100kA
- Tepki Süresi (L-L), (L-N), (L-PE), (N-PE) ≤ 10ns
- Giriş Bağlantısı Vidalı Klamens
- Çıkış Bağlantısı Yok
- Vida Yiv: M5, Tork: 4,5Nm
- Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
- Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
- Koruma sınıfı IP20
- Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
- Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
- Hareket yönü3 L – N – PE
- Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
- Ortam sıcaklığı -50 °C, +80 °C
- Ebatlar 50 x 75 x 60mm
Kullanım Alanları
- Ana dağıtım panoları
- Alt dağıtım panoları
- Endüstriyel tesisler
- Fabrika ve üretim hatları
- Hassas elektronik cihaz sistemleri
- Otomasyon ve PLC altyapıları
Ürün Avantajları
- Tip 1+Tip 2+Tip 3 tek cihazda (tam koruma)
- Trifaze sistemlerde tam koruma (3P+N)
- Yüksek darbe akımı kapasitesi (100kA)
- Yıldırım ve ani gerilim darbelerine karşı maksimum güvenlik
- Ek parafudr ihtiyacını ortadan kaldırır
- Hassas cihazlar için düşük koruma seviyesi
- Kolay montaj ve yer tasarrufu
- Uzun ömürlü ve dayanıklı yapı
