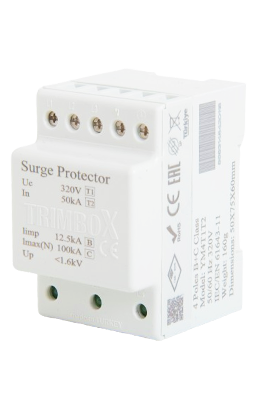

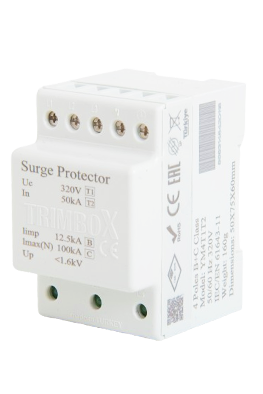

Trimbox YM4T1T2 (100 kA) B+C Sınıfı 4 Kutuplu Parafudr
8.174,21 TL
Marka
Stok Kodu
YM4T1T2
Fiyat
150,00 USD + KDV
*870,21 TL den başlayan taksitlerle!
Trimbox YM4T1T2 (100 kA) B+C Sınıfı 4 Kutuplu Parafudr, trifaze (3 faz + nötr) elektrik sistemlerinde hem doğrudan yıldırım darbelerine hem de ani gerilim yükselmelerine karşı koruma sağlayan Tip 1+2 (Class I+II) kombine bir aşırı gerilim koruma cihazıdır. Ana dağıtım panolarında kullanılarak sistemin tamamını güvence altına alır.
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sunan cihaz, yüksek enerjili darbe akımlarını hızlı şekilde toprağa aktararak elektrik altyapısında oluşabilecek hasarları önler. Özellikle endüstriyel tesisler, fabrikalar ve büyük enerji sistemlerinde tercih edilmektedir.
Cihaz, faz hattında 50kA ve nötr hattında 100kA maksimum deşarj kapasitesi ile yüksek enerji darbelerine karşı güçlü bir performans sunar. Ayrıca 12,5kA darbe akımı (Iimp) ve ≤10 ns tepki süresi ile ani gerilim piklerine anında müdahale eder.
Up < 1,6 kV gerilim koruma seviyesi, hassas elektronik ekipmanların zarar görmesini önler ve sistem güvenliğini artırır. IEC 61643-11 standartlarına uygun yapısı sayesinde uzun ömürlü ve güvenilir kullanım sağlar.
DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum sağlar. Yanmaz gövde yapısı ve geniş çalışma sıcaklığı aralığı ile zorlu endüstriyel koşullarda stabil performans sunar.
Teknik Özellikler
Kullanım Alanları
Ürün Avantajları
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sunan cihaz, yüksek enerjili darbe akımlarını hızlı şekilde toprağa aktararak elektrik altyapısında oluşabilecek hasarları önler. Özellikle endüstriyel tesisler, fabrikalar ve büyük enerji sistemlerinde tercih edilmektedir.
Cihaz, faz hattında 50kA ve nötr hattında 100kA maksimum deşarj kapasitesi ile yüksek enerji darbelerine karşı güçlü bir performans sunar. Ayrıca 12,5kA darbe akımı (Iimp) ve ≤10 ns tepki süresi ile ani gerilim piklerine anında müdahale eder.
Up < 1,6 kV gerilim koruma seviyesi, hassas elektronik ekipmanların zarar görmesini önler ve sistem güvenliğini artırır. IEC 61643-11 standartlarına uygun yapısı sayesinde uzun ömürlü ve güvenilir kullanım sağlar.
DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum sağlar. Yanmaz gövde yapısı ve geniş çalışma sıcaklığı aralığı ile zorlu endüstriyel koşullarda stabil performans sunar.
Teknik Özellikler
- Kutup Sayısı 4 (3faz+nötr)
- İşletme Gerilimi V(in) (L-L) 400V
- İşletme Frekansı 50/60 Hz
- Gerilim Koruma Seviyesi Up <1,6kV
- IEC Kategorisi Sınıf I+II
- Nominal gerilim Un 230 V AC (230VAC – 320VAC)
- Arestörnominal gerilimi Uc (L-N)320VAC , Uc (L-PE)320VAC, Uc(N-PE) 255VAC
- Nominal frekans Fn 50 Hz – 60 Hz
- Maksimum deşarj akımı In 50kA
- Maksimum deşarj akımı (N) In 100kA
- Nominal deşarj akımı Iimp 12,5kA
- Tepki süresi (L-L),(L-N),(L-PE),(N-PE) ≤ 10ns
- Giriş Bağlantısı Vidalı Klamens
- Çıkış Bağlantısı Yok
- Vida Yiv: M5, Tork: 4,5Nm
- Çok Damarlı iletken kesiti 2,5 mm2, 4 mm2
- Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
- Koruma sınıfı IP20
- Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
- Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
- Hareket yönü3 L – N – PE
- Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
- Ortam sıcaklığı -50 °C, +80 °C
- Ebatlar 50 x 75 x 60mm
- Kontak çıkışlı üretim yapılabilmektedir.
Kullanım Alanları
- Ana dağıtım panoları
- Bina girişleri
- Endüstriyel tesisler
- Fabrika ve üretim hatları
- Ticari binalar
- Trifaze elektrik sistemleri
Ürün Avantajları
- Tip 1+Tip 2 kombine koruma (tek cihazda çift koruma)
- Trifaze sistemlerde tam koruma (3P+N)
- Yüksek darbe akımı kapasitesi (100kA)
- Yıldırım ve ani gerilim darbelerine karşı maksimum güvenlik
- Hassas cihazlar için güvenli koruma seviyesi
- Kolay montaj ve bakım
- Uzun ömürlü ve dayanıklı yapı
