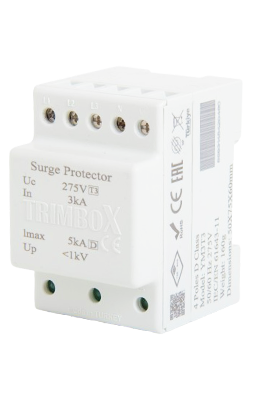

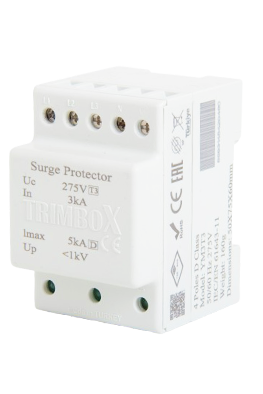

Trimbox YM3T3 (3/5 kA) D Sınıfı 4 Kutuplu Parafudr
4.359,58 TL
Marka
Stok Kodu
YM3T3
Fiyat
80,00 USD + KDV
*464,11 TL den başlayan taksitlerle!
Trimbox YM3T3 (3/5 kA) D Sınıfı 4 Kutuplu Parafudr, trifaze (3 faz + nötr) elektrik sistemlerinde son kademe (Tip 3 / Class III) koruma sağlamak için tasarlanmış bir aşırı gerilim koruma cihazıdır. Hassas elektronik ekipmanların korunması için pano içi ve cihaz girişlerinde kullanılır.
Bu model, sistemde oluşan artık gerilimleri (residual voltage), anahtarlama darbelerini ve düşük seviyeli ani gerilim yükselmelerini sönümleyerek bağlı cihazların zarar görmesini engeller. Özellikle Tip 1 ve Tip 2 parafudrların ardından kullanılarak çok katmanlı koruma sisteminin son halkasını oluşturur.
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sağlayan cihaz, 400V trifaze sistemlerde stabil şekilde çalışır. 5kA maksimum deşarj akımı ve 3kA nominal akım kapasitesi ile düşük seviyeli ancak hassas koruma gerektiren uygulamalar için idealdir.
≤10 ns tepki süresi ile ani gerilim darbelerine anında müdahale ederken, Up < 1kV düşük gerilim koruma seviyesi sayesinde elektronik kartlar, PLC sistemleri ve hassas ekipmanlar için yüksek güvenlik sağlar.
DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum imkanı sunar. LED arıza göstergeleri ile cihaz durumu kolayca izlenebilir ve bakım süreçleri hızlandırılır.
Teknik Özellikler
Kullanım Alanları
Ürün Avantajları
Bu model, sistemde oluşan artık gerilimleri (residual voltage), anahtarlama darbelerini ve düşük seviyeli ani gerilim yükselmelerini sönümleyerek bağlı cihazların zarar görmesini engeller. Özellikle Tip 1 ve Tip 2 parafudrların ardından kullanılarak çok katmanlı koruma sisteminin son halkasını oluşturur.
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sağlayan cihaz, 400V trifaze sistemlerde stabil şekilde çalışır. 5kA maksimum deşarj akımı ve 3kA nominal akım kapasitesi ile düşük seviyeli ancak hassas koruma gerektiren uygulamalar için idealdir.
≤10 ns tepki süresi ile ani gerilim darbelerine anında müdahale ederken, Up < 1kV düşük gerilim koruma seviyesi sayesinde elektronik kartlar, PLC sistemleri ve hassas ekipmanlar için yüksek güvenlik sağlar.
DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum imkanı sunar. LED arıza göstergeleri ile cihaz durumu kolayca izlenebilir ve bakım süreçleri hızlandırılır.
Teknik Özellikler
- Kutup Sayısı 4 (3faz+nötr)
- İşletme Gerilimi V(in) (L-L) 400V
- İşletme Frekansı 50/60 Hz
- Gerilim Koruma Seviyesi Up <1kV
- IEC Kategorisi Sınıf III
- Nominal gerilim Un 230 V AC (230V AC – 275V AC)
- Arestörnominal gerilimi Uc (L-N)275 V AC , Uc (L-PE)275 V AC
- Nominal frekans Fn 50 Hz – 60 Hz
- Maksimum deşarj akımı Imax 5kA ≤ 10ns
- Nominal deşarj akımı In 3kA ≤ 10ns
- Tepki Süresi (L-N) , (L-PE) ≤ 10ns
- Giriş Bağlantısı Vidalı Klamens
- Çıkış Bağlantısı Yok
- Vida Yiv: M5, Tork: 4,5Nm
- Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
- Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
- Koruma sınıfı IP20
- Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
- Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
- Aşırı gerilim koruması arızalı mesajı 3 Adet LED
- Hareket yönü3 L – N – PE
- Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
- Ortam sıcaklığı -50 °C, +80 °C
- Ebatlar 50 x 75 x 60mm
Kullanım Alanları
- Trifaze pano içi son kademe koruma
- PLC ve otomasyon sistemleri
- CNC ve üretim makineleri
- Server ve IT altyapıları
- Medikal cihazlar
- Hassas elektronik ekipmanlar
Ürün Avantajları
- Trifaze sistemlerde son kademe koruma
- Hassas cihazlar için maksimum güvenlik
- Düşük gerilim koruma seviyesi (Up < 1kV)
- Çok hızlı tepki süresi (≤10 ns)
- Kompakt tasarım ve kolay montaj
- LED göstergeler ile kolay takip
- Uzun ömürlü ve dayanıklı yapı
