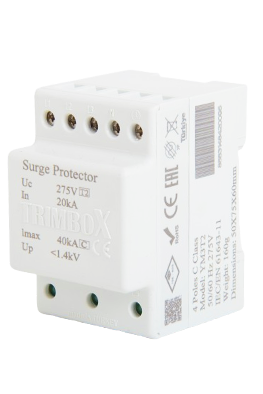

Trimbox YM3T2T3 (20/40 kA) C+D Sınıfı 4 Kutuplu Parafudr
6.539,37 TL
Marka
Stok Kodu
YM3T2T3
Fiyat
120,00 USD + KDV
*696,17 TL den başlayan taksitlerle!
Trimbox YM3T2T3 (20/40 kA) C+D Sınıfı 4 Kutuplu Parafudr, trifaze (3 faz + nötr) elektrik sistemlerinde orta ve ince kademe koruma sağlayan Tip 2+3 (Class II+III) kombine aşırı gerilim koruma cihazıdır. Şebeke kaynaklı ani gerilim yükselmeleri, anahtarlama darbeleri ve dolaylı yıldırım etkilerine karşı etkin koruma sunar.
Bu model, özellikle alt dağıtım panoları ve hassas cihazların bulunduğu sistemler için geliştirilmiştir. C sınıfı (orta seviye) ve D sınıfı (ince koruma) özelliklerini tek cihazda birleştirerek sistemde çok katmanlı koruma sağlar.
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sağlayan cihaz, 400V trifaze sistemlerde güvenli şekilde çalışır. 20kA nominal (In) ve 40kA maksimum (Imax) deşarj kapasitesi ile ani gerilim piklerini hızlı bir şekilde toprağa iletir.
≤10 ns tepki süresi ile gerilim darbelerine anında müdahale ederken, Up < 1,4 kV gerilim koruma seviyesi sayesinde hassas elektronik ekipmanların zarar görmesini engeller.
DIN ray montajına uygun kompakt tasarımı ile pano içerisinde kolay kurulum sağlar. Ayrıca LED durum göstergeleri sayesinde cihazın çalışma durumu kolayca izlenebilir ve bakım süreçleri hızlandırılır.
Teknik Özellikler
Kullanım Alanları
Ürün Avantajları
Bu model, özellikle alt dağıtım panoları ve hassas cihazların bulunduğu sistemler için geliştirilmiştir. C sınıfı (orta seviye) ve D sınıfı (ince koruma) özelliklerini tek cihazda birleştirerek sistemde çok katmanlı koruma sağlar.
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sağlayan cihaz, 400V trifaze sistemlerde güvenli şekilde çalışır. 20kA nominal (In) ve 40kA maksimum (Imax) deşarj kapasitesi ile ani gerilim piklerini hızlı bir şekilde toprağa iletir.
≤10 ns tepki süresi ile gerilim darbelerine anında müdahale ederken, Up < 1,4 kV gerilim koruma seviyesi sayesinde hassas elektronik ekipmanların zarar görmesini engeller.
DIN ray montajına uygun kompakt tasarımı ile pano içerisinde kolay kurulum sağlar. Ayrıca LED durum göstergeleri sayesinde cihazın çalışma durumu kolayca izlenebilir ve bakım süreçleri hızlandırılır.
Teknik Özellikler
- Kutup Sayısı 4 (3faz+nötr)
- İşletme Gerilimi V(in) (L-L) 400V
- İşletme Frekansı 50/60 Hz
- Gerilim Koruma Seviyesi Up <1,4kV
- IEC Kategorisi Sınıf II
- Nominal gerilim Un 230 V AC (230V AC – 275V AC)
- Arestörnominal gerilimi Uc (L-N)275 V AC , Uc (L-PE)275 V AC
- Nominal frekans Fn 50 Hz – 60 Hz
- Maksimum deşarj akımı Imax 40 kA ≤ 10ns
- Nominal deşarj akımı In 20 kA ≤ 10ns
- Tepki Süresi (L-N) , (L-PE) ≤ 10ns
- Giriş Bağlantısı Vidalı Klamens
- Çıkış Bağlantısı Yok
- Vida Yiv: M5, Tork: 4,5Nm
- Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
- Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
- Koruma sınıfı IP20
- Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
- Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
- Aşırı gerilim koruması arızalı mesajı 3 Adet LED
- Hareket yönü3 L – N – PE
- Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
- Ortam sıcaklığı -50 °C, +80 °C
- Ebatlar 50 x 75 x 60mm
Kullanım Alanları
- Trifaze alt dağıtım panoları
- Hassas elektronik cihaz koruma
- PLC ve otomasyon sistemleri
- Server ve IT altyapıları
- Fabrika ve üretim hatları
- Ticari ve endüstriyel tesisler
Ürün Avantajları
- Tip 2+Tip 3 kombine koruma (tek cihazda çift koruma)
- Trifaze sistemlerde tam koruma (3P+N)
- Hassas cihazlar için ince koruma sağlar
- Ani gerilim darbelerine hızlı tepki
- Kompakt tasarım ve kolay montaj
- LED göstergeler ile kolay durum takibi
- Uzun ömürlü ve güvenilir kullanım
