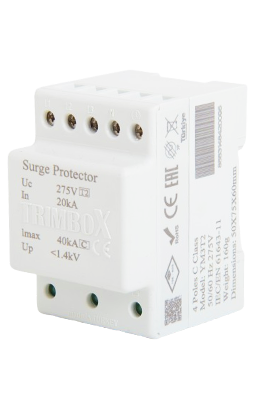

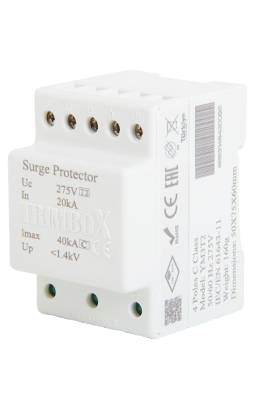

Trimbox YM3T2 (20/40 kA) C Sınıfı 4 Kutuplu Parafudr
4.632,05 TL
Marka
Stok Kodu
YM3T2
Fiyat
85,00 USD + KDV
*493,12 TL den başlayan taksitlerle!
Trimbox YM3T2 (20/40 kA) C Sınıfı 4 Kutuplu Parafudr, trifaze (3 faz + nötr) elektrik sistemlerinde ani gerilim yükselmelerini (transient) sönümlemek için tasarlanmış Tip 2 (Class II) aşırı gerilim koruma cihazıdır. Özellikle sayaç sonrası dağıtım panolarında kullanılarak sistemdeki ekipmanların güvenliğini sağlar.
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sunan cihaz, şebeke kaynaklı dalgalanmalar, anahtarlama darbeleri ve dolaylı yıldırım etkilerine karşı yüksek performans gösterir. Üç fazlı sigorta çıkışına paralel bağlanarak sistemde oluşan aşırı gerilimleri hızlı bir şekilde toprağa iletir.
Cihaz, 20kA nominal (In) ve 40kA maksimum (Imax) deşarj kapasitesi ile orta seviye darbe koruması sağlar. ≤10 ns tepki süresi sayesinde ani gerilim yükselmelerine anında müdahale ederek bağlı cihazların zarar görmesini önler.
Up < 1,4 kV gerilim koruma seviyesi, hassas elektronik ekipmanlar için güvenli bir kullanım sunar. IEC 61643-11 standartlarına uygun yapısı ile endüstriyel tesislerde güvenilir ve uzun ömürlü performans sağlar.
DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum sağlar ve yer tasarrufu sunar.
Teknik Özellikler
Kullanım Alanları
Ürün Avantajları
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sunan cihaz, şebeke kaynaklı dalgalanmalar, anahtarlama darbeleri ve dolaylı yıldırım etkilerine karşı yüksek performans gösterir. Üç fazlı sigorta çıkışına paralel bağlanarak sistemde oluşan aşırı gerilimleri hızlı bir şekilde toprağa iletir.
Cihaz, 20kA nominal (In) ve 40kA maksimum (Imax) deşarj kapasitesi ile orta seviye darbe koruması sağlar. ≤10 ns tepki süresi sayesinde ani gerilim yükselmelerine anında müdahale ederek bağlı cihazların zarar görmesini önler.
Up < 1,4 kV gerilim koruma seviyesi, hassas elektronik ekipmanlar için güvenli bir kullanım sunar. IEC 61643-11 standartlarına uygun yapısı ile endüstriyel tesislerde güvenilir ve uzun ömürlü performans sağlar.
DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum sağlar ve yer tasarrufu sunar.
Teknik Özellikler
- Kutup Sayısı 4 (3faz+nötr)
- İşletme Gerilimi V(in) (L-L) 400V
- İşletme Frekansı 50/60 Hz
- Gerilim Koruma Seviyesi Up <1,4kV
- IEC Kategorisi Sınıf II
- Nominal gerilim Un 230 V AC (230V AC – 275V AC)
- Arestörnominal gerilimi Uc (L-N)275 V AC , Uc (L-PE)275 V AC
- Nominal frekans Fn 50 Hz – 60 Hz
- Maksimum deşarj akımı Imax 40 kA ≤ 10ns
- Nominal deşarj akımı In 20 kA ≤ 10ns
- Tepki Süresi (L-N) , (L-PE) ≤ 10ns
- Giriş Bağlantısı Vidalı Klamens
- Çıkış Bağlantısı Yok
- Vida Yiv: M5, Tork: 4,5Nm
- Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
- Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
- Koruma sınıfı IP20
- Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
- Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
- Aşırı gerilim koruması arızalı mesajı 3 Adet LED
- Hareket yönü3 L – N – PE
- Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
- Ortam sıcaklığı -50 °C, +80 °C
- Ebatlar 50 x 75 x 60mm
Kullanım Alanları
- Trifaze dağıtım panoları
- Sayaç sonrası elektrik sistemleri
- Endüstriyel tesisler
- Fabrika ve üretim hatları
- Ticari binalar
- Makine ve otomasyon sistemleri
Ürün Avantajları
- Trifaze sistemler için tam koruma (3P+N)
- Orta seviye darbe koruma (Tip 2)
- Ani gerilim yükselmelerine hızlı müdahale
- Hassas cihazlar için güvenli koruma seviyesi
- Kolay montaj ve kompakt tasarım
- Uzun ömürlü ve dayanıklı yapı
