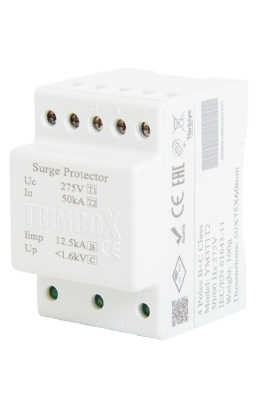

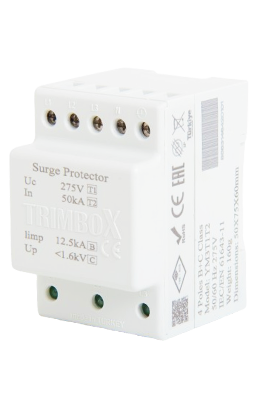

Trimbox YM3T1T2 (50 kA) B+C Sınıfı 4 Kutuplu Parafudr
5.721,95 TL
Marka
Stok Kodu
YM3T1T2
Fiyat
105,00 USD + KDV
*609,15 TL den başlayan taksitlerle!
Trimbox YM3T1T2 (50 kA) B+C Sınıfı 4 Kutuplu Parafudr, trifaze (3 faz + nötr) elektrik sistemlerinde hem yıldırım darbelerine hem de ani gerilim yükselmelerine karşı koruma sağlayan Tip 1+2 (Class I+II) kombine bir aşırı gerilim koruma cihazıdır. Ana dağıtım panolarında kullanılarak tesisatın tamamını güvence altına alır.
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sağlayan bu cihaz, yüksek enerji seviyesindeki darbe akımlarını hızlı bir şekilde toprağa ileterek elektrik altyapısında oluşabilecek hasarları önler. Özellikle endüstriyel tesisler, fabrikalar ve büyük ölçekli enerji sistemlerinde güvenle tercih edilir.
Cihaz, maksimum 50kA deşarj kapasitesi ve 12,5kA darbe akımı (Iimp) ile güçlü bir koruma performansı sunar. Ayrıca ≤10 ns tepki süresi sayesinde ani gerilim piklerine anında müdahale eder.
Up < 1,6 kV gerilim koruma seviyesi, hassas elektronik ekipmanların zarar görmesini engelleyerek sistem güvenliğini artırır. IEC 61643-11 standartlarına uygun yapısı ile uzun ömürlü ve güvenilir kullanım sağlar.
DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum imkanı sunar. LED durum göstergeleri ile cihazın çalışma durumu kolayca takip edilebilir.
Teknik Özellikler
Kullanım Alanları
Ürün Avantajları
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sağlayan bu cihaz, yüksek enerji seviyesindeki darbe akımlarını hızlı bir şekilde toprağa ileterek elektrik altyapısında oluşabilecek hasarları önler. Özellikle endüstriyel tesisler, fabrikalar ve büyük ölçekli enerji sistemlerinde güvenle tercih edilir.
Cihaz, maksimum 50kA deşarj kapasitesi ve 12,5kA darbe akımı (Iimp) ile güçlü bir koruma performansı sunar. Ayrıca ≤10 ns tepki süresi sayesinde ani gerilim piklerine anında müdahale eder.
Up < 1,6 kV gerilim koruma seviyesi, hassas elektronik ekipmanların zarar görmesini engelleyerek sistem güvenliğini artırır. IEC 61643-11 standartlarına uygun yapısı ile uzun ömürlü ve güvenilir kullanım sağlar.
DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum imkanı sunar. LED durum göstergeleri ile cihazın çalışma durumu kolayca takip edilebilir.
Teknik Özellikler
- Kutup Sayısı 4 (3faz+nötr)
- İşletme Gerilimi V(in) (L-L) 400V
- İşletme Frekansı 50/60 Hz
- Gerilim Koruma Seviyesi Up <1,6kV
- IEC Kategorisi Sınıf I+II
- Nominal gerilim Un 230 V AC (230V AC – 275V AC)
- Arestörnominal gerilimi Uc (L-N)275 V AC , Uc (L-PE)275 V AC
- Nominal frekans Fn 50 Hz – 60 Hz
- Maksimum deşarj akımı In 50kA ≤ 10ns
- Nominal deşarj akımı Iimp 12,5kA ≤ 10ns
- Tepki Süresi (L-N) , (L-PE) ≤ 10ns
- Giriş Bağlantısı Vidalı Klamens
- Çıkış Bağlantısı Yok
- Vida Yiv: M5, Tork: 4,5Nm
- Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
- Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
- Koruma sınıfı IP20
- Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
- Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
- Aşırı gerilim koruması arızalı mesajı 3 Adet LED
- Hareket yönü3 L – N – PE
- Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
- Ortam sıcaklığı -50 °C, +80 °C
- Ebatlar 50 x 75 x 60mm
Kullanım Alanları
- Ana dağıtım panoları
- Bina girişleri
- Endüstriyel tesisler
- Fabrika ve üretim hatları
- Ticari binalar
- Trifaze elektrik sistemleri
Ürün Avantajları
- Tip 1+Tip 2 kombine koruma (tek cihazla çift koruma)
- Trifaze sistemlerde tam koruma (3P+N)
- Yıldırım ve ani gerilim darbelerine karşı yüksek dayanım
- Hassas cihazlar için güvenli koruma seviyesi
- Kolay montaj ve bakım
- Kompakt ve uzun ömürlü tasarım
