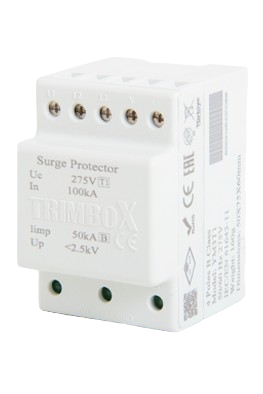

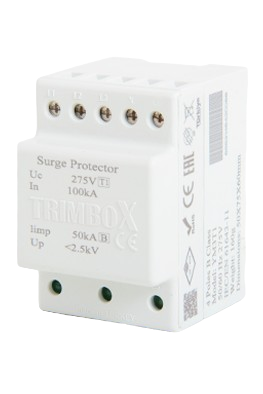

Trimbox YM3T1 (100 kA) B Sınıfı 4 Kutuplu Parafudr
7.629,27 TL
Marka
Stok Kodu
YM3T1
Fiyat
140,00 USD + KDV
*812,20 TL den başlayan taksitlerle!
Trimbox YM3T1 (100 kA) B Sınıfı 4 Kutuplu Parafudr, trifaze (3 faz + nötr) elektrik sistemlerinde yıldırım kaynaklı yüksek enerjili darbelere karşı koruma sağlamak amacıyla geliştirilmiş Tip 1 (Class I) aşırı gerilim koruma cihazıdır. Özellikle ana dağıtım panolarında ve sayaç öncesi uygulamalarda kullanılarak tesisatın tamamını güvence altına alır.
4 kutuplu yapısı (3P+N) sayesinde üç fazlı sistemlerde tam koruma sunan bu cihaz, yüksek darbe enerjilerini hızlı bir şekilde toprağa aktararak elektrik altyapısında oluşabilecek ciddi hasarları önler. Endüstriyel tesisler, fabrikalar ve büyük ölçekli elektrik sistemlerinde güvenle kullanılabilir.
Cihaz, 100kA maksimum deşarj kapasitesi ve 50kA darbe akımı (Iimp) ile yüksek enerji seviyelerine karşı dayanıklıdır. ≤25 ns tepki süresi sayesinde ani gerilim yükselmelerine hızlı müdahale eder ve bağlı ekipmanların korunmasını sağlar.
Up < 2,5kV gerilim koruma seviyesi, sistemdeki aşırı gerilimleri güvenli seviyeye indirerek elektrikli cihazların zarar görmesini engeller. IEC 61643-11 standartlarına uygun olarak üretilmiş olup güvenilir ve uzun ömürlü kullanım sunar.
DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum sağlar. LED durum göstergeleri ile cihazın çalışma durumu kolayca takip edilebilir.
Teknik Özellikler
Kullanım Alanları
Ürün Avantajları
4 kutuplu yapısı (3P+N) sayesinde üç fazlı sistemlerde tam koruma sunan bu cihaz, yüksek darbe enerjilerini hızlı bir şekilde toprağa aktararak elektrik altyapısında oluşabilecek ciddi hasarları önler. Endüstriyel tesisler, fabrikalar ve büyük ölçekli elektrik sistemlerinde güvenle kullanılabilir.
Cihaz, 100kA maksimum deşarj kapasitesi ve 50kA darbe akımı (Iimp) ile yüksek enerji seviyelerine karşı dayanıklıdır. ≤25 ns tepki süresi sayesinde ani gerilim yükselmelerine hızlı müdahale eder ve bağlı ekipmanların korunmasını sağlar.
Up < 2,5kV gerilim koruma seviyesi, sistemdeki aşırı gerilimleri güvenli seviyeye indirerek elektrikli cihazların zarar görmesini engeller. IEC 61643-11 standartlarına uygun olarak üretilmiş olup güvenilir ve uzun ömürlü kullanım sunar.
DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum sağlar. LED durum göstergeleri ile cihazın çalışma durumu kolayca takip edilebilir.
Teknik Özellikler
- Kutup Sayısı 4 (3faz+nötr)
- İşletme Gerilimi V(in) (L-L) 400V
- İşletme Frekansı 50/60 Hz
- Gerilim Koruma Seviyesi Up <2,5kV
- IEC Kategorisi Sınıf I
- Nominal gerilim Un 230 V AC (230V AC – 275V AC)
- Arestörnominal gerilimi Uc (L-N)275 V AC , Uc (L-PE)275 V AC
- Nominal frekans Fn 50 Hz – 60 Hz
- Maksimum deşarj akımı In 100kA ≤ 25ns
- Nominal deşarj akımı Iimp 50kA ≤ 25ns
- Tepki Süresi (L-N) , (L-PE) ≤ 25ns
- Giriş Bağlantısı Vidalı Klamens
- Çıkış Bağlantısı Yok
- Vida Yiv: M5, Tork: 4,5Nm
- Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
- Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
- Koruma sınıfı IP20
- Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
- Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
- Aşırı gerilim koruması arızalı mesajı 3 Adet LED
- Hareket yönü3 L – N – PE
- Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
- Ortam sıcaklığı -50 °C, +80 °C
- Ebatlar 50 x 75 x 60mm
Kullanım Alanları
- Ana dağıtım panoları
- Sayaç öncesi sistemler
- Endüstriyel tesisler
- Fabrika ve üretim hatları
- Büyük ticari binalar
- Trifaze elektrik altyapıları
Ürün Avantajları
- Trifaze sistemler için tam koruma (3P+N)
- Yüksek darbe akımı kapasitesi (100kA)
- Doğrudan yıldırım etkilerine karşı koruma
- Tesisatın tamamını koruma altına alır
- Hızlı tepki süresi ile anında müdahale
- Kolay montaj ve bakım
- Dayanıklı ve uzun ömürlü yapı
