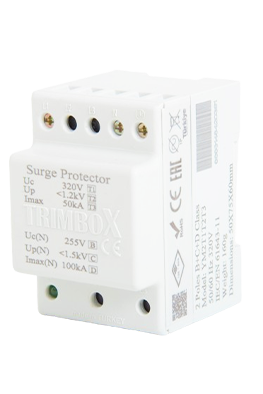

Trimbox YM2T1T2T3 (100 kA) B+C+D Sınıfı 2 Kutuplu Parafudr
5.721,95 TL
Marka
Stok Kodu
YM2T1T2T3
Fiyat
105,00 USD + KDV
*609,15 TL den başlayan taksitlerle!
Trimbox YM2T1T2T3 (100 kA) B+C+D Sınıfı 2 Kutuplu Parafudr, Tip 1, Tip 2 ve Tip 3 koruma özelliklerini tek cihazda birleştiren gelişmiş bir aşırı gerilim koruma çözümüdür. Elektrik sistemlerinde oluşabilecek yıldırım darbeleri, anahtarlama pikleri ve artık gerilimlere karşı tam kapsamlı (kaba + orta + ince) koruma sağlar.
2 kutuplu (faz + nötr) yapısı ile monofaze sistemlere uygun olan bu cihaz, özellikle ana pano + alt pano + hassas cihaz korumasını tek ürünle sağlamak isteyen kullanıcılar için ideal bir çözümdür. Sistemde çok katmanlı koruma ihtiyacını ortadan kaldırarak hem maliyet hem de pano alanı açısından avantaj sağlar.
Cihaz, faz hattında 50kA ve nötr hattında 100kA maksimum deşarj kapasitesi ile yüksek enerji darbelerini güvenli şekilde toprağa aktarır. Ayrıca ≤10 ns tepki süresi sayesinde ani gerilim yükselmelerine anında müdahale eder.
Up < 1,2 kV (L-N) ve Up < 1,5 kV (N) gerilim koruma seviyeleri ile hassas elektronik ekipmanların zarar görmesini minimuma indirir. IEC 61643-11 standartlarına uygun yapısı ile güvenilir ve uzun ömürlü kullanım sunar.
DIN ray montajına uygun kompakt tasarımı sayesinde elektrik panolarına kolayca entegre edilir ve kurulum sürecini hızlandırır.
Teknik Özellikler
Kullanım Alanları
Ürün Avantajları
2 kutuplu (faz + nötr) yapısı ile monofaze sistemlere uygun olan bu cihaz, özellikle ana pano + alt pano + hassas cihaz korumasını tek ürünle sağlamak isteyen kullanıcılar için ideal bir çözümdür. Sistemde çok katmanlı koruma ihtiyacını ortadan kaldırarak hem maliyet hem de pano alanı açısından avantaj sağlar.
Cihaz, faz hattında 50kA ve nötr hattında 100kA maksimum deşarj kapasitesi ile yüksek enerji darbelerini güvenli şekilde toprağa aktarır. Ayrıca ≤10 ns tepki süresi sayesinde ani gerilim yükselmelerine anında müdahale eder.
Up < 1,2 kV (L-N) ve Up < 1,5 kV (N) gerilim koruma seviyeleri ile hassas elektronik ekipmanların zarar görmesini minimuma indirir. IEC 61643-11 standartlarına uygun yapısı ile güvenilir ve uzun ömürlü kullanım sunar.
DIN ray montajına uygun kompakt tasarımı sayesinde elektrik panolarına kolayca entegre edilir ve kurulum sürecini hızlandırır.
Teknik Özellikler
- Kutup Sayısı 2(faz+nötr)
- İşletme Gerilimi V(in) 230V
- İşletme Frekansı 50/60 Hz
- Gerilim Koruma Seviyesi Up <1,2kV
- Gerilim Koruma Seviyesi (N) Up <1,5kV
- IEC Kategorisi Sınıf I+II+III
- Nominal gerilim Un 230 VAC (230VAC – 320VAC)
- Arestörnominal gerilimi Uc (L-N)320VAC , Uc (L-PE)320VAC, Uc(N-PE) 255VAC
- Nominal frekans Fn 50 Hz – 60 Hz
- Maksimum deşarj akımı Imax 50kA
- Maksimum deşarj akımı (N) Imax 100kA
- Tepki Süresi (L-N), (L-PE), (N-PE) ≤ 10ns
- Giriş Bağlantısı Vidalı Klamens
- Çıkış Bağlantısı Yok
- Vida Yiv: M5, Tork: 4,5Nm
- Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
- Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
- Koruma sınıfı IP20
- Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
- Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
- Hareket yönü L – N – PE
- Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
- Ortam sıcaklığı -50 °C, +80 °C
- Ebatlar 50 x 75 x 60mm
Kullanım Alanları
- Ana dağıtım panoları
- Alt dağıtım panoları
- Hassas elektronik cihaz koruma
- Endüstriyel tesisler
- Ticari binalar
- Otomasyon ve PLC sistemleri
Ürün Avantajları
- Tip 1+Tip 2+Tip 3 tek cihazda (tam kademe koruma)
- Yüksek darbe akımı kapasitesi (100kA)
- Yıldırım ve ani gerilim darbelerine karşı maksimum güvenlik
- Ek parafudr ihtiyacını ortadan kaldırır
- Hassas cihazlar için düşük koruma seviyesi
- Kolay montaj ve yer tasarrufu
- Uzun ömürlü ve güvenilir kullanım
