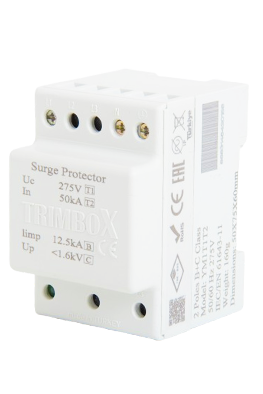

Trimbox YM1T2T3 (20/40 kA) C+D Sınıfı 2 Kutuplu Parafudr
4.359,58 TL
Marka
Stok Kodu
YM1T2T3
Fiyat
80,00 USD + KDV
*464,11 TL den başlayan taksitlerle!
Trimbox YM1T2T3 (20/40 kA) C+D Sınıfı 2 Kutuplu Parafudr, Tip 2 ve Tip 3 koruma özelliklerini bir araya getiren kombine bir aşırı gerilim koruma cihazıdır. Elektrik sistemlerinde oluşan ani gerilim yükselmelerini ve yıldırım kaynaklı darbeleri sönümleyerek bağlı cihazların güvenliğini sağlar.
Bu model, özellikle pano içi son kademe koruma gerektiren uygulamalar için geliştirilmiştir. C sınıfı (orta seviye) ve D sınıfı (ince koruma) özelliklerini tek cihazda sunarak hem sistem koruması hem de hassas cihaz güvenliği sağlar.
2 kutuplu (faz + nötr) yapısı sayesinde monofaze sistemlerde kullanılan cihaz, 230V AC çalışma geriliminde yüksek performans gösterir. Maksimum 40kA deşarj kapasitesi ve 20kA nominal darbe akımı ile ani gerilim piklerini hızlı şekilde sönümler.
≤10 ns tepki süresi sayesinde gerilim darbelerine anında müdahale ederken, Up < 1,5 kV düşük koruma seviyesi ile hassas elektronik ekipmanların zarar görmesini önler. Ayrıca TR-varistör teknolojisi sayesinde topraklama olmasa bile faz-faz ve faz-nötr arasında koruma sağlayabilir.
DIN ray montajına uygun kompakt tasarımı ve LED arıza göstergesi ile hem kurulum hem de bakım süreçlerini kolaylaştırır.
Teknik Özellikler
Kullanım Alanları
Ürün Avantajları
Bu model, özellikle pano içi son kademe koruma gerektiren uygulamalar için geliştirilmiştir. C sınıfı (orta seviye) ve D sınıfı (ince koruma) özelliklerini tek cihazda sunarak hem sistem koruması hem de hassas cihaz güvenliği sağlar.
2 kutuplu (faz + nötr) yapısı sayesinde monofaze sistemlerde kullanılan cihaz, 230V AC çalışma geriliminde yüksek performans gösterir. Maksimum 40kA deşarj kapasitesi ve 20kA nominal darbe akımı ile ani gerilim piklerini hızlı şekilde sönümler.
≤10 ns tepki süresi sayesinde gerilim darbelerine anında müdahale ederken, Up < 1,5 kV düşük koruma seviyesi ile hassas elektronik ekipmanların zarar görmesini önler. Ayrıca TR-varistör teknolojisi sayesinde topraklama olmasa bile faz-faz ve faz-nötr arasında koruma sağlayabilir.
DIN ray montajına uygun kompakt tasarımı ve LED arıza göstergesi ile hem kurulum hem de bakım süreçlerini kolaylaştırır.
Teknik Özellikler
- Kutup Sayısı 2 (faz+nötr)
- İşletme Gerilimi V(in) 230V
- İşletme Frekansı 50/60 Hz
- Gerilim Koruma Seviyesi Up <1,6kV
- IEC Kategorisi Sınıf I+II
- Nominal gerilim Un 230 V AC (230V AC – 275V AC)
- Arestörnominal gerilimi Uc (L-N)275 V AC , Uc (L-PE)275 V AC
- Nominal frekans Fn 50 Hz – 60 Hz
- Maksimum deşarj akımı In 40kA ≤ 10ns
- Nominal deşarj akımı Iimp 20kA ≤ 10ns
- Tepki Süresi (L-N) , (L-PE) ≤ 10ns
- Giriş Bağlantısı Vidalı Klamens
- Çıkış Bağlantısı Yok
- Vida Yiv: M5, Tork: 4,5Nm
- Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
- Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
- Koruma sınıfı IP20
- Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
- Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
- Aşırı gerilim koruması arızalı mesajı 1 Adet LED
- Hareket yönü L – N – PE
- Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
- Ortam sıcaklığı -50 °C, +80 °C
- Ebatlar 50 x 75 x 60mm
Kullanım Alanları
- Alt dağıtım panoları
- Hassas elektronik cihaz koruma
- PLC ve otomasyon sistemleri
- Ofis ve bina içi elektrik sistemleri
- Server ve IT altyapıları
- Makine ve üretim hatları
Ürün Avantajları
- Tip 2+Tip 3 kombine koruma (tek cihazda çift koruma)
- Hassas cihazlar için ince koruma sağlar
- Ani gerilim darbelerine huzlı tepki
- Topraklama olmasa bile koruma (TR-varistör teknolohisi)
- Kompakt tasarım ve kolay montaj
- Uzun ömürlü ve güvenilir kullanım
