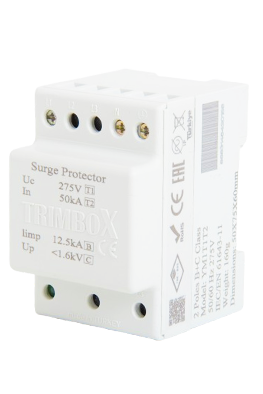

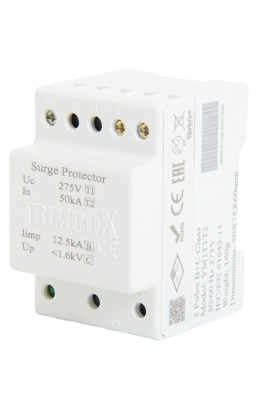

Trimbox YM1T1T2 (50 kA) B+C Sınıfı 2 Kutuplu Parafudr
4.359,58 TL
Marka
Stok Kodu
YM1T1T2
Fiyat
80,00 USD + KDV
*464,11 TL den başlayan taksitlerle!
Trimbox YM1T1T2 (50 kA) B+C Sınıfı 2 Kutuplu Parafudr, Tip 1 ve Tip 2 koruma özelliklerini tek cihazda birleştiren kombine bir aşırı gerilim koruma çözümüdür. Hem doğrudan yıldırım darbelerine hem de şebeke kaynaklı ani gerilim yükselmelerine karşı etkin koruma sağlar.
2 kutuplu (faz + nötr) yapısı ile monofaze sistemlerde kullanılmak üzere tasarlanmış olan bu cihaz, özellikle ana dağıtım panoları ve bina girişlerinde tercih edilir. Yüksek darbe akımı dayanımı sayesinde yıldırım enerjisini toprağa güvenli şekilde aktararak tesisatın ve bağlı cihazların zarar görmesini önler.
Maksimum 50kA deşarj kapasitesi ve 12,5kA darbe akımı (Iimp) değerleri ile güçlü bir koruma sunan cihaz, ≤10 ns tepki süresi sayesinde ani gerilim darbelerine anında müdahale eder. Ayrıca Up < 1,6kV düşük koruma seviyesi ile hassas cihazların güvenliğini artırır.
B+C (Tip 1+2) sınıfı yapısı sayesinde, tek başına kullanıldığında bile hem kaba hem de orta seviye koruma sağlayarak sistemde ek cihaz ihtiyacını azaltır. Bu özellik, maliyet avantajı ve pano içinde yer tasarrufu sağlar.
DIN ray montajına uygun kompakt tasarımı ve LED durum göstergesi ile hem kurulumu hem de bakım süreçleri oldukça kolaydır.
Teknik Özellikler
Kullanım Alanları
Ürün Avantajları
2 kutuplu (faz + nötr) yapısı ile monofaze sistemlerde kullanılmak üzere tasarlanmış olan bu cihaz, özellikle ana dağıtım panoları ve bina girişlerinde tercih edilir. Yüksek darbe akımı dayanımı sayesinde yıldırım enerjisini toprağa güvenli şekilde aktararak tesisatın ve bağlı cihazların zarar görmesini önler.
Maksimum 50kA deşarj kapasitesi ve 12,5kA darbe akımı (Iimp) değerleri ile güçlü bir koruma sunan cihaz, ≤10 ns tepki süresi sayesinde ani gerilim darbelerine anında müdahale eder. Ayrıca Up < 1,6kV düşük koruma seviyesi ile hassas cihazların güvenliğini artırır.
B+C (Tip 1+2) sınıfı yapısı sayesinde, tek başına kullanıldığında bile hem kaba hem de orta seviye koruma sağlayarak sistemde ek cihaz ihtiyacını azaltır. Bu özellik, maliyet avantajı ve pano içinde yer tasarrufu sağlar.
DIN ray montajına uygun kompakt tasarımı ve LED durum göstergesi ile hem kurulumu hem de bakım süreçleri oldukça kolaydır.
Teknik Özellikler
- Kutup Sayısı 2 (faz+nötr)
- İşletme Gerilimi V(in) 230V
- İşletme Frekansı 50/60 Hz
- Gerilim Koruma Seviyesi Up <1,6kV
- IEC Kategorisi Sınıf I+II
- Nominal gerilim Un 230 V AC (230V AC – 275V AC)
- Arestörnominal gerilimi Uc (L-N)275 V AC , Uc (L-PE)275 V AC
- Nominal frekans Fn 50 Hz – 60 Hz
- Maksimum deşarj akımı In 50kA ≤ 10ns
- Nominal deşarj akımı Iimp 12,5kA ≤ 10ns
- Tepki Süresi (L-N) , (L-PE) ≤ 10ns
- Giriş Bağlantısı Vidalı Klamens
- Çıkış Bağlantısı Yok
- Vida Yiv: M5, Tork: 4,5Nm
- Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
- Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
- Koruma sınıfı IP20
- Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
- Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
- Aşırı gerilim koruması arızalı mesajı 1 Adet LED
- Hareket yönü L – N – PE
- Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
- Ortam sıcaklığı -50 °C, +80 °C
- Ebatlar 50 x 75 x 60mm
Kullanım Alanları
- Ana dağıtım panoları
- Bina girişleri
- Endüstriyel tesisler
- Ticari binalar
- Otomasyon sistemleri
- Elektrik altyapı koruma sistemleri
Ürün Avantajları
- Tip 1+Tip 2 kombine koruma (tek cihazla çift koruma)
- Yıldırım ve ani gerilim darbelerine karşı yüksek dayanım
- Ek parafudr ihtiyacını azaltır
- Hassas cihazlar için güvenli koruma seviyesi
- Kolay montaj ve bakım
- Kompakt ve uzun ömürlü tasarım
