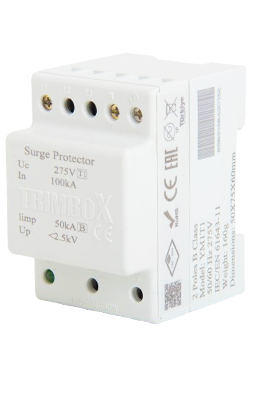

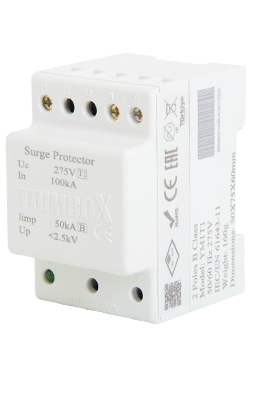

Trimbox YM1T1 (100 kA) B Sınıfı 2 Kutuplu Parafudr, yıldırım kaynaklı ani darbe gerilimlerine karşı sistemleri korumak için geliştirilmiş yüksek performanslı bir Tip 1 aşırı gerilim koruma cihazıdır. Elektrik panolarında sayaç öncesi veya ana dağıtım noktalarında kullanılarak tesisatın tamamını koruma altına alır.

2 kutuplu (faz + nötr) yapısı sayesinde monofaze sistemlerde etkili bir koruma sunan bu parafudr, özellikle yıldırım riski yüksek bölgelerde ve endüstriyel tesislerde tercih edilir. Yüksek deşarj kapasitesi sayesinde büyük enerji darbelerini hızlı bir şekilde toprağa aktararak sistemde oluşabilecek hasarları engeller.

Maksimum 100kA deşarj kapasitesi ve ≤25 ns tepki süresi ile çalışan cihaz, ani gerilim yükselmelerini anında sönümleyerek elektrikli ekipmanların güvenliğini sağlar. Ayrıca düşük koruma seviyesi (Up < 2,5kV) ile hassas cihazların zarar görmesini minimuma indirir.

DIN ray montajına uygun kompakt tasarımı sayesinde pano içerisinde kolay kurulum imkanı sunar. LED arıza göstergesi ile cihaz durumu kolayca takip edilebilir ve bakım süreçleri hızlandırılır.

Teknik Özellikler

Kutup Sayısı 2 (faz+nötr)
İşletme Gerilimi V(in) 230V
İşletme Frekansı 50/60 Hz
Gerilim Koruma Seviyesi Up <2,5kV
IEC Kategorisi Sınıf I
Nominal gerilim Un 230 V AC (230V AC – 275V AC)
Arestörnominal gerilimi Uc (L-N)275 V AC , Uc (L-PE)275 V AC
Nominal frekans Fn 50 Hz – 60 Hz
Maksimum deşarj akımı In 100kA ≤ 25ns
Nominal deşarj akımı Iimp 50kA ≤ 25ns
Tepki Süresi (L-N) , (L-PE) ≤ 25ns
Giriş Bağlantısı Vidalı Klamens
Çıkış Bağlantısı Yok
Vida Yiv: M5, Tork: 4,5Nm
Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
Koruma sınıfı IP20
Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
Aşırı gerilim koruması arızalı mesajı 1 Adet LED
Hareket yönü L – N – PE
Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
Ortam sıcaklığı -50 °C, +80 °C
Ebatlar 50 x 75 x 60mm

Kullanım Alanları

Ana dağıtım panoları
Sayaç öncesi sistem koruma
Endüstriyel tesisler
Fabrika ve üretim hatları
Ticari binalar
Yıldırım riski yüksek bölgeler

Ürün Avantajları

Yüksek darbe akımı dayanımı (100kA)
Yıldırım etkilerine karşı maksimum koruma
Tesisatın tamamını koruma altına alır
Hızlı tepki süresi ile anında müdahale
Kolay montaj ve bakım
Uzun ömürlü ve güvenilir kullanım
