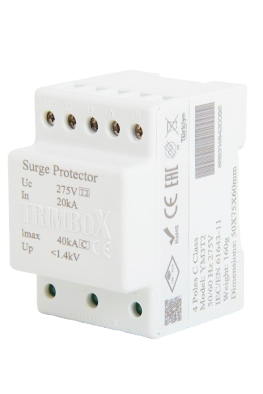

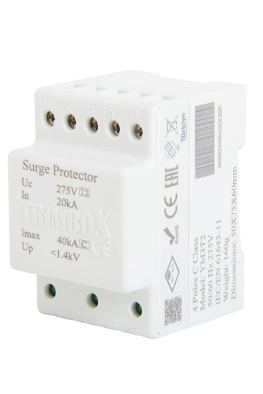

Trimbox YM10T2 (20/40 kA) C Sınıfı 4 Kutuplu Parafudr
11.716,37 TL
Marka
Stok Kodu
YM10T2
Fiyat
215,00 USD + KDV
*1.247,31 TL den başlayan taksitlerle!
Trimbox YM10T2 (20/40 kA) C Sınıfı 4 Kutuplu Parafudr, trifaze (3 faz + nötr) elektrik sistemlerinde ani gerilim yükselmelerine karşı koruma sağlamak amacıyla geliştirilmiş Tip 2 (Class II) aşırı gerilim koruma cihazıdır. Özellikle alt dağıtım panolarında kullanılarak bağlı ekipmanların güvenliğini artırır.
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sunan cihaz, şebeke kaynaklı dalgalanmalar, anahtarlama darbeleri ve dolaylı yıldırım etkilerine karşı etkili performans gösterir. Elektrik sisteminde oluşan aşırı gerilimleri hızlı bir şekilde toprağa ileterek cihazların zarar görmesini engeller.
Cihaz, 20kA nominal (In) ve 40kA maksimum (Imax) deşarj kapasitesi ile orta seviyeli darbe akımlarına karşı güçlü koruma sağlar. ≤10 ns tepki süresi sayesinde ani gerilim yükselmelerine anında müdahale eder ve sistem güvenliğini maksimum seviyeye çıkarır.
Up < 1,4 kV gerilim koruma seviyesi, hassas elektronik ekipmanların korunmasına yardımcı olur. IEC 61643-11 standartlarına uygun yapısı sayesinde güvenilir ve uzun ömürlü kullanım sunar.
DIN ray montajına uygun kompakt tasarımı ile pano içerisinde kolay kurulum sağlar. LED durum göstergeleri sayesinde cihazın çalışma durumu kolayca takip edilebilir ve bakım süreçleri pratik hale gelir.
Teknik Özellikleri
Kullanım Alanları
Ürün Avantajları
4 kutuplu (3P+N) yapısı sayesinde üç fazlı sistemlerde tam koruma sunan cihaz, şebeke kaynaklı dalgalanmalar, anahtarlama darbeleri ve dolaylı yıldırım etkilerine karşı etkili performans gösterir. Elektrik sisteminde oluşan aşırı gerilimleri hızlı bir şekilde toprağa ileterek cihazların zarar görmesini engeller.
Cihaz, 20kA nominal (In) ve 40kA maksimum (Imax) deşarj kapasitesi ile orta seviyeli darbe akımlarına karşı güçlü koruma sağlar. ≤10 ns tepki süresi sayesinde ani gerilim yükselmelerine anında müdahale eder ve sistem güvenliğini maksimum seviyeye çıkarır.
Up < 1,4 kV gerilim koruma seviyesi, hassas elektronik ekipmanların korunmasına yardımcı olur. IEC 61643-11 standartlarına uygun yapısı sayesinde güvenilir ve uzun ömürlü kullanım sunar.
DIN ray montajına uygun kompakt tasarımı ile pano içerisinde kolay kurulum sağlar. LED durum göstergeleri sayesinde cihazın çalışma durumu kolayca takip edilebilir ve bakım süreçleri pratik hale gelir.
Teknik Özellikleri
- Kutup Sayısı 4 (3faz+nötr)
- İşletme Gerilimi V(in) (L-L) 1000V
- İşletme Frekansı 50/60 Hz
- Gerilim Koruma Seviyesi Up <1,4kV
- IEC Kategorisi Sınıf II
- Nominal gerilim Un 230 V AC (230V AC – 275V AC)
- Arestörnominal gerilimi Uc (L-N)275 V AC , Uc (L-PE)275 V AC
- Nominal frekans Fn 50 Hz – 60 Hz
- Maksimum deşarj akımı Imax 40 kA ≤ 10ns
- Nominal deşarj akımı In 20 kA ≤ 10ns
- Tepki Süresi (L-N) , (L-PE) ≤ 10ns
- Giriş Bağlantısı Vidalı Klamens
- Çıkış Bağlantısı Yok
- Vida Yiv: M5, Tork: 4,5Nm
- Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
- Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
- Koruma sınıfı IP20
- Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
- Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
- Aşırı gerilim koruması arızalı mesajı 3 Adet LED
- Hareket yönü3 L – N – PE
- Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
- Ortam sıcaklığı -50 °C, +80 °C
- Ebatlar 50 x 75 x 60mm
Kullanım Alanları
- Alt dağıtım panoları
- Trifaze elektrik sistemleri
- Endüstriyel tesisler
- Fabrika ve üretim hatları
- Ticari binalar
- Otomasyon ve kontrol panoları
Ürün Avantajları
- Trifaze sistemlerde tam koruma (3P+N)
- Orta seviye darbe koruma (Tip 2)
- Ani gerilim yükselmelerine hızlı tepki
- Hassas cihazlar için güvenilir koruma
- Kolay montaj ve kompakt tasarım
- LED göstergeler ile kolay takip
- Uzun ömürlü ve dayanıklı yapı
