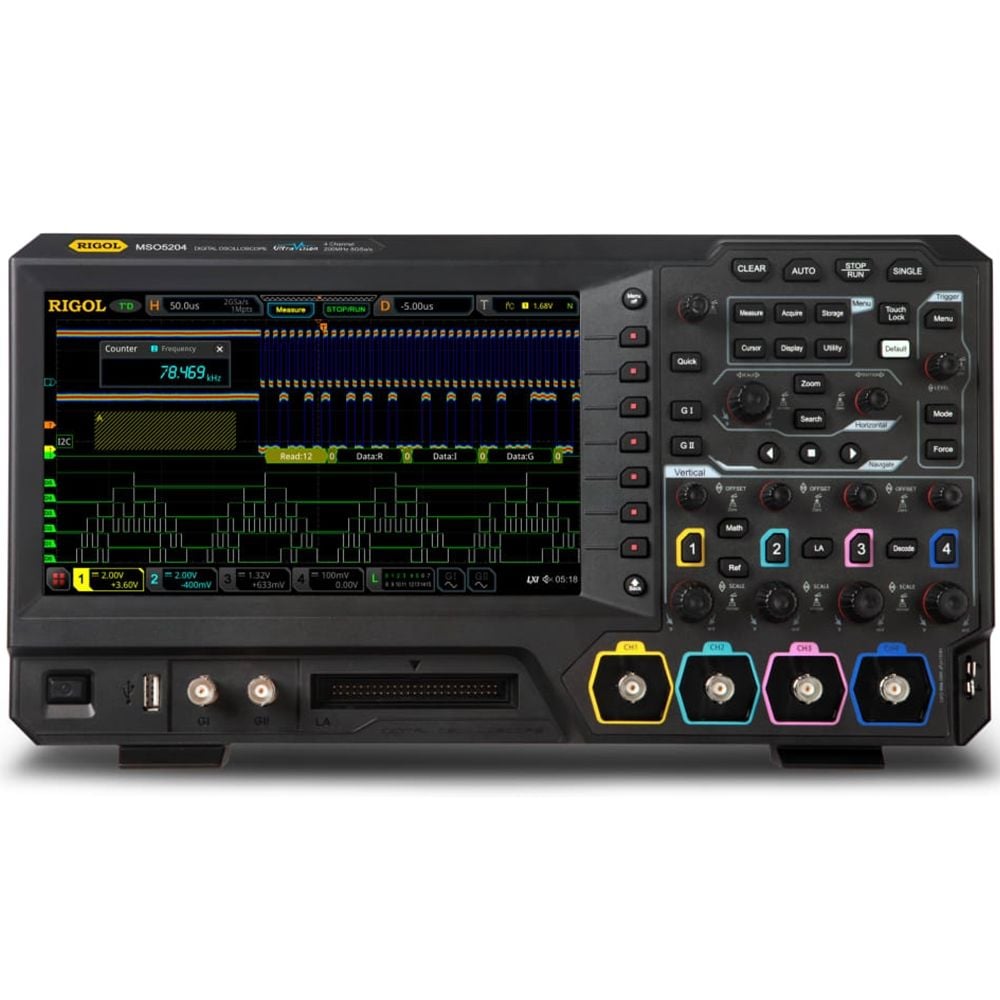

Rigol MSO5204 200MHz 4 Kanallı Dijital Osiloskop
129.162,13 TL
Kategori
Marka
Stok Kodu
MSO5204
Fiyat
2.024,00 EUR + KDV
*13.750,38 TL den başlayan taksitlerle!
Rigol MSO5204 200MHz 4 Kanallı Dijital Osiloskop, gelişmiş analiz yetenekleri ve yüksek performansı ile profesyonel elektronik test ve ölçüm uygulamaları için tasarlanmış güçlü bir mixed signal (MSO) dijital osiloskoptur. 200 MHz bant genişliği ve 4 analog kanal yapısı sayesinde karmaşık ve yüksek frekanslı sinyallerin detaylı analizini sağlar.
MSO5000 serisinin bir üyesi olan bu model, opsiyonel 16 dijital kanal desteği ile hem analog hem dijital sinyalleri aynı anda analiz etme imkânı sunar. Bu özellik özellikle gömülü sistem geliştirme ve haberleşme protokol analizlerinde büyük avantaj sağlar.
8 GSa/s maksimum örnekleme hızı ve 100 Mpts (opsiyonel 200 Mpts) bellek derinliği sayesinde yüksek çözünürlüklü sinyal yakalama ve detaylı analiz imkânı sunar. Yüksek dalga formu yakalama hızı (500.000 wfms/s) ile hızlı değişen sinyallerin kaçırılmadan incelenmesini sağlar.
UltraVision II teknolojisi ile geliştirilen MSO5204, tek bir cihazda 7 farklı ölçüm fonksiyonunu (osiloskop, spektrum analizörü, logic analyzer, sinyal jeneratörü vb.) bir araya getirerek çok yönlü kullanım sunar.
9 inç kapasitif dokunmatik ekranı, kullanıcı dostu arayüzü ve geniş bağlantı seçenekleri (USB, LAN, HDMI) sayesinde hem masaüstü kullanım hem de otomasyon sistemleri için idealdir.
Rigol MSO5204; Ar-Ge laboratuvarları, ileri seviye elektronik tasarım projeleri, üretim testleri ve endüstriyel analiz uygulamaları için güçlü ve esnek bir çözümdür.
Teknik Özellikler
Standart Aksesuarlar
Mixed Signal Opsiyonu için PLA2216 Porbe’u haricen satın alınmalıdır.
Kullanım Alanları
MSO5000 serisinin bir üyesi olan bu model, opsiyonel 16 dijital kanal desteği ile hem analog hem dijital sinyalleri aynı anda analiz etme imkânı sunar. Bu özellik özellikle gömülü sistem geliştirme ve haberleşme protokol analizlerinde büyük avantaj sağlar.
8 GSa/s maksimum örnekleme hızı ve 100 Mpts (opsiyonel 200 Mpts) bellek derinliği sayesinde yüksek çözünürlüklü sinyal yakalama ve detaylı analiz imkânı sunar. Yüksek dalga formu yakalama hızı (500.000 wfms/s) ile hızlı değişen sinyallerin kaçırılmadan incelenmesini sağlar.
UltraVision II teknolojisi ile geliştirilen MSO5204, tek bir cihazda 7 farklı ölçüm fonksiyonunu (osiloskop, spektrum analizörü, logic analyzer, sinyal jeneratörü vb.) bir araya getirerek çok yönlü kullanım sunar.
9 inç kapasitif dokunmatik ekranı, kullanıcı dostu arayüzü ve geniş bağlantı seçenekleri (USB, LAN, HDMI) sayesinde hem masaüstü kullanım hem de otomasyon sistemleri için idealdir.
Rigol MSO5204; Ar-Ge laboratuvarları, ileri seviye elektronik tasarım projeleri, üretim testleri ve endüstriyel analiz uygulamaları için güçlü ve esnek bir çözümdür.
Teknik Özellikler
- Osiloskop
- Spektrum Analizör (FFT Fonksiyonu)
- 16 Kanal Logic Anlayzer
- 25MHz Sinyal Jeneratörü
- Dijital Voltmetre
- Yüksek hassasiyetli Frekans Sayıcı
- Güç Analizörü
| Analog Kanal + Dijital Kanal | 4 + 16 |
| Analog BW | 200 MHz |
| Max. Örnekleme Oranı | 8 GS/s 8 GSa/s (Tek Kanal),4GSs/s( ikikanal) 2GSa/s (Bütün kanallardan) |
| Yükselme Zamanı | <1.75ns |
| Dikey Çözünürlük | 8 Bit |
| Dikey Hassasiyet | 500 μV/div~10 V/div |
| Zaman Çözünürlğü | 10ps |
| Max. Hafıza Derinliği | 50Mpts( 100Mpts Opsiyonel) |
| Dalga yakalama Oranı | >300,000 wfms/s |
| Maks. Dalga Şekli Kayıt | 450.000 |
| Ekran | 9'' Kapasitif multi-touch dokunmatik ekran |
| Dahili Sinyal Üretici | 25MHz - 2 KANAL ( opsiyonel) |
| Dahili Voltmetre | Standart |
| Frekans Sayıcı | 6 Digit Frekans Sayıcı |
| Güç Analiz Opsiyonu | Opsiyonel |
| Seri Analiz Opsiyonları | RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S, and MILSTD-1553 |
| Histogram | Standart |
| FFT | Gelişmiş FFT Standart |
| Bağlantı | standard: USB, LAN, and HDMI |
| Ekran Çözünürlğü | 1024x600 |
Standart Aksesuarlar
- Osiloskop
- Kanal başı 1 adet 350MHz PVP2350 probe
- Güç Kablosu
- USB bağlantı Kablosu
Mixed Signal Opsiyonu için PLA2216 Porbe’u haricen satın alınmalıdır.
Kullanım Alanları
- Gömülü sistem geliştirme ve debug
- Analog + dijital sinyal analizi (MSO)
- Haberleşme protokol çözümleme
- Güç elektroniği testleri
- Ar-Ge ve ileri mühendislik uygulamaları
- Üretim ve kalite kontrol süreçleri
| Bant Genişliği | : | 200 MHz |
| Kanal Sayısı | : | 4 Kanal |
