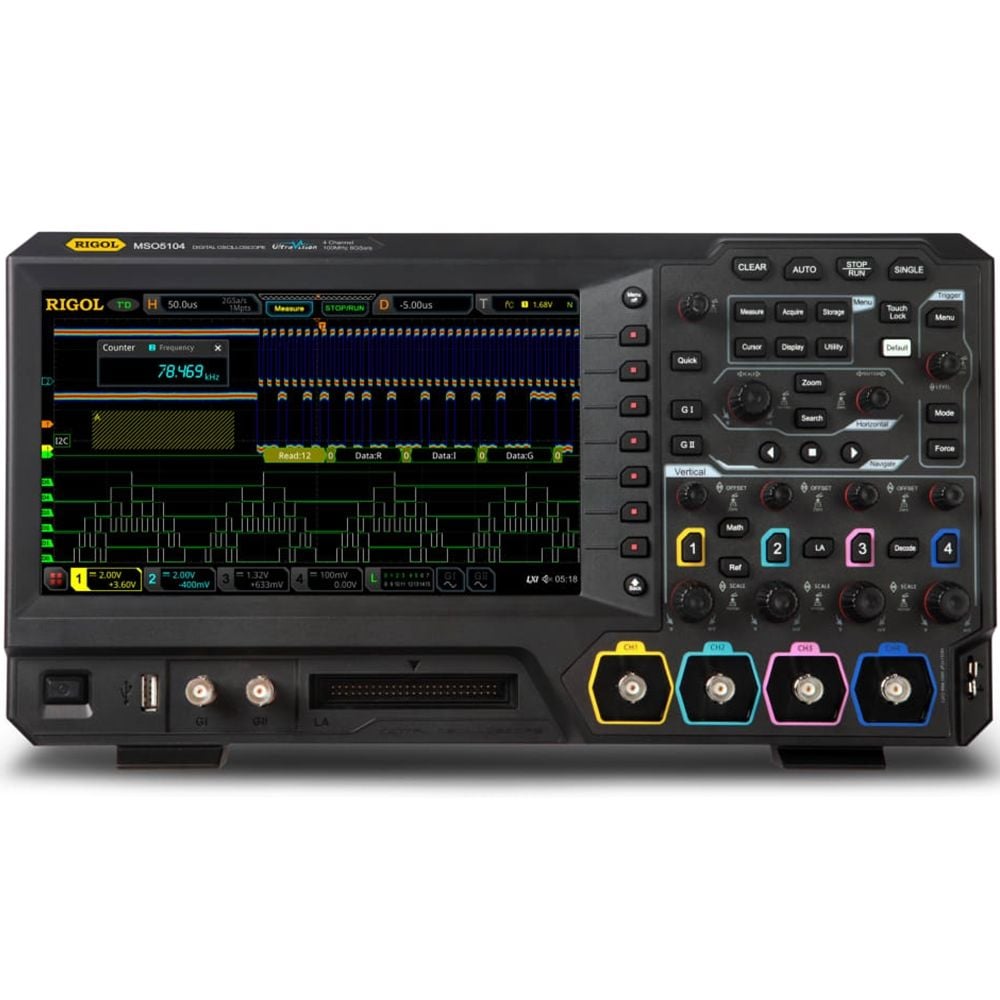

Rigol MSO5104 100MHz 4 Kanallı Dijital Osiloskop
80.726,33 TL
Kategori
Marka
Stok Kodu
MSO5104
Fiyat
1.265,00 EUR + KDV
*8.593,99 TL den başlayan taksitlerle!
Rigol MSO5104 100MHz 4 Kanallı Dijital Osiloskop, gelişmiş analiz özellikleri ve yüksek performansı ile profesyonel elektronik test ve ölçüm uygulamaları için tasarlanmış güçlü bir mixed signal (MSO) dijital osiloskoptur. 100 MHz bant genişliği ve 4 analog kanal yapısı sayesinde hem analog hem de dijital sinyallerin detaylı analizini gerçekleştirir.
MSO5000 serisinin bir üyesi olan bu model, opsiyonel 16 dijital kanal (logic analyzer) desteği ile gömülü sistemler ve haberleşme protokollerinde kapsamlı analiz imkânı sunar. UltraVision II teknolojisi sayesinde yüksek örnekleme oranı ve derin bellek yapısı ile sinyal doğruluğu maksimum seviyeye çıkarılır.
8 GSa/s maksimum örnekleme hızı ve 100 Mpts (opsiyonel 200 Mpts) bellek derinliği ile hızlı değişen sinyallerin detaylı analizi mümkündür. 500.000 wfms/s dalga formu yakalama hızı sayesinde anlık sinyal değişimleri kolaylıkla tespit edilir.
Rigol MSO5104, 7 farklı ölçüm cihazını tek bir platformda birleştirerek (osiloskop, logic analyzer, spektrum analizörü, sinyal jeneratörü vb.) çok yönlü kullanım sunar. 9 inç dokunmatik ekranı ve gelişmiş kullanıcı arayüzü sayesinde hem laboratuvar hem de endüstriyel ortamlarda verimli kullanım sağlar.
Teknik Özellikler
Standart Aksesuarlar
Mixed Signal Opsiyonu için PLA2216 Porbe’u haricen satın alınmalıdır.
Kullanım Alanları
MSO5000 serisinin bir üyesi olan bu model, opsiyonel 16 dijital kanal (logic analyzer) desteği ile gömülü sistemler ve haberleşme protokollerinde kapsamlı analiz imkânı sunar. UltraVision II teknolojisi sayesinde yüksek örnekleme oranı ve derin bellek yapısı ile sinyal doğruluğu maksimum seviyeye çıkarılır.
8 GSa/s maksimum örnekleme hızı ve 100 Mpts (opsiyonel 200 Mpts) bellek derinliği ile hızlı değişen sinyallerin detaylı analizi mümkündür. 500.000 wfms/s dalga formu yakalama hızı sayesinde anlık sinyal değişimleri kolaylıkla tespit edilir.
Rigol MSO5104, 7 farklı ölçüm cihazını tek bir platformda birleştirerek (osiloskop, logic analyzer, spektrum analizörü, sinyal jeneratörü vb.) çok yönlü kullanım sunar. 9 inç dokunmatik ekranı ve gelişmiş kullanıcı arayüzü sayesinde hem laboratuvar hem de endüstriyel ortamlarda verimli kullanım sağlar.
Teknik Özellikler
- Osiloskop
- Spektrum Analizör (FFT Fonksiyonu)
- 16 Kanal Logic Anlayzer
- 25MHz Sinyal Jeneratörü
- Dijital Voltmetre
- Yüksek hassasiyetli Frekans Sayıcı
- Güç Analizörü
| Analog Kanal + Dijital Kanal | 4 + 16 |
|---|---|
| Analog BW | 100 MHz |
| Max. Örnekleme Oranı | 8 GS/s 8 GSa/s (Tek Kanal), 2GSa/s (Bütün kanallardan) |
| Yükselme Zamanı | <5 ns |
| Dikey Çözünürlük | 8 Bit |
| Dikey Hassasiyet | 500 μV/div~10 V/div |
| Zaman Çözünürlğü | 10ps |
| Max. Hafıza Derinliği | 50Mpts( 100Mpts Opsiyonel) |
| Dalga yakalama Oranı | >300,000 wfms/s |
| Maks. Dalga Şekli Kayıt | 450.000 |
| Ekran | 9'' Kapasitif multi-touch dokunmatik ekran |
| Dahili Sinyal Üretici | 25MHz - 2 KANAL ( opsiyonel) |
| Dahili Voltmetre | Standart |
| Frekans Sayıcı | 6 Digit Frekans Sayıcı |
| Güç Analiz Opsiyonu | Opsiyonel |
| Seri Analiz Opsiyonları | RS232/UART,I2C, SPI, CAN,LIN, FlexRay,I2S, and MILSTD-1553 |
| Histogram | Standart |
| FFT | Gelişmiş FFT Standart |
| Bağlantı | standard: USB,LAN, and HDMI |
| Ekran Çözünürlğü | 1024x600 |
Standart Aksesuarlar
- Osiloskop
- Kanal başı 1 adet 350MHz PVP2350 probe
- Güç Kablosu
- USB bağlantı Kablosu
Mixed Signal Opsiyonu için PLA2216 Porbe’u haricen satın alınmalıdır.
Kullanım Alanları
- Gömülü sistem geliştirme ve debug
- Analog + dijital sinyal analizi
- Haberleşme protokol çözümleme
- Güç elektroniği testleri
- Ar-Ge ve ileri mühendislik çalışmaları
- Üretim ve kalite kontrol süreçleri
| Bant Genişliği | : | 100 MHz |
| Kanal Sayısı | : | 4 Kanal |
