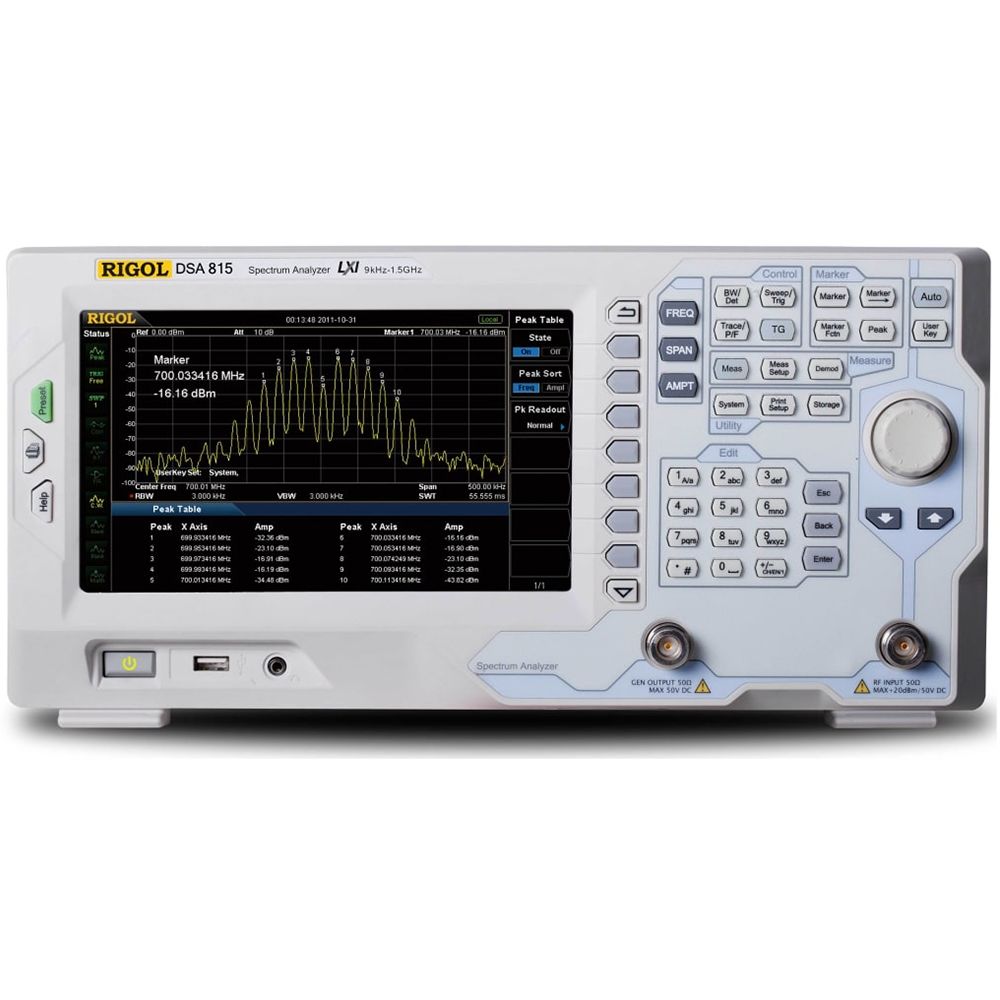

Rigol DSA815-TG 1.5 GHz Spektrum Analizör
76.391,41 TL
Kategori
Marka
Stok Kodu
DSA815-TG
Fiyat
1.204,50 EUR + KDV
*8.132,50 TL den başlayan taksitlerle!
Rigol DSA815-TG 1.5 GHz Spektrum Analizör, RF (radyo frekansı) sinyallerinin analizi, ölçümü ve doğrulanması için geliştirilmiş yüksek performanslı ve ekonomik bir test cihazıdır. DSA800 serisinin en çok tercih edilen modellerinden biri olan bu cihaz, 9 kHz ile 1.5 GHz frekans aralığında geniş kapsamlı ölçüm imkanı sunar.
Cihaz üzerinde bulunan tracking jeneratör (TG) sayesinde filtre, kablo ve RF bileşenlerinin frekans karakteristikleri kolayca analiz edilebilir. Dijital IF teknolojisi ile düşük gürültü seviyesi (DANL) ve yüksek hassasiyetli ölçüm performansı sağlayarak zayıf sinyallerin bile doğru şekilde analiz edilmesine olanak tanır.
10 Hz minimum çözünürlük bant genişliği (RBW) ve yüksek frekans çözünürlüğü sayesinde sinyaller arasındaki küçük farklar dahi hassas şekilde ayırt edilebilir. Ayrıca preamplifier (ön yükselteç) desteği ve opsiyonel EMI filtre & quasi-peak dedektör özellikleri ile EMC test süreçlerinde etkin kullanım sunar.
8” renkli geniş ekranı, kullanıcı dostu arayüzü ve kompakt tasarımı ile hem laboratuvar hem de saha uygulamaları için idealdir. LAN, USB ve opsiyonel GPIB bağlantıları sayesinde uzaktan kontrol ve veri aktarımı kolaylıkla gerçekleştirilebilir.
Teknik Özellikler
Kullanım Alanları
Cihaz üzerinde bulunan tracking jeneratör (TG) sayesinde filtre, kablo ve RF bileşenlerinin frekans karakteristikleri kolayca analiz edilebilir. Dijital IF teknolojisi ile düşük gürültü seviyesi (DANL) ve yüksek hassasiyetli ölçüm performansı sağlayarak zayıf sinyallerin bile doğru şekilde analiz edilmesine olanak tanır.
10 Hz minimum çözünürlük bant genişliği (RBW) ve yüksek frekans çözünürlüğü sayesinde sinyaller arasındaki küçük farklar dahi hassas şekilde ayırt edilebilir. Ayrıca preamplifier (ön yükselteç) desteği ve opsiyonel EMI filtre & quasi-peak dedektör özellikleri ile EMC test süreçlerinde etkin kullanım sunar.
8” renkli geniş ekranı, kullanıcı dostu arayüzü ve kompakt tasarımı ile hem laboratuvar hem de saha uygulamaları için idealdir. LAN, USB ve opsiyonel GPIB bağlantıları sayesinde uzaktan kontrol ve veri aktarımı kolaylıkla gerçekleştirilebilir.
Teknik Özellikler
- Dijital IF Teknoljisi
- 9 kHz ile 7.5 GHz arasında değişen frekans bandı
- Min. -161 dBm Görüntülenebilir ortalama gürültü seviyesi DANL (Typ.)
- Faz Gürültüsü Min. < -98 dBc/Hz @ 10 kHz Offset
- Seviye Ölçüm belirsizliği (Level Measurement Uncertainty) < 0.8 dB
- 10 Hz Minimum Çöznürlük Bant Genişliği (RBW)
- 7.5 GHz' kadar Tracking Jeneratörü (DSA8XX/E-TG)
- İleri Ölçüm Fonksiyonları (Advanced Measurement Functions) (Opsiyonel)
- EMI Filtresi & Quasi-Peak Detektör Kiti (Opsiyonel)
- VSWR Ölçüm Kiti (Opsiyonel)
- PC Software (Opsiyonel)
- Opsiyonel RF TX/RX (transmitter / receiver) Alıştırma kiti
- Opsiyonel RF Aksesuarları (Kablo, Adaptör, Zayıflatıcı, Köprü vb.)
- Bağlantı Arayüzleri: LAN (LXI), USB Host & Device (Standart), GPIB (Opsiyonel)
- 8" WVGA (800x480) Renkli Ekran
- Ergonomik , Hafif tasarım
| Model | Max. Bant Genişliği | EMI/QuasiPeak Dedektörü | Adv. Meas. Kiti | Preamplifier | Tracking Jeneratörü |
|---|---|---|---|---|---|
| DSA815-TG | 1.5 GHz | opsiyonel | opsiyonel | Var | Var |
| Ekran | 21.6 cm (8.5") TFT-Color-LCD with 65536 Renk | |
| Çözünürlük | 800 × 480 Pixel | |
| Arayüzler | USB-Host ( USB'ye Kayıt için) | |
| USB Bilgisayar Bağlantısı için | ||
| LAN Bağlantısı girişi | ||
| GPIB Opsiyonel ( USB'den GPIB ) | ||
| Ölçüler | 399 mm × 223 mm × 159 mm | |
| (15.71" × 8.78" × 6.26") | ||
| Ağırlık | 6.2 kg (13.67 lbs) | |
| Desteklenen İşletim Sistemleri | Windows XP, Vista, Windows 7, Windows 8, Windows 10 | |
| Cihaz Özellikleri | ||
| Kanal Sayısı | 1 | |
| Frekans Aralığı | 9 kHz to 1.5 GHz | |
| Frekans Çözünürlüğü | 1 Hz | |
| Dahili Frekans Referansı | 10 MHz | |
| Span | 0 Hz (zero Span) | |
| 100 Hz to 1.5 GHz | ||
| DANL (Displayed Average Noise level) (1 Hz'e Normalize Edilmiş) | 100 kHz to 1 MHz | < -110 dBm, < -130 dBm (typ.) |
| 1 MHz to 1.5 GHz | < -130 dBm + 6 x (f / 1 GHz) dB, < -135 dBm (typ.) | |
| DANL (Preamplifier Açık) (Displayed Average Noise level) (1 Hz'e Normalize Edilmiş) | 100 kHz to 1 MHz | < -130 dBm, < -150 dBm (typ.) |
| 1 MHz to 1.5 GHz | < -150 dBm + 6 x (f / 1 GHz) dB, < -155 dBm (typ.) | |
| Güç Aralığı | DANL to +20 dBm | |
| Max. Giriş Gücü | 50 V | |
| Tarama Zaman Aralığı | 100 Hz ≤ Span ≤ 1.5 GHz | 10 ms to 1500 s |
| 0 Hz (zero Span) | 20 µs to 1500 s | |
| Tarama Modları | Normal yada Single | |
| Resolution Bandwidth (RBW) | 10 Hz to 1 MHz (in 1-3-10 sequence) | |
| Video Bandwidth (VBW) | 1 Hz to 3 MHz (in 1-3-10 sequence) | |
| Giriş Empendansı | 50 Ω nominal | |
| Tracking Jeneratör | Var |
|
Kullanım Alanları
- RF ve kablosuz haberleşme testleri
- Anten ve filtre analizleri
- EMI/EMC ön uygunluk (pre-compliance) testleri
- Elektronik devre ve sinyal analizörleri
- Ar-Ge ve üretim test süreçleri
