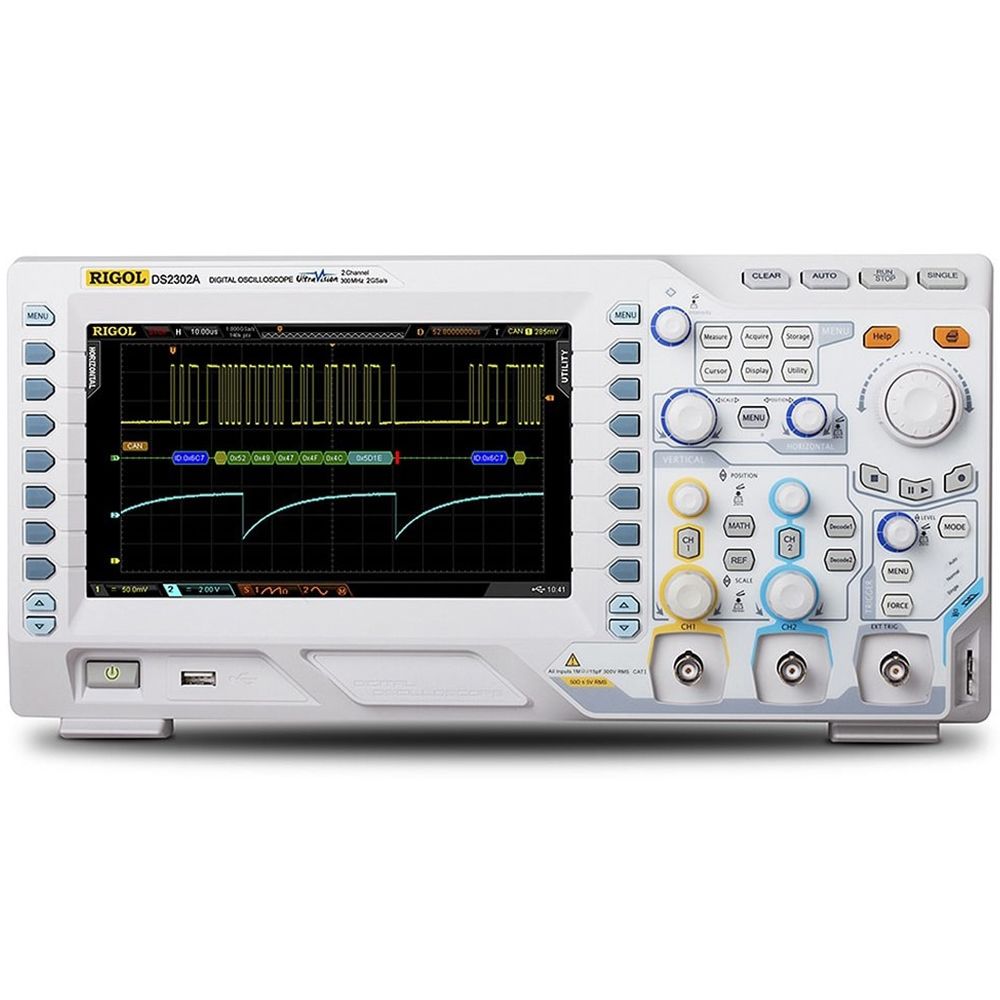

Rigol DS2302A 300MHz 2 Kanallı Dijital Osiloskop
47.031,86 TL
Kategori
Marka
Stok Kodu
DS2302A
Fiyat
737,00 EUR + KDV
*5.006,93 TL den başlayan taksitlerle!
Rigol DS2302A 300MHz 2 Kanallı Dijital Osiloskop, yüksek bant genişliği ve gelişmiş analiz özellikleri ile profesyonel elektronik test ve ölçüm uygulamaları için tasarlanmış güçlü bir cihazdır. 300 MHz bant genişliği ve 2 kanal yapısı sayesinde yüksek frekanslı sinyallerin hassas ve detaylı analizini mümkün kılar.
DS2000A serisinin bu modeli, Rigol’un UltraVision teknolojisi ile donatılmış olup yüksek dalga formu yakalama hızı ve derin bellek yapısı sayesinde karmaşık sinyallerin kaçırılmadan analiz edilmesini sağlar. 2 GSa/s gerçek zamanlı örnekleme hızı ve 56 Mpts’e kadar bellek derinliği ile detaylı sinyal inceleme imkânı sunar.
50.000 wfms/s dalga formu yakalama hızı sayesinde anlık ve nadir oluşan sinyaller kolaylıkla tespit edilebilir. Ayrıca dahili dalga formu kayıt ve tekrar oynatma özelliği ile sinyaller üzerinde ileri seviye analiz yapılabilir.
8 inç renkli TFT ekranı ve kullanıcı dostu arayüzü sayesinde kullanım kolaylığı sunan Rigol DS2302A; Ar-Ge, üretim, bakım ve eğitim uygulamalarında güvenilir bir ölçüm çözümüdür.
Teknik Özellikler
Standart Aksesuarlar
Kullanım Alanları
DS2000A serisinin bu modeli, Rigol’un UltraVision teknolojisi ile donatılmış olup yüksek dalga formu yakalama hızı ve derin bellek yapısı sayesinde karmaşık sinyallerin kaçırılmadan analiz edilmesini sağlar. 2 GSa/s gerçek zamanlı örnekleme hızı ve 56 Mpts’e kadar bellek derinliği ile detaylı sinyal inceleme imkânı sunar.
50.000 wfms/s dalga formu yakalama hızı sayesinde anlık ve nadir oluşan sinyaller kolaylıkla tespit edilebilir. Ayrıca dahili dalga formu kayıt ve tekrar oynatma özelliği ile sinyaller üzerinde ileri seviye analiz yapılabilir.
8 inç renkli TFT ekranı ve kullanıcı dostu arayüzü sayesinde kullanım kolaylığı sunan Rigol DS2302A; Ar-Ge, üretim, bakım ve eğitim uygulamalarında güvenilir bir ölçüm çözümüdür.
Teknik Özellikler
- Standart Hafıza derinliği 56Mpts
- Düşük gürültü seviyesi, Dinamik Aralığı ( Dynamic Range) : 500uV/div ~ 10V/div arasında
- 2GSa/s Gerçek Zamanlı örnekleme oranı
- 50,000 wfms/s 'e kadar Dalgaformu Yakalama Hızı
- 65,000 Ekran görüntüsüne kadar gerçek zamanlı hardaware dalgaformu kaydedicisi, tekrar gösterme ve analiz fonksiyonu (Standart)
- Yenilkçi Ultravision Teknolojisi
- Standart seri veri yolu (Serial Buses) tetikleme ve Decode: RS232/UART,I2C,CAN
- 8 inç TFT ( 800 x 480) WVGA
- Satndart 3 Yıl Garanti Süresi*
| Kanal Saysı |
2 |
|
| Maks. Gerçek Zamanlı Örnekleme Hızı |
2 GSa/s gerçek zamanlı (1 kanal) |
|
| Bant genişliği |
300 MHz |
|
| Örnekleme Modu |
Normal, average, peak detect |
|
| Matematik |
FFT (Hızlı Fourier Dönüşümü) |
|
| FFT Penceresi |
Dikdörtgen, Hanning, Hamming, Blackman |
|
| Sinyal Veri Yolu Kod Çözme |
RS232/UART, I²C, SPI ve CAN ( Standard) |
|
| Signal |
|
|
| Giriş |
DC/AC , CAT I 300 Vrms, CAT II 100 Vrms |
|
| Gerçek zamanlı örnekleme oranı |
up to 2 GSa/s realtime |
|
| Zaman tabanı |
DS2302A(-S): 1 ns/div to 1000 s/div |
|
| |
DS2202A(-S): 2 ns/div bis 1000 s/div |
|
| |
DS2102A(-S): 5 ns/div bis 1000 s/div |
|
| Hafıza |
56 Mpts (1 Kanal) |
|
| Dikey |
|
|
| Analog dijital dönüştürücü (A/D) |
12 Bit at ≥ 5 µs/div |
|
| |
8 Bit at ≤ 2 µs/div |
|
| Hassasiyet aralığıe (V/div) |
500 µV/div to 5 V/div |
|
| Ofset aralığı |
500 µV/div to 10 V/div |
|
| Tetikleme |
|
|
| Tetikleme |
Channel, Ext |
|
| Sinyal sistemi ve hat / alan frekansı |
PAL, NTSC, SECAM |
|
| (Video Tetikleyici modu) |
480P, 576P, 720P, 1080P and 1080I HDTV standards |
|
| Tetikleme fonksiyonları |
Edge, Pulse, Slope, Video, Pattern, RS232/UART, I²C, CAN, USB, FlexRay |
|
| Ölçüm |
|
|
| İmleç ölçümü |
Manuel, Parça ve Otomatik Ölçüm modları |
|
| |
Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, |
|
| Otomatik ölçüm |
Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, |
|
| |
Positive, Duty Cycle, Negative Duty Cycle, Delay1-2 (rise), Delay1-2 (fall), |
|
| |
Phase1-2 (rise), Phase1-2 (fall) |
|
| Ekran |
20.32 cm (8") WVGA-Color-LCD |
|
| Ekran Çöznürlüğü |
800 × 480 Pixel |
|
| Arayüzler |
USB için USB-bağlantısı Bilgisayar için USB-Devicebağlantısı yada USB Pict-Bridge yazıcı arayüzü LAN network bağlantısı (LXI compilant) GPIB (IEE-488, General Purpose Interface Bus) opsiyonel USB-GPIB Module Trigger- and Calibration çıkışı |
|
| Ölçüleri |
362 mm × 180 mm × 131 mm |
|
| Desteklenen İşletim Sistemleri |
Windows XP(32Bit), Vista(32Bit), Windows 7(32Bit) |
Standart Aksesuarlar
- 2 adet Rigol RP2350 350MHz Pasif Probe (1.5m), (1:1 veya 10:1 ayarlanabilir)
- Kullanım Kılavuzu
- Kalibrasyon Sertfikası
- Güç kablosu
- USB bağlantı kablosu
Kullanım Alanları
- Yüksek frekanslı sinyal analizleri
- Elektronik devre tasarımı ve debug
- Gömülü sistem geliştirme
- Güç elektroniği testleri
- Ar-Ge ve mühendislik çalışmaları
- Üretim ve kalite kontrol süreçleri
| Bant Genişliği | : | 300 MHz |
| Kanal Sayısı | : | 2 Kanal |
