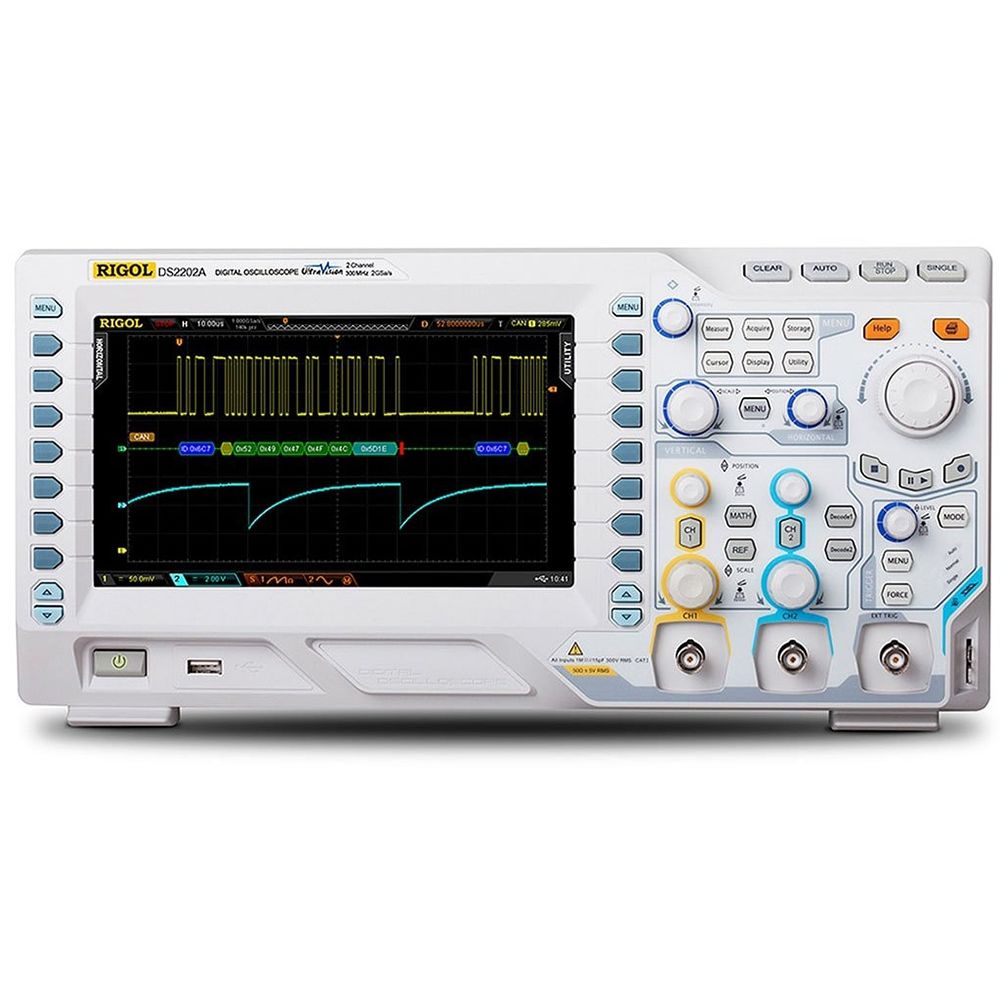

Rigol DS2202A 200MHz 2 Kanallı Dijital Osiloskop
40.363,16 TL
Kategori
Marka
Stok Kodu
DS2202A
Fiyat
632,50 EUR + KDV
*4.297,00 TL den başlayan taksitlerle!
Rigol DS2202A 200MHz 2 Kanallı Dijital Osiloskop, yüksek bant genişliği ve gelişmiş analiz yetenekleri ile profesyonel elektronik test ve ölçüm uygulamaları için tasarlanmış güçlü bir cihazdır. 200 MHz bant genişliği ve 2 analog kanal yapısı sayesinde yüksek frekanslı sinyallerin hassas ve detaylı analizini mümkün kılar.
DS2000A serisinin bir üyesi olan bu model, Rigol’un UltraVision teknolojisi ile donatılmış olup yüksek dalga formu yakalama hızı ve derin bellek yapısı sayesinde karmaşık sinyallerin kaçırılmadan analiz edilmesini sağlar. 2 GSa/s gerçek zamanlı örnekleme hızı ve 56 Mpts’e kadar bellek derinliği ile detaylı sinyal inceleme imkânı sunar.
50.000 wfms/s dalga formu yakalama hızı sayesinde anlık ve nadir oluşan sinyaller kolaylıkla tespit edilebilir. Ayrıca 65.000’e kadar dalga formu kayıt, tekrar oynatma ve analiz özellikleri ile ileri seviye inceleme yapılabilir.
8 inç TFT ekranı ve kullanıcı dostu arayüzü ile kolay kullanım sağlayan Rigol DS2202A; Ar-Ge, üretim, bakım ve eğitim uygulamalarında güvenilir ve profesyonel bir ölçüm çözümüdür.
Teknik Özellikler
Kullanım Alanları
DS2000A serisinin bir üyesi olan bu model, Rigol’un UltraVision teknolojisi ile donatılmış olup yüksek dalga formu yakalama hızı ve derin bellek yapısı sayesinde karmaşık sinyallerin kaçırılmadan analiz edilmesini sağlar. 2 GSa/s gerçek zamanlı örnekleme hızı ve 56 Mpts’e kadar bellek derinliği ile detaylı sinyal inceleme imkânı sunar.
50.000 wfms/s dalga formu yakalama hızı sayesinde anlık ve nadir oluşan sinyaller kolaylıkla tespit edilebilir. Ayrıca 65.000’e kadar dalga formu kayıt, tekrar oynatma ve analiz özellikleri ile ileri seviye inceleme yapılabilir.
8 inç TFT ekranı ve kullanıcı dostu arayüzü ile kolay kullanım sağlayan Rigol DS2202A; Ar-Ge, üretim, bakım ve eğitim uygulamalarında güvenilir ve profesyonel bir ölçüm çözümüdür.
Teknik Özellikler
- Standart Hafıza derinliği 56Mpts
- Düşük gürültü seviyesi, Dinamik Aralığı ( Dynamic Range) : 500uV/div ~ 10V/div arasında
- 2GSa/s Gerçek Zamanlı örnekleme oranı
- 50,000 wfms/s 'e kadar Dalgaformu Yakalama Hızı
- 65,000 Ekran görüntüsüne kadar gerçek zamanlı hardaware dalgaformu kaydedicisi, tekrar gösterme ve analiz fonksiyonu (Standart)
- Yenilkçi Ultravision Teknolojisi
- Standart seri veri yolu (Serial Buses) tetikleme ve Decode: RS232/UART,I2C,CAN
- 8 inç TFT ( 800 x 480) WVGA
- Standart 3 Yıl Garanti Süresi*
| Kanal Saysı |
2 |
|
| Maks. Gerçek Zamanlı Örnekleme Hızı |
2 GSa/s gerçek zamanlı (1 kanal) |
|
| Bant genişliği |
200 MHz |
|
| Örnekleme Modu |
Normal, average, peak detect |
|
| Matematik |
FFT (Hızlı Fourier Dönüşümü) |
|
| FFT Penceresi |
Dikdörtgen, Hanning, Hamming, Blackman |
|
| Sinyal Veri Yolu Kod Çözme |
RS232/UART, I²C, SPI ve CAN (Standart) |
|
| Signal |
|
|
| Giriş |
DC/AC , CAT I 300 Vrms, CAT II 100 Vrms |
|
| Gerçek zamanlı örnekleme oranı |
up to 2 GSa/s realtime |
|
| Zaman tabanı |
DS2302A(-S): 1 ns/div to 1000 s/div |
|
| |
DS2202A(-S): 2 ns/div bis 1000 s/div |
|
| |
DS2102A(-S): 5 ns/div bis 1000 s/div |
|
| Hafıza |
56 Mpts (1 Kanal) |
|
| Dikey |
|
|
| Analog dijital dönüştürücü (A/D) |
12 Bit at ≥ 5 µs/div |
|
| |
8 Bit at ≤ 2 µs/div |
|
| Hassasiyet aralığıe (V/div) |
500 µV/div to 5 V/div |
|
| Ofset aralığı |
500 µV/div to 10 V/div |
|
| Tetikleme |
|
|
| Tetikleme |
Channel, Ext |
|
| Sinyal sistemi ve hat / alan frekansı |
PAL, NTSC, SECAM |
|
| (Video Tetikleyici modu) |
480P, 576P, 720P, 1080P and 1080I HDTV standards |
|
| Tetikleme fonksiyonları |
Edge, Pulse, Slope, Video, Pattern, RS232/UART, I²C, CAN, USB, FlexRay |
|
| Ölçüm |
|
|
| İmleç ölçümü |
Manuel, Parça ve Otomatik Ölçüm modları |
|
| |
Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, |
|
| Otomatik ölçüm |
Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, |
|
| |
Positive, Duty Cycle, Negative Duty Cycle, Delay1-2 (rise), Delay1-2 (fall), |
|
| |
Phase1-2 (rise), Phase1-2 (fall) |
|
| Ekran |
20.32 cm (8") WVGA-Color-LCD |
|
| Ekran Çöznürlüğü |
800 × 480 Pixel |
|
| Arayüzler |
USB için USB-bağlantısı Bilgisayar için USB-Devicebağlantısı yada USB Pict-Bridge yazıcı arayüzü LAN network bağlantısı (LXI compilant) GPIB (IEE-488, General Purpose Interface Bus) opsiyonel USB-GPIB Module Trigger- and Calibration çıkışı |
|
| Ölçüleri |
362 mm × 180 mm × 131 mm |
|
| Desteklenen İşletim Sistemleri |
Windows XP(32Bit), Vista(32Bit), Windows 7(32Bit) |
Kullanım Alanları
- Yüksek frekanslı sinyal analizleri
- Elektronik devre tasarımı ve hata ayıklama
- Gömülü sistem geliştirme
- Güç elektroniği testleri
- Ar-Ge ve mühendislik çalışmaları
- Üretim ve kalite kontrol süreçleri
| Bant Genişliği | : | 200 MHz |
| Kanal Sayısı | : | 2 Kanal |
