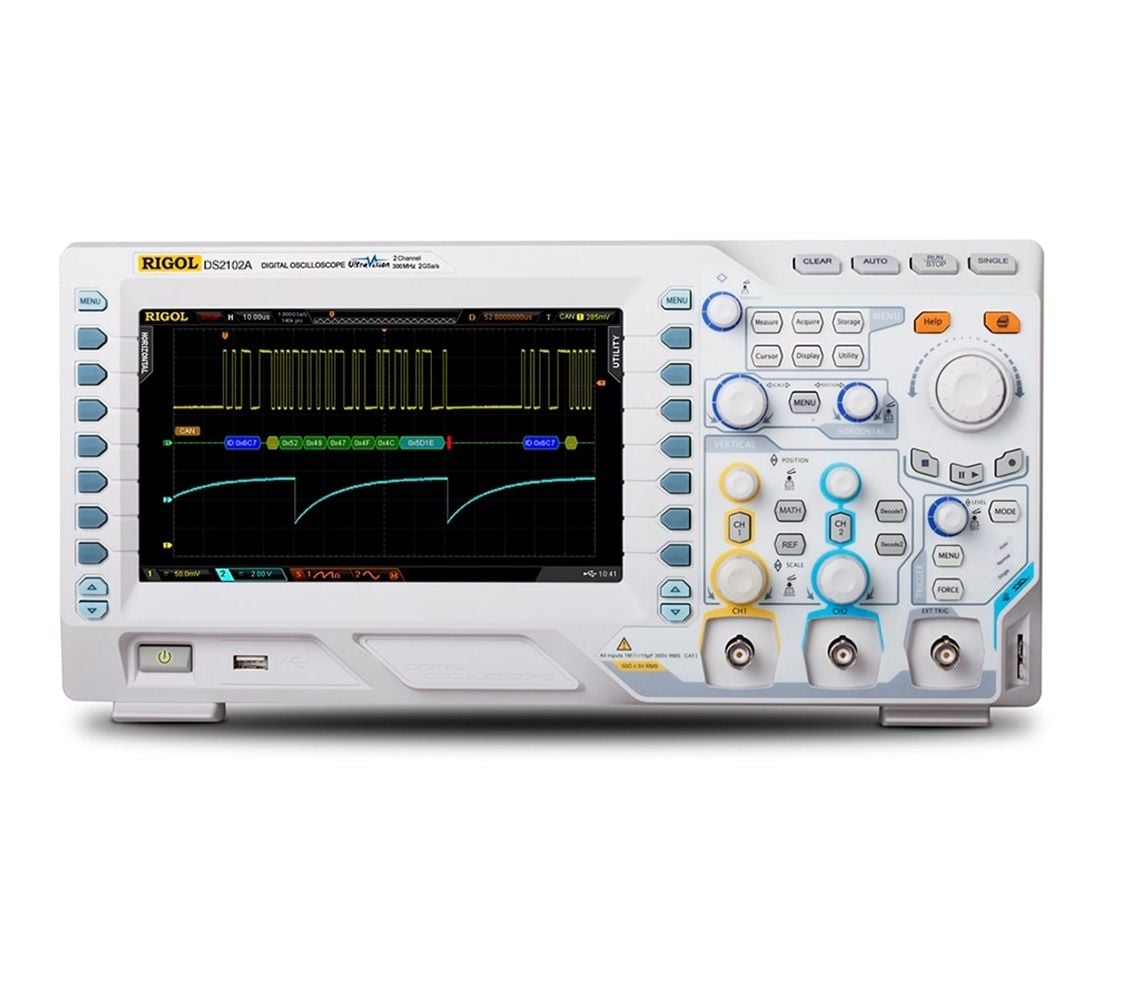

Rigol DS2102A 100MHz 2 Kanallı Dijital Osiloskop
37.204,31 TL
Kategori
Marka
Stok Kodu
DS2102A
Fiyat
583,00 EUR + KDV
*3.960,71 TL den başlayan taksitlerle!
Rigol DS2102A 100MHz 2 Kanallı Dijital Osiloskop, güçlü performansı ve gelişmiş analiz özellikleri ile profesyonel elektronik test ve ölçüm uygulamaları için tasarlanmış güvenilir bir cihazdır. 100 MHz bant genişliği ve 2 kanal yapısı sayesinde hem analog hem dijital sinyallerin hassas şekilde analiz edilmesine olanak tanır.
DS2000A serisinin bir üyesi olan DS2102A, Rigol’un UltraVision teknolojisi ile donatılmıştır. 2 GSa/s gerçek zamanlı örnekleme hızı ve 56 Mpts’e kadar bellek derinliği sayesinde karmaşık sinyaller detaylı şekilde analiz edilebilir.
50.000 wfms/s dalga formu yakalama hızı ile ani ve nadir sinyal değişimlerini tespit etmek oldukça kolaydır. Ayrıca 65.000’e kadar dalga formu kayıt, tekrar oynatma ve analiz özellikleri sayesinde ileri seviye inceleme yapılabilir.
8 inç renkli TFT ekranı, FFT analiz fonksiyonu ve geniş tetikleme seçenekleri ile Rigol DS2102A; Ar-Ge, üretim ve bakım uygulamalarında yüksek doğruluk ve kullanım kolaylığı sunar.
Teknik Özellikler
Standart Aksesuarlar
Kullanım Alanları
DS2000A serisinin bir üyesi olan DS2102A, Rigol’un UltraVision teknolojisi ile donatılmıştır. 2 GSa/s gerçek zamanlı örnekleme hızı ve 56 Mpts’e kadar bellek derinliği sayesinde karmaşık sinyaller detaylı şekilde analiz edilebilir.
50.000 wfms/s dalga formu yakalama hızı ile ani ve nadir sinyal değişimlerini tespit etmek oldukça kolaydır. Ayrıca 65.000’e kadar dalga formu kayıt, tekrar oynatma ve analiz özellikleri sayesinde ileri seviye inceleme yapılabilir.
8 inç renkli TFT ekranı, FFT analiz fonksiyonu ve geniş tetikleme seçenekleri ile Rigol DS2102A; Ar-Ge, üretim ve bakım uygulamalarında yüksek doğruluk ve kullanım kolaylığı sunar.
Teknik Özellikler
- Standart 56Mpts Hafıza Derinliği.
- Düşük gürültü seviyesi, Dinamik Aralığı ( Dynamic Range) : 500uV/div ~ 10V/div arasında
- 2GSa/s Gerçek Zamanlı örnekleme oranı
- 50,000 wfms/s 'e kadar Dalgaformu Yakalama Hızı
- 65,000 Ekran görüntüsüne kadar gerçek zamanlı hardaware dalgaformu kaydedicisi, tekrar gösterme ve analiz fonksiyonu (Standart)
- Yenilkçi Ultravision Teknolojisi
- Standart seri veri yolu (Serial Buses) tetikleme : RS232/UART,I2C,CAN
- 8 inç TFT ( 800 x 480) WVGA
- Satndart 3 Yıl Garanti Süresi*
| Kanal Saysı | 2 |
| Maks. Gerçek Zamanlı Örnekleme Hızı | 2 GSa/s gerçek zamanlı (1 kanal) |
| Bant genişliği | 100 MHz |
| Örnekleme Modu | Normal, average, peak detect |
| Matematik | FFT (Hızlı Fourier Dönüşümü) |
| FFT Penceresi | Dikdörtgen, Hanning, Hamming, Blackman |
| Sinyal Veri Yolu Kod Çözme | RS232/UART, I²C, SPI (Standart) |
| Signal | |
| Giriş | DC/AC , CAT I 300 Vrms, CAT II 100 Vrms |
| Gerçek zamanlı örnekleme oranı | up to 2 GSa/s realtime |
| Zaman tabanı | MSO/DS2302A(-S): 1 ns/div to 1000 s/div |
| DS2202A(-S): 2 ns/div bis 1000 s/div | |
| DS2102A(-S): 5 ns/div bis 1000 s/div | |
| Hafıza | 56 Mpts (1 Kanal) |
| Dikey | |
| Analog dijital dönüştürücü (A/D) | 12 Bit at ≥ 5 µs/div |
| 8 Bit at ≤ 2 µs/div | |
| Hassasiyet aralığıe (V/div) | 500 µV/div to 5 V/div |
| Ofset aralığı | 500 µV/div to 10 V/div |
| Tetikleme | |
| Tetikleme | Channel, Ext |
| Sinyal sistemi ve hat / alan frekansı | PAL, NTSC, SECAM |
| (Video Tetikleyici modu) | 480P, 576P, 720P, 1080P and 1080I HDTV standards |
| Tetikleme fonksiyonları | Edge, Pulse, Slope, Video, Pattern, RS232/UART, I²C, CAN, USB, FlexRay |
| Ölçüm | |
| İmleç ölçümü | Manuel, Parça ve Otomatik Ölçüm modları |
| Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Preshoot, Overshoot, | |
| Otomatik ölçüm | Frequency, Period, Rise Time, Fall time, Positive Width, Negative Width, |
| Positive, Duty Cycle, Negative Duty Cycle, Delay1-2 (rise), Delay1-2 (fall), | |
| Phase1-2 (rise), Phase1-2 (fall) | |
| Ekran | 20.32 cm (8") WVGA-Color-LCD |
| Ekran Çöznürlüğü | 800 × 480 Pixel |
| Arayüzler | USB için USB-bağlantısı Bilgisayar için USB-Devicebağlantısı yada USB Pict-Bridge yazıcı arayüzü LAN network bağlantısı (LXI compilant) GPIB (IEE-488, General Purpose Interface Bus) opsiyonel USB-GPIB Module Trigger- and Calibration çıkışı |
| Ölçüleri | 362 mm × 180 mm × 131 mm |
| Desteklenen İşletim Sistemleri | Windows XP(32Bit), Vista(32Bit), Windows 7(32Bit) |
Standart Aksesuarlar
- 2 adet Rigol RP2350 350MHz Pasif Probe (1.5m), (1:1 veya 10:1 ayarlanabilir)
- Kullanım Kılavuzu
- Kalibrasyon Sertfikası
- Güç kablosu
- USB bağlantı kablosu
Kullanım Alanları
- Elektronik devre test ve analizleri
- Gömülü sistem geliştirme
- Güç elektroniği uygulamaları
- Ar-Ge ve mühendislik çalışmaları
- Üretim ve kalite kontrol süreçleri
- Servis ve bakım işlemleri
| Bant Genişliği | : | 100 MHz |
| Kanal Sayısı | : | 2 Kanal |
