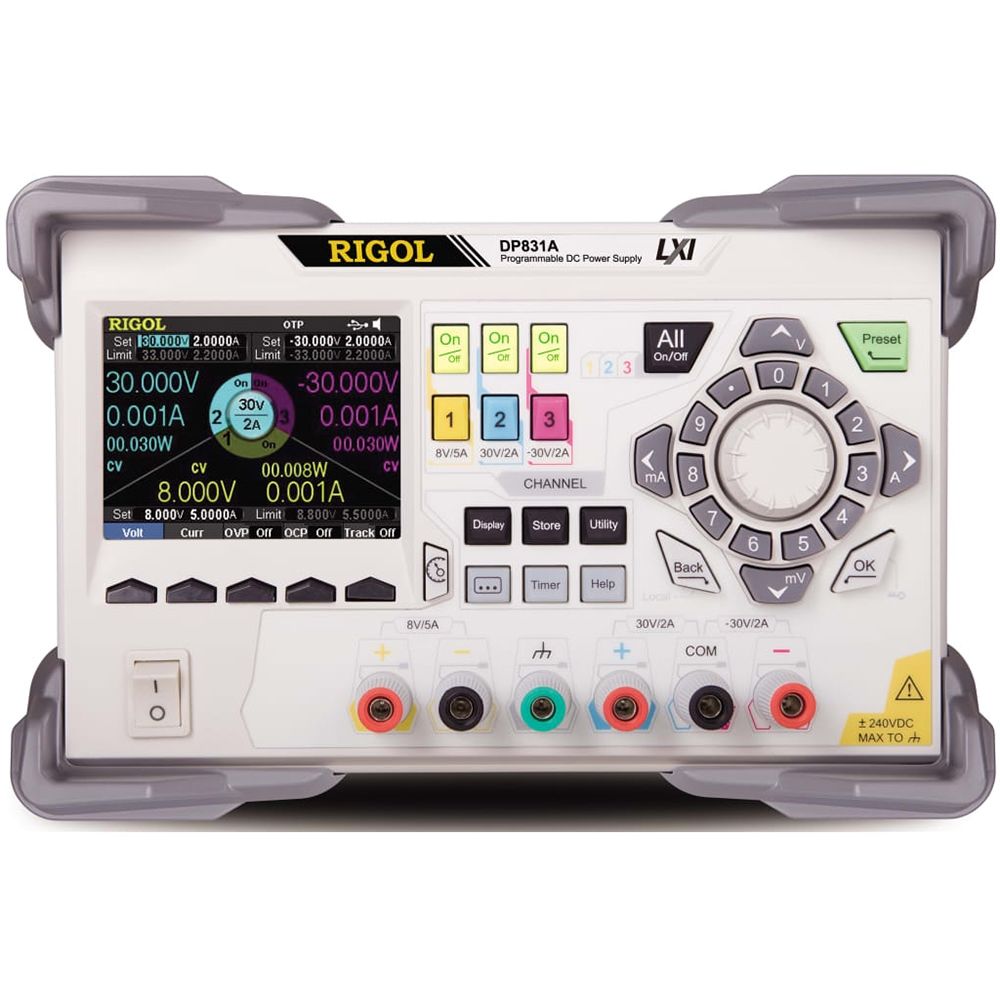

Rigol DP831A 160W 8V 5A/30V 2A/-30V 2A Üç Çıkışlı Programlanabilir DC Güç Kaynağı
45.926,78 TL
Kategori
Marka
Stok Kodu
DP831A
Fiyat
725,00 EUR + KDV
*4.889,29 TL den başlayan taksitlerle!
Rigol DP831A 160W 8V 5A/30V 2A/-30V 2A Üç Çıkışlı Programlanabilir DC Güç Kaynağı, hassas elektronik test ve ölçüm uygulamaları için geliştirilmiş yüksek performanslı bir laboratuvar güç kaynağıdır. Üç bağımsız çıkış kanalı sayesinde farklı gerilim ve akım gereksinimlerine aynı anda çözüm sunarak test süreçlerinde maksimum esneklik sağlar.
Cihaz; 0–8V / 5A, 0–30V / 2A ve 0–(-30V) / 2A olmak üzere üç farklı çıkış sunarak toplam 160W güç kapasitesine sahiptir. Bu yapı sayesinde hem pozitif hem negatif besleme gerektiren devrelerde ideal kullanım sağlar.
Düşük ripple (<350 µVrms) ve hızlı transient tepki süresi (<50 µs) ile hassas devrelerde kararlı ve güvenilir güç sağlar.
DP800 serisinin gelişmiş “A” modeli olan DP831A; dahili V, A, W ölçüm, dalga formu görüntüleme, zamanlama ve analiz özellikleri ile kullanıcıya gelişmiş kontrol imkânı sunar. USB, LAN, RS232 ve dijital I/O bağlantıları sayesinde uzaktan kontrol ve otomasyon sistemlerine kolayca entegre edilebilir.
Teknik Özellikler
Kullanım Alanları
Cihaz; 0–8V / 5A, 0–30V / 2A ve 0–(-30V) / 2A olmak üzere üç farklı çıkış sunarak toplam 160W güç kapasitesine sahiptir. Bu yapı sayesinde hem pozitif hem negatif besleme gerektiren devrelerde ideal kullanım sağlar.
Düşük ripple (<350 µVrms) ve hızlı transient tepki süresi (<50 µs) ile hassas devrelerde kararlı ve güvenilir güç sağlar.
DP800 serisinin gelişmiş “A” modeli olan DP831A; dahili V, A, W ölçüm, dalga formu görüntüleme, zamanlama ve analiz özellikleri ile kullanıcıya gelişmiş kontrol imkânı sunar. USB, LAN, RS232 ve dijital I/O bağlantıları sayesinde uzaktan kontrol ve otomasyon sistemlerine kolayca entegre edilebilir.
Teknik Özellikler
- DP831A 3 çıkışlı , toplam güç maksimum 160W
- DP831A, 2 Kanal +30V-2A / -30V - 2A ve tek kanal 8V/5A olmak üzere 3 kanallıdır.
- Düşük Ripple Gürültüsü (<350uVrms / 2mVpp)
- Mükemmel lineer doğrultma oranı ve yük doğrultma oranı 0.01%
- Hızlı transient cevabı (<50us)
- Standart OVP/OCP/OTP koruma fonksiyonları. (Yüksek Voltaj, Yüksek Akım ve Yüksek Sıcaklık)
- Standart zamanlama fonksiyonu
- Kullanıma hazır V,A,W ölçülendirme ve dalgaformu şeklinde görüntüleme
- Çıkış gecikmesi, analiz, görüntüleme ve baz alma desteği
- Her kanal için bağımsız kontrol
- 3.5” TFT Geniş Ekran
- USB Host& Device Standart, LAN(LXI Core Device 2011) Standart , RS232 Standart ,Digital I/O,USB-GPIB(Opt.) arayüzleri vardır.
| Özellikler | Rigol DP831A |
|---|---|
| Çıkış | 3 |
| Çıkış 1 | 0 ile +8 V/DC arasında - Max. 5 A |
| Çıkış 2 | 0 ile +30 V/DC arasında - max. 2 A |
| Çıkış 3 | 0 ile -30 V/DC arasında - max. 2 A |
| Topraklama Paylaşımı | Çıkış 1 tek GND / Çıkış 2 ve Çıkış 3 paylaşımlı GND |
| Çıkış Gücü (max.) | 160 W |
| Yüksek Sıcaklık Kapatması | 55 °C |
| Çalışma Sıcaklığı | 0 °C ile 40 °C arasında |
| Soğutma Methodu | Fan Soğutması |
| Voltaj | Çıkış 1 | Çıkış 2 | Çıkış 3 |
|---|---|---|---|
| Çıkış Voltajı | 0 ile +8 V/DC arasında | 0 ile +30 V/DC arasında | 0 ile -30 V/DC arasında |
| Doğruluk | ±0.1% + 20 mV | ±0.1% + 20 mV | ±0.1% + 20 mV |
| Çözünürlük | 1mV (Standart) | 1mV (Standart) | 1mV (Standart) |
| Yüksek Voltaj Koruması | 1 mV ile 8.8 V arasında | 1 mV ile 33 V arasında | -1 mV ile -33 V arasında |
| Yük Regülasyonu | < 0.01% + 2 mV | ||
| Line Regülasyonu | < 0.01% + 2 mV | ||
| Dalgalanma ve Gürültü | < 350 μV rms / 2 mVpp |
| Akım | Çıkış 1 | Çıkış 2 | Çıkış 3 |
|---|---|---|---|
| Çıkış Akımı (max.) | 5 A | 2 A | 2 A |
| Doğruluk | ±0.2% + 10 mA | ±0.2% + 10 mA | ±0.2% + 10 mA |
| Çözünürlük | 1mA (Standart) | 1mA (Standart) | 1mA (Standart) |
| Yüksek Akım Koruması | 0.1 mA ile 5.5 A arasında | 0.1 mA ile 2.2 A arasında | 0.1 mA ile 2.2 A arasında |
| Yük Regülasyonu | < 0.01% + 250 μA | ||
| Line Regülasyonu | < 0.01% + 250 μA | ||
| Dalgalanma ve Gürültü | < 2 mA rms |
| Model | Rigol DP831A |
|---|---|
| Ekran | 8.9 cm (3.5") WVGA-Renkli-LCD |
| Ekran Çözünürlüğü | 320 × 240 Pixel |
| Bağlantı Arayüzleri | USB hostUSB device LAN (LXI Standart) (Standart)RS232 (Standart)GPIB (IEE-488, (Opsiyonel adaptör ile)Digital IO Ports (Standart) |
| Boyutlar (W × H × D) | 23.9 cm × 15.7 cm × 41.8 cm(9.41" × 6.18" × 16.46") |
| Ağırlık | 9.0 kg(19.84 lbs) |
| Besleme | 230 V/AC, 115 V/AC or 100 V/AC (adjustable) |
| Takip Fonksiyonu (Tracking function) | İki 30 V çıkış bağlanabilir. İzleme işlevi etkinleştirildiğinde, yalnızca bir çıkışı değiştirmeniz gerekir ve diğer 30 V çıkışı otomatik olarak aynı değere ayarlanır (karşılık gelen ters kutup ile). |
Kullanım Alanları
- Analog ve dijital devre testleri
- Simetrik güç gerektiren devreler (± besleme)
- Ar-Ge ve mühendislik çalışmaları
- Üretim ve kalite kontrol süreçleri
- Üniversite ve teknik eğitim laboratuvarları
| Çıkış Sayısı | : | 3 |
| Çıkış Gücü | : | 160 W |
| Çıkış Voltajı | : | 0/-30 VDC, 0/+8 VDC, 0/+30 VDC |
| Çıkış Akımı | : | 2 A, 5 A |
