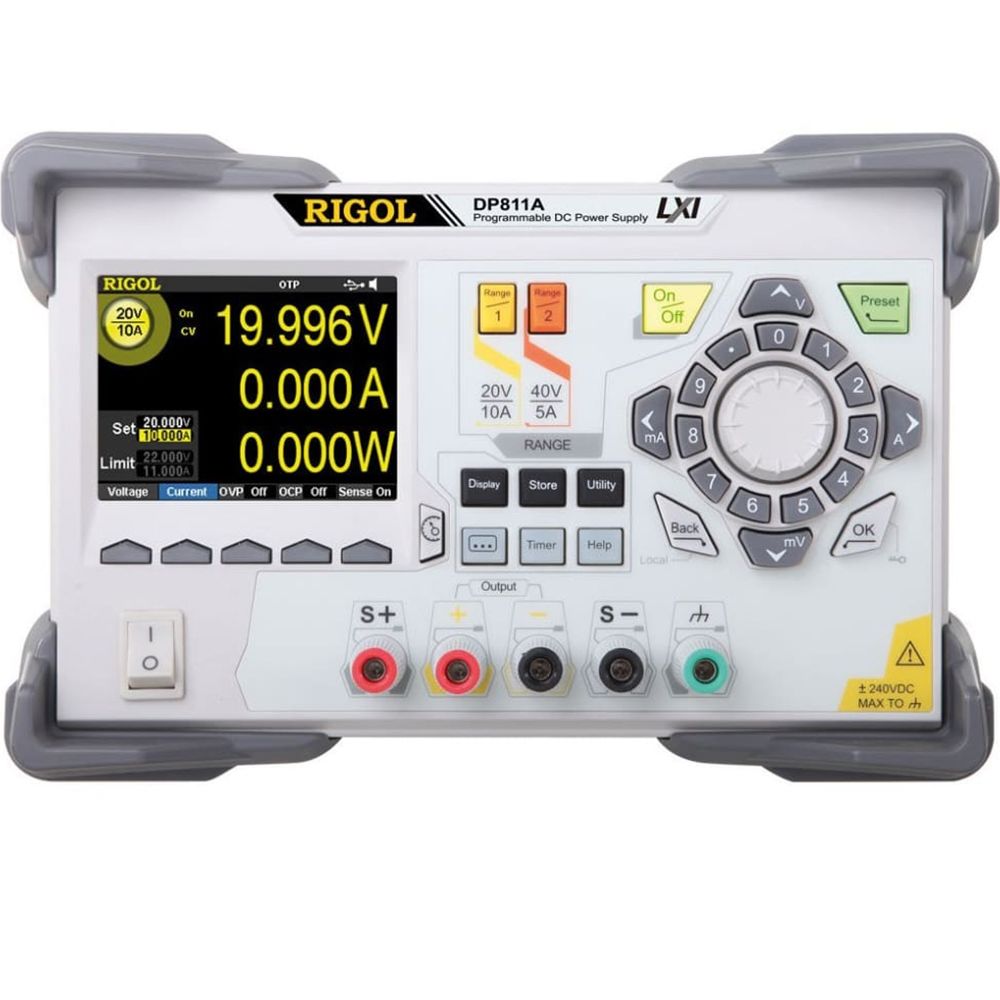

Rigol DP811A 200W 20V 10A/40V 5A Tek Çıkışlı Çift Kademeli Programlanabilir DC Güç Kaynağı
55.543,27 TL
Kategori
Marka
Stok Kodu
DP811A
Fiyat
874,50 EUR + KDV
*5.913,04 TL den başlayan taksitlerle!
Rigol DP811A 200W 20V 10A/40V 5A Tek Çıkışlı Çift Kademeli Programlanabilir DC Güç Kaynağı, yüksek hassasiyetli test ve ölçüm uygulamaları için tasarlanmış profesyonel bir laboratuvar güç kaynağıdır. Tek çıkışlı yapısına rağmen çift kademeli (dual range) çalışma özelliği sayesinde farklı voltaj ve akım ihtiyaçlarına esnek çözümler sunar.
Cihaz; 0–20V / 10A ve 0–40V / 5A olmak üzere iki farklı çalışma aralığı ile toplam 200W güç kapasitesi sağlar. Bu sayede hem yüksek akım hem de yüksek voltaj gerektiren uygulamalarda optimum performans elde edilir.
Düşük ripple (<350 µVrms), yüksek doğruluk ve hızlı transient tepki süresi (<50 µs) ile hassas elektronik devrelerde stabil ve güvenilir güç sağlar.
DP800 serisinin gelişmiş “A” modeli olan DP811A; dahili V, A, W ölçüm, dalga formu izleme, zamanlama ve analiz fonksiyonları ile kullanıcıya gelişmiş kontrol imkânı sunar. USB, LAN, RS232 ve dijital I/O bağlantıları sayesinde uzaktan kontrol ve otomasyon sistemlerine kolay entegrasyon sağlar.
Teknik Özellikler
Kullanım Alanları
Cihaz; 0–20V / 10A ve 0–40V / 5A olmak üzere iki farklı çalışma aralığı ile toplam 200W güç kapasitesi sağlar. Bu sayede hem yüksek akım hem de yüksek voltaj gerektiren uygulamalarda optimum performans elde edilir.
Düşük ripple (<350 µVrms), yüksek doğruluk ve hızlı transient tepki süresi (<50 µs) ile hassas elektronik devrelerde stabil ve güvenilir güç sağlar.
DP800 serisinin gelişmiş “A” modeli olan DP811A; dahili V, A, W ölçüm, dalga formu izleme, zamanlama ve analiz fonksiyonları ile kullanıcıya gelişmiş kontrol imkânı sunar. USB, LAN, RS232 ve dijital I/O bağlantıları sayesinde uzaktan kontrol ve otomasyon sistemlerine kolay entegrasyon sağlar.
Teknik Özellikler
- DP811A tek çıkışlı 2 kademelidir, toplam güç maksimum 200W
- DP811A, tek kanal iki kademeli olarak 40V / 5A ve 20V / 10 A olarak çıkış verebilir.
- Düşük Ripple Gürültüsü (<350uVrms / 2mVpp)
- Mükemmel lineer doğrultma oranı ve yük doğrultma oranı 0.01%
- Hızlı transient cevabı (<50us)
- Standart OVP/OCP/OTP koruma fonksiyonları. (Yüksek Voltaj, Yüksek Akım ve Yüksek Sıcaklık)
- Standart zamanlama fonksiyonu
- Kullanıma hazır V,A,W ölçülendirme ve dalgaformu şeklinde görüntüleme
- Çıkış gecikmesi, analiz, görüntüleme ve tetikleme desteği
- Her kanal için bağımsız kontrol
- 3.5” TFT Geniş Ekran
- USB Host& Device Standart , LAN(LXI Core Device 2011) Standart , RS232 Standart ,Digital I/O,USB-GPIB(Opt.) arayüzleri vardır.
Özelliker |
Rigol DP811A |
|---|---|
| Çıkış Sayısı | Seçilebilir 2 kademli 1 Çıkış |
| Voltaj / Akım Aralığı | 0V - 20 V/DC / max.10A ve 0V - 40 V/DC / max. 5A |
| Topraklama | Çıkış1 tek GND |
| Çıkış Gücü (max.) | 200 W |
| Aşırı Sıcaklık Kapanması | 55 °C |
| Çalışma Sıcaklığı | 0 °C ile 40 °C arasında |
| Soğutma Methodu | Fan Soğutması |
| Çıkış Voltajı | Çıkış Kademesi 1 | Çıkış Kademesi 2 |
|---|---|---|
| Çıkış Voltajı | 0 ile 20 V/DC arasında | 0 ile 40 V/DC arasında |
| Doğruluk | ±0.05% + 10 mV | ±0.05% + 10 mV |
| Çözünürlük | 1mV (Standart) | 1mV (Standart) |
| Yüksek Voltaj Koruması | 100 mV ile 22 V | 100 mV ile 44 V |
| Yük Regülasyonu | < 0.01% + 2 mV | |
| Line Regülasyonu | < 0.01% + 2 mV | |
| Dalgalanma ve Gürültü | < 350 μV rms / 2 mVpp |
| Çıkış Akımı | Çıkış Kademesi 1 | Çıkış Kademesi 2 |
|---|---|---|
| Maksimum Çıkış Akımı | 10 A | 5 A |
| Doğruluğu | ±0.1% + 10 mA | ±0.1% + 10 mA |
| Çözünürlük | 1mA (Standart) | 1mA (Standart) |
| Yüksek Akım Koruması | 0.1 A ile 11 A | 0.1 A ile 5.5 A |
| Yük Regülasyonu | < 0.01% + 250 μA | |
| Line Regülasyonu | < 0.01% + 250 μA | |
| Dalgalanma ve Gürültü | < 2 mA rms |
| Model | Rigol DP811A |
|---|---|
| Ekran | 8.9 cm (3.5") WVGA-Renkli-LCD |
| Ekran Çözünürlüğü | 320 × 240 Pixel |
| Bağlantı Arayüzleri | USB host USB device LAN (LXI) (Standart) RS232 (Standart) GPIB (IEE-488, opsiyonel USB - GPIB adapter ile) Ayrı Topraklama Bağlantısı (Separate ground connection) Digital IO Portları (Standart) |
| Boyutlar (W × H × D) | 23.9 cm × 15.7 cm × 41.8 cm(9.41" × 6.18" × 16.46") |
| Ağırlık | 9.0 kg(19.84 lbs) |
| Besleme | 230 V/AC, 115 V/AC or 100 V/AC (ayarlanabilir) |
Kullanım Alanları
- Elektronik devre test ve analizleri
- Yüksek akım veya yüksek voltaj gerektiren uygulamalar
- Ar-Ge ve mühendislik çalışmaları
- Üretim ve kalite kontrol süreçleri
- Güç elektroniği ve otomasyon sistemleri
| Çıkış Sayısı | : | 1 |
| Çıkış Gücü | : | 200 W |
| Çıkış Voltajı | : | 0/+20 VDC, 0/+40 VDC |
| Çıkış Akımı | : | 5 A, 10 A |
