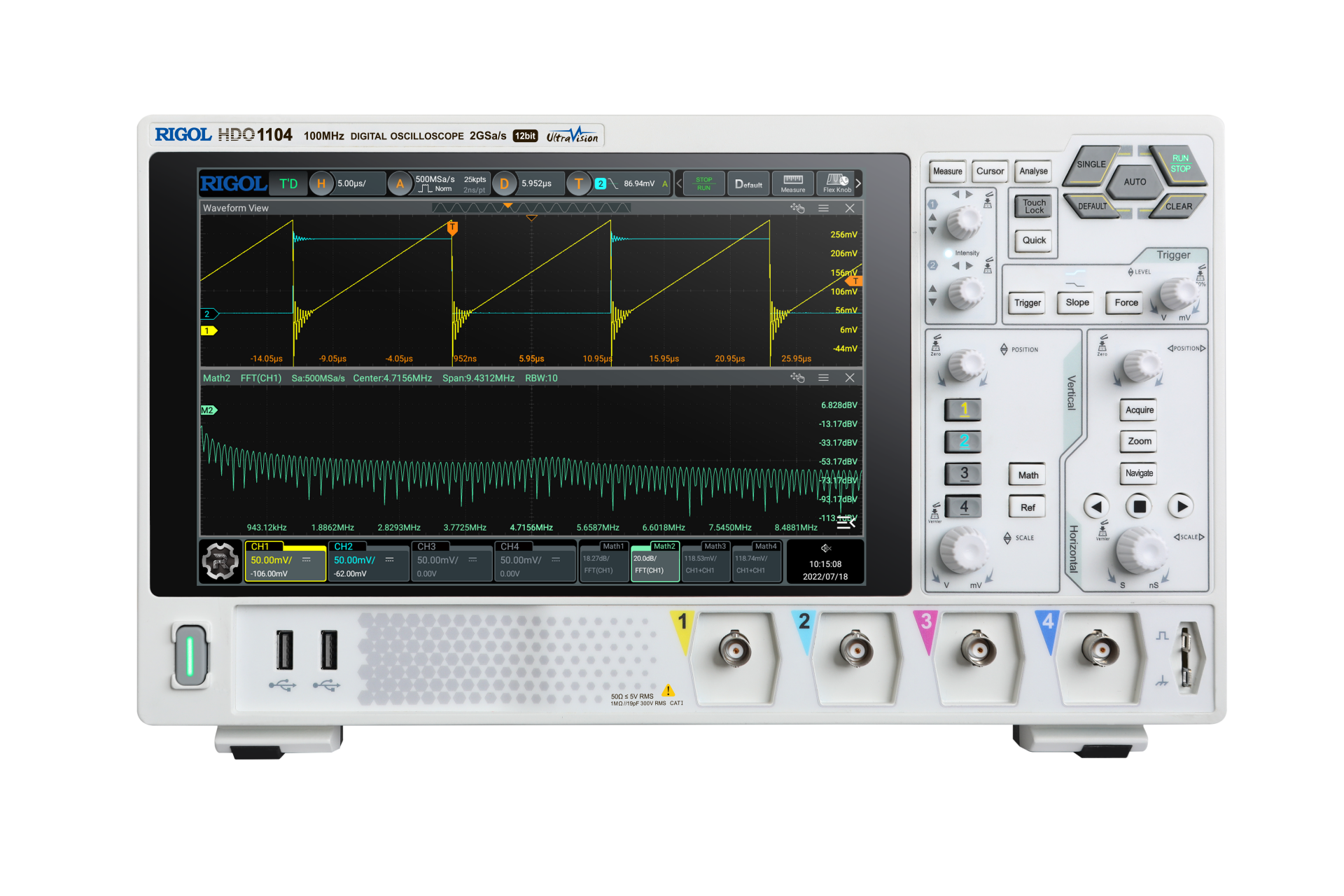

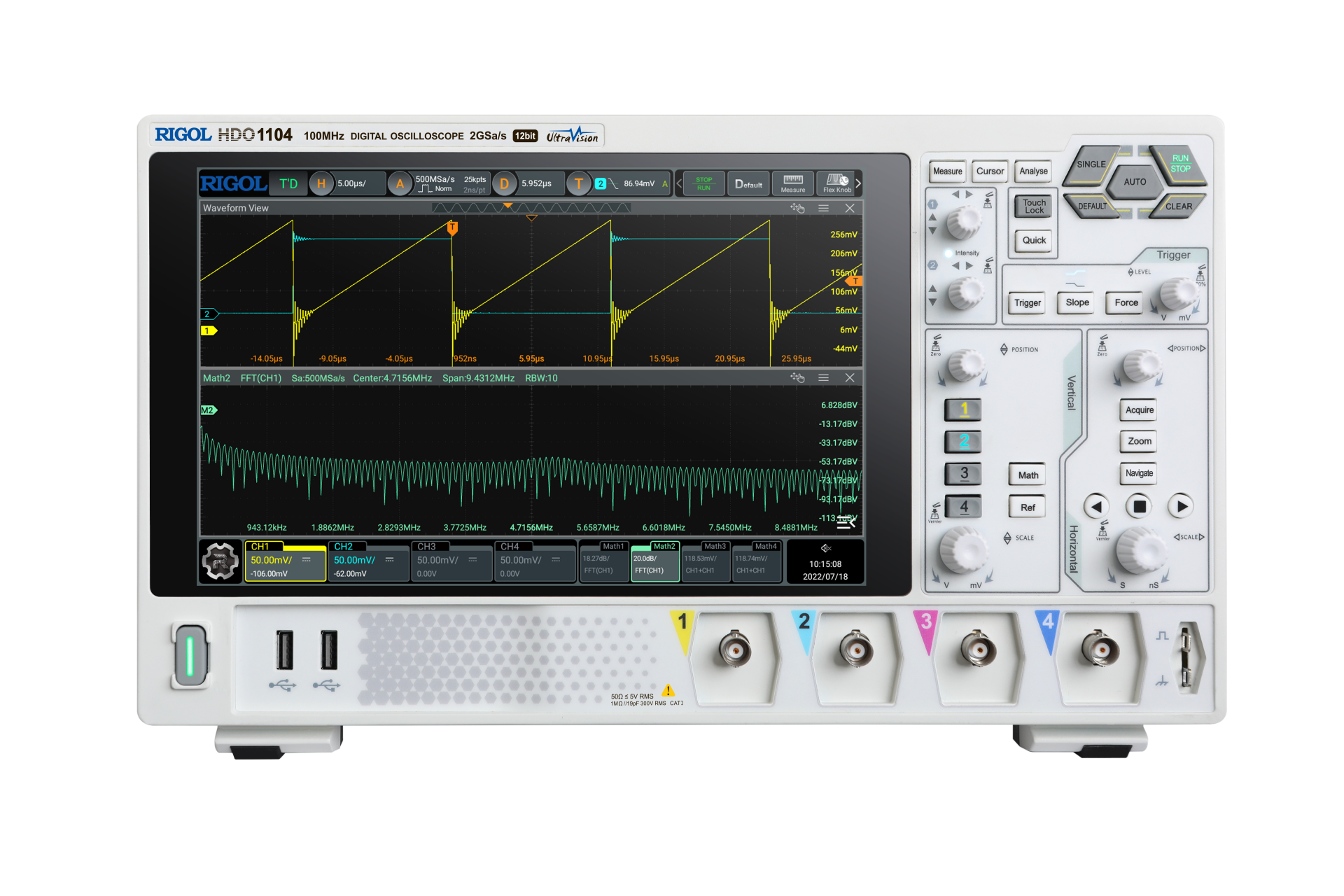

Rigol DHO1104 100MHz 4 Kanallı Dijital Osiloskop
98.626,52 TL
Kategori
Marka
Stok Kodu
DHO1104
Fiyat
1.545,50 EUR + KDV
*10.499,61 TL den başlayan taksitlerle!
Rigol DHO1104 100MHz 4 Kanallı Dijital Osiloskop, modern elektronik test ve ölçüm ihtiyaçları için geliştirilmiş yüksek çözünürlüklü ve güçlü bir analiz cihazıdır. 100 MHz bant genişliği ve 4 analog kanal yapısı sayesinde karmaşık sinyallerin detaylı ve eş zamanlı analizine olanak tanır.
DHO1000 serisinin bu modeli, Rigol’un yeni nesil Centaurus chipset teknolojisi ile donatılmış olup gerçek 12-bit dikey çözünürlük sunar. Bu sayede klasik 8-bit osiloskoplara kıyasla çok daha düşük gürültü ve yüksek ölçüm doğruluğu elde edilir.
2 GSa/s gerçek zamanlı örnekleme hızı ve 100 Mpts’e kadar bellek derinliği (opsiyonel) ile hızlı değişen sinyallerin detaylı analizini sağlar. UltraAcquire modu ile 1.500.000 wfms/s dalga formu yakalama hızı sayesinde sinyal kaçırma riski minimuma iner.
10.1 inç yüksek çözünürlüklü dokunmatik ekranı ve kullanıcı dostu arayüzü ile kolay kullanım sunan Rigol DHO1104; Ar-Ge, eğitim, üretim ve bakım uygulamalarında profesyonel performans sağlar.
Teknik Özellikler
Kullanım Alanları
DHO1000 serisinin bu modeli, Rigol’un yeni nesil Centaurus chipset teknolojisi ile donatılmış olup gerçek 12-bit dikey çözünürlük sunar. Bu sayede klasik 8-bit osiloskoplara kıyasla çok daha düşük gürültü ve yüksek ölçüm doğruluğu elde edilir.
2 GSa/s gerçek zamanlı örnekleme hızı ve 100 Mpts’e kadar bellek derinliği (opsiyonel) ile hızlı değişen sinyallerin detaylı analizini sağlar. UltraAcquire modu ile 1.500.000 wfms/s dalga formu yakalama hızı sayesinde sinyal kaçırma riski minimuma iner.
10.1 inç yüksek çözünürlüklü dokunmatik ekranı ve kullanıcı dostu arayüzü ile kolay kullanım sunan Rigol DHO1104; Ar-Ge, eğitim, üretim ve bakım uygulamalarında profesyonel performans sağlar.
Teknik Özellikler
- 100 MHz Bant Aralığı
- 4 + Ext. Giriş Kanalı
- ≤ 3.5 ns Yükselme Süresi
- Gerçek Zamanlı Örnekleme
- Tek Kanalda 2 GSa/s Örnekleme, Yarım Kanallarda 1 GSa/s, Tüm Kanallarda 500 MSa/s Örnekleme Oranı
- Tek Kanalda 50 Mpts Örnekleme, Yarım Kanallarda 25 Mpts, Tüm Kanallarda 12.5 Mpts Standart Bellek
- Tek Kanalda 100 Mpts Örnekleme, Yarım Kanallarda 50 Mpts, Tüm Kanallarda 25 Mpts Opsiyonel Bellek
- Vektör Modda 50,000 wfms/s, UltraAcquire Modda 1,500,000 wfms/s Maks. Dalga Formu Yakalama Hızı
- 12 bit Dikey Çözünürlük- 500.000'e Kadar Gerçek Zamanlı Dalga Formu Kaydı ve Oynatma Donanımı
- 10.1 inç Kapasitif Multi-Touch Ekran
- 1280×800 Ekran Çözünürlüğü
| Model |
DHO1104 |
| Kanallar |
4 |
| Bant Genişliği |
100 MHz |
| Yükseliş Zamanı |
3,5 ns |
| Aynı Oran |
2 GSa/S (tek kanal) |
| Bellek Derinliği |
50 Mpts (tek kanal) |
| Dalga biçimi yakalama oranı |
50.000 wfms/s |
| Dikey ölçek faktörü |
500 μV/div - 10V/div |
| Zaman tabanı aralığı |
2 ns/div - 1 ks/div |
| Dahili depolama |
8 GB |
| Arayüzler |
LAN, HDMI, USB Host, USB Device, Başarılı/Başarısız, Tetikleme |
| Kod çözme seçenekleri |
I2C, SPI, UART/RS232, CAN, LIN |
| Ekran |
10.1" TFT LCD kapasitif çoklu dokunuş (1280 x 800) |
| Boyutlar |
358.14 x 214.72 x 120.62 mm |
| Ağırlık |
3.8 kg |
Kullanım Alanları
- Elektronik devre tasarımı ve hata ayıklama
- Gömülü sistem ve haberleşme protokol analizi
- Güç elektroniği testleri
- Ar-Ge ve mühendislik çalışmaları
- Eğitim laboratuvarları
- Endüstriyel bakım ve servis
| Bant Genişliği | : | 100 MHz |
| Kanal Sayısı | : | 4 Kanal |
