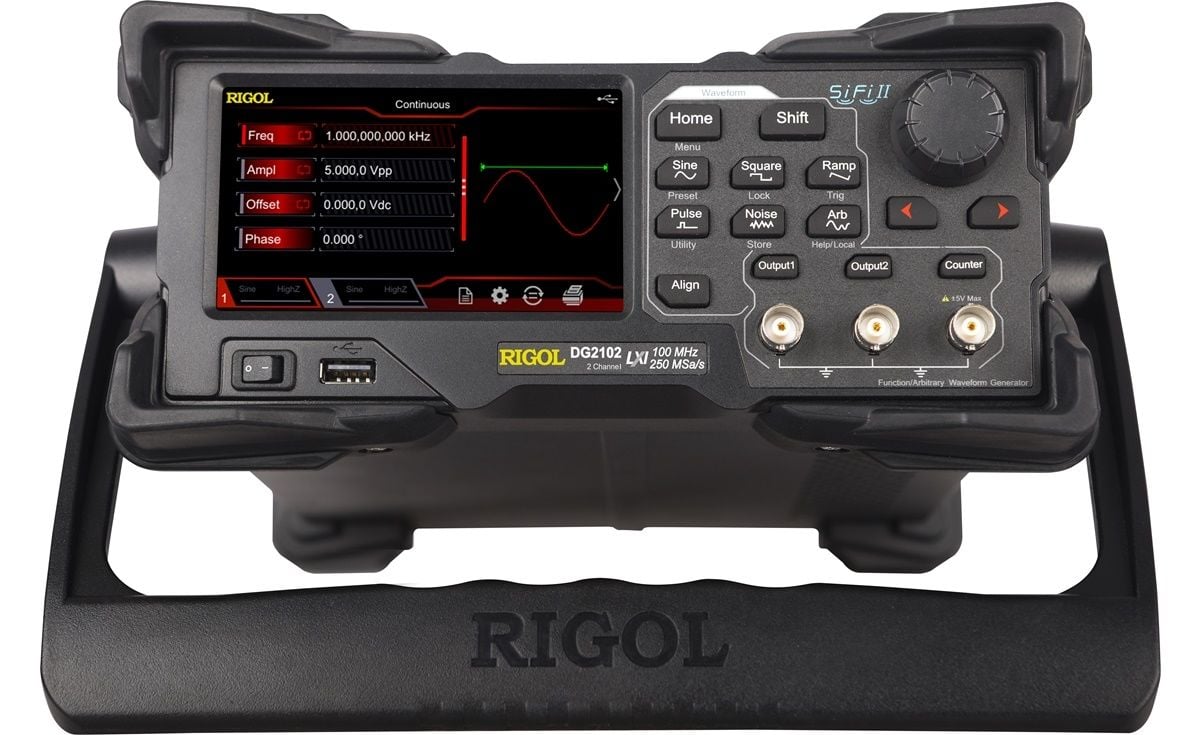

Rigol DG2102 100 MHz 2 Kanallı Sinyal Jeneratörü
63.577,83 TL
Kategori
Marka
Stok Kodu
DG2102
Fiyat
1.001,00 EUR + KDV
*6.768,39 TL den başlayan taksitlerle!
Rigol DG2102 100 MHz 2 Kanallı Sinyal Jeneratörü, elektronik test, Ar-Ge ve üretim süreçlerinde yüksek doğrulukta sinyal üretimi sağlayan gelişmiş bir fonksiyon / arbitrary dalga form jeneratörüdür. DG2000 serisinin güçlü modellerinden biri olan bu cihaz, geniş frekans aralığı ve yüksek çözünürlük özellikleri ile profesyonel kullanıcılar için ideal bir çözümdür.
100 MHz maksimum çıkış frekansı, 2 bağımsız kanal yapısı ve 250 MSa/s örnekleme hızı ile farklı test senaryolarında esnek kullanım sunar. 16 bit dikey çözünürlük ve 16 Mpts dalga formu hafızası sayesinde karmaşık ve hassas sinyaller yüksek doğrulukla üretilebilir.
Rigol’un gelişmiş SiFi II (Signal Fidelity II) teknolojisi ile sinyaller nokta nokta oluşturularak distorsiyonsuz ve düşük jitter (≈200 ps) ile çıkış alınır. Bu sayede özellikle hassas RF ve gömülü sistem testlerinde güvenilir sonuçlar elde edilir.
Cihaz; fonksiyon jeneratörü, arbitrary dalga form üretici, pulse jeneratörü, noise jeneratörü, harmonik jeneratör ve frekans sayacı gibi birçok özelliği tek cihazda birleştirir. Ayrıca AM, FM, PM, ASK, FSK, PSK ve PWM gibi analog ve dijital modülasyon destekleri ile geniş uygulama alanı sunar.
160’tan fazla hazır dalga formu ile birlikte gelen DG2102, kullanıcıların özel sinyaller oluşturmasına da imkan tanır. USB ve LAN bağlantıları sayesinde uzaktan kontrol ve otomasyon sistemlerine entegrasyon kolaylıkla sağlanabilir.
Kutu İçeriği
Teknik Özellikler
Kullanım Alanları
100 MHz maksimum çıkış frekansı, 2 bağımsız kanal yapısı ve 250 MSa/s örnekleme hızı ile farklı test senaryolarında esnek kullanım sunar. 16 bit dikey çözünürlük ve 16 Mpts dalga formu hafızası sayesinde karmaşık ve hassas sinyaller yüksek doğrulukla üretilebilir.
Rigol’un gelişmiş SiFi II (Signal Fidelity II) teknolojisi ile sinyaller nokta nokta oluşturularak distorsiyonsuz ve düşük jitter (≈200 ps) ile çıkış alınır. Bu sayede özellikle hassas RF ve gömülü sistem testlerinde güvenilir sonuçlar elde edilir.
Cihaz; fonksiyon jeneratörü, arbitrary dalga form üretici, pulse jeneratörü, noise jeneratörü, harmonik jeneratör ve frekans sayacı gibi birçok özelliği tek cihazda birleştirir. Ayrıca AM, FM, PM, ASK, FSK, PSK ve PWM gibi analog ve dijital modülasyon destekleri ile geniş uygulama alanı sunar.
160’tan fazla hazır dalga formu ile birlikte gelen DG2102, kullanıcıların özel sinyaller oluşturmasına da imkan tanır. USB ve LAN bağlantıları sayesinde uzaktan kontrol ve otomasyon sistemlerine entegrasyon kolaylıkla sağlanabilir.
Kutu İçeriği
- 1 adet 1m BNC Kablosu
- Güç Adaptörü
- Kullanım Kılavuzu
- Kalibrasyon Sertifikası
Teknik Özellikler
- Bensersiz SiFi II (Signal Fidelity II) Teknoloji : Rastgele dalga biçimlerini nokta nokta oluşturarak; bozulma olmadan sinyali kurtarmak; doğru ve ayarlanabilir örnekleme oranı; tüm çıkış dalga formları için 200ps'ye kadar düşük Jitter (seğirme) zamanı.
- Kanal başı standart 16Mpts Arbitrary (isteğe bağlı) dalga formları için hafıza derinliği.
- DG2000 Serisi 2 kanallıdır ve bu 2 kanal aynı performansta ,eşit özelliklerde birbirinden bağımsız ayrı sinyal kaynaklarıdır.
- Yüksek Frekasn Kararlılığı: ±1 ppm; Düşük Faz Gürültüsü: -105 dBc/Hz
- Dahili high-order harmonik Jeneratörü ( en fazla 8. harmoniğe kadar )
- Dahili 7 basmak/s, tam özellikli 240 MHz band genişliği olan frekans sayıcı
- 160 adete kadar dahili dalga formları ; mühendislik uygulamaları, medikal elektronik, otomotiv elektroniği, matematik işlemleri ve diğer çeşitli alanları kapsayan müşterek sinyalleri kapsar.
- 250 MSa/s kadar örnekleme oranı, 16 bits dikey çözünürlük
- Arbitrary waveform sequence (keyfi dalga şekli dizisi) düzenleme fonksiyonu mevcuttur; isteğe bağlı dalga formları PC yazılımı aracılığıyla da oluşturulabilir
- Çeşitli analog ve Dijital Modülasyon Fonksiyonları: AM, FM, PM, ASK, FSK, PSK ve PWM.
- Standart dalga formu birleştirme fonksiyonu; temel dalga formları ile belirlenen dalga formlarını birleştime özelliği
- Standart kanal izleme işlevi (channel tracking function); etkinleştirildiğinde, her iki kanalın tüm parametreleri, kullanıcıların yapılandırmalarına göre güncellenir.
- Standart USB Host&Device arayüzü; USB-GPIB fonksiyonu destekler.
- 4.3'' TFT renkli, dokunmatik ekran
- RS232, PRBS, ve Dualtone çıkışlarını destekler
| Model | DG2102 |
|---|---|
| Max. Frekans | 100 MHz |
| Çözünürlük | 1 µHz |
| Örnekleme Oranı | 250 MSa/s |
| Dikey Çözünürlük | 16 bits |
| Max Genlik | 1 Vpp < 60 MHz |
| Frekans Sayıcı | up to 240 MHz |
| Kanal Sayısı | 2 |
Kullanım Alanları
- Elektronik devre tasarım ve testleri
- RF haberleşme sistemleri
- Gömülü sistem ve mikrodenetleyici testleri
- Eğitim ve laboratuvar uygulamaları
- Üretim ve kalite kontrol süreçleri
| Bant Genişliği | : | 100 MHz |
| Çıkış Sayısı | : | 2 |
