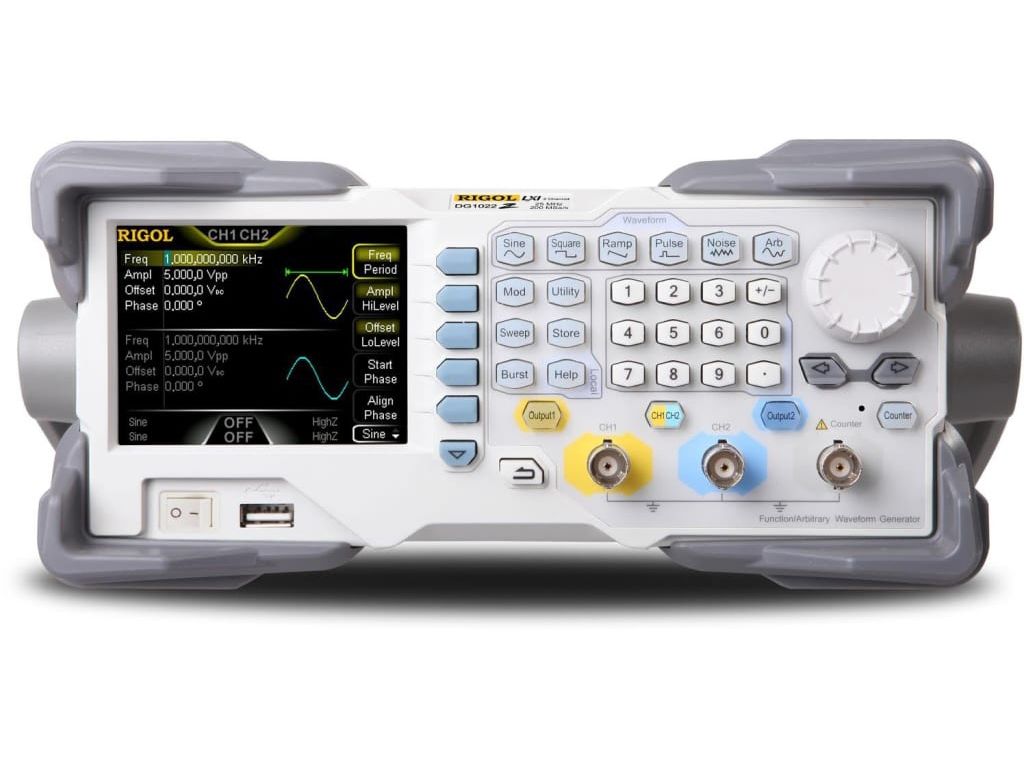

Rigol DG1022Z 25 MHz 2 Kanallı Sinyal Jeneratörü
33.486,65 TL
Kategori
Marka
Stok Kodu
DG1022Z
Fiyat
528,00 EUR + KDV
*3.564,93 TL den başlayan taksitlerle!
Rigol DG1022Z 25 MHz 2 Kanallı Sinyal Jeneratörü, elektronik test, Ar-Ge ve eğitim uygulamalarında yüksek doğrulukta sinyal üretimi sağlayan profesyonel bir fonksiyon ve arbitrary dalga form jeneratörüdür. DG1000Z serisinin giriş seviyesi ancak güçlü modellerinden biri olan bu cihaz, kompakt yapısı ve gelişmiş özellikleri ile geniş kullanım alanı sunar.
25 MHz maksimum çıkış frekansı, 2 bağımsız kanal yapısı ve 200 MSa/s örnekleme hızı sayesinde farklı test senaryolarında hassas ve stabil sinyal üretimi sağlar. 14 bit dikey çözünürlük ve standart 2 Mpts (opsiyonel 16 Mpts) dalga formu hafızası ile karmaşık sinyaller yüksek doğrulukla oluşturulabilir.
Rigol’un gelişmiş SiFi (Signal Fidelity) teknolojisi sayesinde düşük distorsiyon, yaklaşık 200 ps jitter ve yüksek sinyal kararlılığı elde edilir. Bu özellik, özellikle hassas elektronik devre ve RF testlerinde güvenilir ölçüm sonuçları sağlar.
DG1022Z modeli; fonksiyon jeneratörü, arbitrary dalga form üretici, pulse jeneratörü, noise jeneratörü, harmonik jeneratör ve frekans sayacı gibi birçok özelliği tek cihazda birleştirir. Ayrıca AM, FM, PM, ASK, FSK, PSK ve PWM gibi analog ve dijital modülasyon desteği ile geniş test senaryolarına uygundur.
160’tan fazla hazır dalga formu, kullanıcı tanımlı sinyal oluşturma desteği ve sezgisel arayüzü ile mühendislik, otomotiv, haberleşme ve eğitim uygulamalarında etkin şekilde kullanılabilir. USB, LAN ve USB Host bağlantıları sayesinde uzaktan kontrol ve otomasyon sistemlerine entegrasyon oldukça kolaydır.
Kutu İçeriği
Teknik Özellikler
Kullanım Alanları
25 MHz maksimum çıkış frekansı, 2 bağımsız kanal yapısı ve 200 MSa/s örnekleme hızı sayesinde farklı test senaryolarında hassas ve stabil sinyal üretimi sağlar. 14 bit dikey çözünürlük ve standart 2 Mpts (opsiyonel 16 Mpts) dalga formu hafızası ile karmaşık sinyaller yüksek doğrulukla oluşturulabilir.
Rigol’un gelişmiş SiFi (Signal Fidelity) teknolojisi sayesinde düşük distorsiyon, yaklaşık 200 ps jitter ve yüksek sinyal kararlılığı elde edilir. Bu özellik, özellikle hassas elektronik devre ve RF testlerinde güvenilir ölçüm sonuçları sağlar.
DG1022Z modeli; fonksiyon jeneratörü, arbitrary dalga form üretici, pulse jeneratörü, noise jeneratörü, harmonik jeneratör ve frekans sayacı gibi birçok özelliği tek cihazda birleştirir. Ayrıca AM, FM, PM, ASK, FSK, PSK ve PWM gibi analog ve dijital modülasyon desteği ile geniş test senaryolarına uygundur.
160’tan fazla hazır dalga formu, kullanıcı tanımlı sinyal oluşturma desteği ve sezgisel arayüzü ile mühendislik, otomotiv, haberleşme ve eğitim uygulamalarında etkin şekilde kullanılabilir. USB, LAN ve USB Host bağlantıları sayesinde uzaktan kontrol ve otomasyon sistemlerine entegrasyon oldukça kolaydır.
Kutu İçeriği
- 1 adet 1m BNC Kablosu
- Güç Adaptörü
- Kullanım Kılavuzu
- Kalibrasyon Sertifikası
Teknik Özellikler
- Mükemmel sinyal oluşturmak için SiFi (Signal Fidelity / Sinyal Doğruluğu) Teknolojisi
- Kanal Başı standart 2Mpts(DG1022Z) veya 8Mpts (DG1032Z ve DG1062Z) / 16Mpts/CH (opsiyonel) Kayıt Uzunluğu
- 2 tam fonksiyonel standart birbirinden bağımsız kanal
- ±1ppm frekans kararlılığı , -125dBc/Hz faz gürültüsü, 200ps düşük jitter
- Dahili 8 orders harmonik jeneratörü
- Dahili 7 basamak/s 200MHz 'e kadar frekans sayısı
- 160 adet dahili önceden düzenlenmiş dalga formları sezgisel keyfi dalga formu düzenleme yazılımı
- Full modülasyon desteği : AM, FM, PM, ASK, FSK, PSK and PWM
| Model | DG1022Z |
|---|---|
| Max. Frekans | 25 MHz |
| Hafıza | 2 MPts(16 MPts opsiyonel) |
| Max. Örnekleme Oranı | 200 MSa/s |
| Çözünürlük | 1 µHz |
| Kanal Sayısı | 2 |
| Jeneratör | Fonksiyon / Dalgaformu Jeneratörü Rigol DG1022Z |
|---|---|
| Ekran | 8,9 cm (3.5") TFT with 16M colors |
| Çözünürlüğü | 320 × 240 Pixel |
| Arayüzler | USB-Host, USB-Device, LAN Portu |
| Boyutlar | 318,4 mm × 261,5 mm × 112 mm (12.54" × 10.3" × 4.41") |
| Ağırlık | 3.2 kg (7.055 lbs) |
| Desteklene İşletim Sistemleri | Windows XP, Vista (32/64Bit), Windows 7 (32/64Bit), Windows 8 (32/64Bit) |
| Fonksiyon | Fonksiyon / Dalgaformu Jeneratörü Rigol DG1022Z |
|---|---|
| Kanal Sayısı | 2 |
| Sinyaller | Sine, Rectangle, Pulse, Ramp, Noise, Harmonics, 160 predefined arbitrary Waveforms, free definineable arbitrary Waveforms |
| Dikey Çözünürlüğü | 14 bit |
| Genlik | ≤10 MHz: 2,5 mVpp to 10 Vpp≤30 MHz: 2,5 mVpp to 5.0 Vpp≤60 MHz: 2,5 mVpp to 2.5 Vpp |
| DC Ofset | ±5 V (50 Ω) |
| Örnekleme Oranı | 200 MSa/s |
| Frequency Range Sine | 1 µHz - 25 MHz |
| Frequency Range Square | 1 µHz - 25 MHz |
| Frequency Range Pulse | 1 µHz - 15 MHz |
| Frequency Range Ramp | 1 µHz - 500 KHz |
| Frequency Range Harmonics | 1 µHz - 10 MHz |
| Frequency Range Arbitrary | 1 µHz - 10 MHz |
| Frequency Range Noise | 25 MHz (-3db) |
| Resolution | 1 µHz |
Kullanım Alanları
- Elektronik devre tasarım ve testleri
- RF ve haberleşme sistemleri
- Gömülü sistem geliştirme
- Eğitim ve laboratuvar uygulamaları
- Üretim ve kalite kontrol süreçleri
| Bant Genişliği | : | 25 MHz |
| Çıkış Sayısı | : | 2 |
