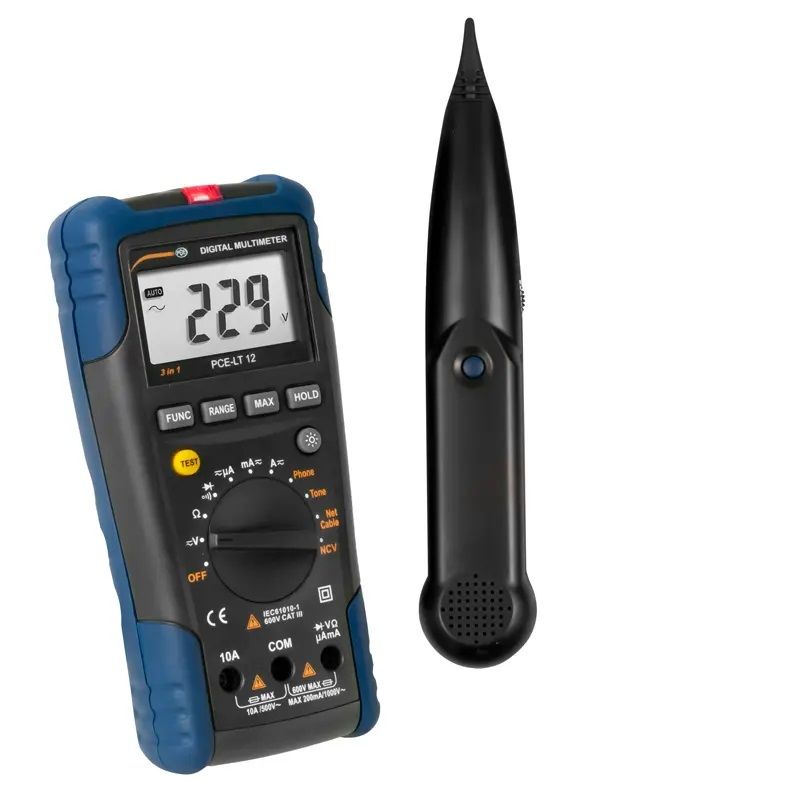

PCE LT-12 Multimetre
Çeşitli ölçüm fonksiyonu / Elektrik teknisyenleri ve bilgi teknolojisi (IT) çalışanları için / Ağ bağlantı
kablolarının analizi / Telefon bağlantısı testi / Voltaj ve akım ölçümü / NCV / Arka aydınlatma
Multimetre PCE-LT 12, çok yönlü bir ölçüm cihazıdır. Multimetre ile standart voltaj ve akım ölçümlerinin yanı sıra ağ analizi de gerçekleştirilebilir. Multimetre, ağ analizinde LAN bağlantılarını doğru kablolama ve fonksiyon açısından kontrol etmek için kullanılabilir. Bunun haricinde, telefon bağlantıları da fonksiyon açısından kontrol edilebilir. Kabloların bulunamaması durumunda multimetre bu konuda yardımcı olabilir.
Multimetrenin kablo bulucu fonksiyonu sayesinde kullanıcı gerekli kabloyu anında bulabilir. Bunu gerçekleştirmek için multimetrenin kablo bağlantısına bağlanması gerekir. Multimetre burada verici görevi görür. Teslimat içeriğinde yer alan alıcı sayesinde multimetre ile kablo demetinde ya da duvar arkasında istenilen kablo kolaylıkla bulunabilir.
Bir hat üzerinde voltaj olup olmadığını kontrol etmek için multimetrede NCV (Temassız Voltaj) fonksiyonu bulunur. Bu fonksiyonda multimetrenin sadece hat üzerinde tutulması gerekir. Multimetre hem akustik hem de görsel olarak hat üzerinde bir voltaj olduğunu kullanıcıya bildirir. Multimetre, temassız ölçüm fonksiyonu sayesinde elektrik çarpmalarından kaynaklanan iş kazalarını azaltır.
ÖZELLİKLER
TEKNİK BİLGİLER
| Ölçüm Fonksiyonu | |||
| AC Voltaj | |||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet (ölçüm değerinin) | |
| 200 mV | 0.1 mV | ± (0.8% + 5 dijit) | |
| 2 V | 1 mV | ± (0.8% + 5 dijit) | |
| 20 V | 0.01 V | ± (0.8% + 5 dijit) | |
| 200 V | 0.1 V | ± (0.8% + 5 dijit) | |
| 750 V | 1 V | ± (0.8% + 5 dijit) | |
| Maksimum Giriş Voltajı: 750 V AC | |||
| Frekans Aralığı: 40 ... 400 Hz | |||
| Dönüşüm RMS | |||
| DC Voltaj | |||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet (ölçüm değerinin) | |
| 200 mV | 0.1 mV | ± (0.5% + 5 dijit) | |
| 2 V | 1 mV | ± (0.5% + 5 dijit) | |
| 20 V | 0.01 V | ± (0.5% + 5 dijit) | |
| 200 V | 0.1 V | ± (0.5% + 5 dijit) | |
| 1000 V | 1 V | ± (0.8% + 5 dijit) | |
| Maksimum Giriş Voltajı: 1000 V DC | |||
| Alternatif Akım (AC) | |||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet (ölçüm değerinin) | |
| 200 μA | 0.1 μA | ± (1.5% + 5 dijit) | |
| 2000 μA | 1 μA | ± (1.5% + 5 dijit) | |
| 20 mA | 0.01 mA | ± (1.5% + 5 dijit) | |
| 200 mA | 0.1 mA | ± (1.5% + 5 dijit) | |
| 2 A | 0.001 A | ± (3.0% + 5 dijit) | |
| 20 A | 0.01 A | ± (3.0% + 5 dijit) | |
| μA, mA’da Aşırı Yük Koruması: 200 mA / 1000 V sigorta | |||
| A’da Aşırı Yük Koruması: 10 A / 500 V sigorta | |||
| Maksimum Giriş Akımı μA: 2000 μA | |||
| Maksimum Giriş Akımı mA: 200 mA | |||
| Maksimum Giriş Akımı A: 10 A | |||
| Frekans Aralığı: 40 ... 400 Hz | |||
| Dönüşüm RMS | |||
| Ölçüm Fonksiyonu | |||
| Doğru Akım | |||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet (ölçüm değerinin) | |
| 200 μA | 0.1 μA | ± (1.2% + 5 dijit) | |
| 2000 μA | 1 μA | ± (1.2% + 5 dijit) | |
| 20 mA | 0.01 mA | ± (1.2% + 5 dijit) | |
| 200 mA | 0.1 mA | ± (1.2% + 5 dijit) | |
| 2 A | 0.001 A | ± (2.0% + 5 dijit) | |
| 20 A | 0.01 A | ± (2.0% + 5 dijit) | |
| μA, mA’da Aşırı Yük Koruması: 200 mA / 1000 V sigorta | |||
| A’da Aşırı Yük Koruması: 10 A / 500 V sigorta | |||
| Maksimum Giriş Akımı μA: 2000 μA | |||
| Maksimum Giriş Akımı mA: 200 mA | |||
| Maksimum Giriş Akımı A: 10 A | |||
| Ölçüm Fonksiyonu | |||
| Direnç | |||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet (ölçüm değerinin) | |
| 200 Ω | 0.1 Ω | ± (1.0% + 5 dijit) | |
| 2 kΩ | 0.001 kΩ | ± (1.0% + 5 dijit) | |
| 20 kΩ | 0.01 kΩ | ± (1.0% + 5 dijit) | |
| 200 kΩ | 0.1 kΩ | ± (1.0% + 5 dijit) | |
| 2 MΩ | 0.001 MΩ | ± (1.0% + 5 dijit) | |
| 20 MΩ | 0.01 MΩ | ± (1.0% + 5 dijit) | |
| Diyot Ölçümü | |||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet (ölçüm değerinin) | |
| İleri gerilimi gösterir. | 1 mV | - | |
| Süreklilik Testi | |||
| Ölçüm Aralığı | Çözünürlük | Hassasiyet (ölçüm değerinin) | |
| <70 Ω’da sinyal sesi | 0.1 Ω | - | |
| Genel Teknik Özellikler | |||
| Ölçüm Aralığı Seçimi | Otomatik ve manuel | ||
| Alıcı İle Ölçüm | Kablo köprülerinin tespiti, kablo hatlarının tespiti | ||
| Ağ Fonksiyonu İle Ölçüm |
Açık ve kapalı devrelerin, yanlış bağlantının, “bölünmüş çift”, “ters” bağlantının tespiti, ağ entegrasyon testi, tarama testi |
||
| Diğer Ölçüm Fonksiyonları | "NCV" tespiti, telefon bağlantısı testi | ||
| Ekran | LCD, 1999 dijit | ||
| Aşırı Yük Göstergesi | "OL" | ||
| Otomatik Kapanma | 15 dakika hareketsizlikten sonra | ||
| Sigorta | F10 A / 500 V, F200 mA / 1000 A | ||
| Pil Göstergesi | Pil boşaldığında gösterilir. | ||
| Güç Kaynağı | 9 V blok pil | ||
| Çevre Koşulları |
0 ... 40 °C |
||
| Boyut | 195 x 92 x 55 mm | ||
| Ağırlık | Yaklaşık 400 g (pil ile) | ||
TESLİMAT İÇERİĞİ
1 x Alıcı,
1 x Ölçüm Ucu Çifti,
1 x Bağlantı Adaptörü,
2 x 9 V Blok Pil,
1 x Kullanım Kılavuzu.
| AC Volt | : | 750 Volt |
| DC Volt | : | 1000 Volt |
| AC Amper | : | 20 Amper |
| DC Amper | : | 20 Amper |
| True-Rms | : | Var |
