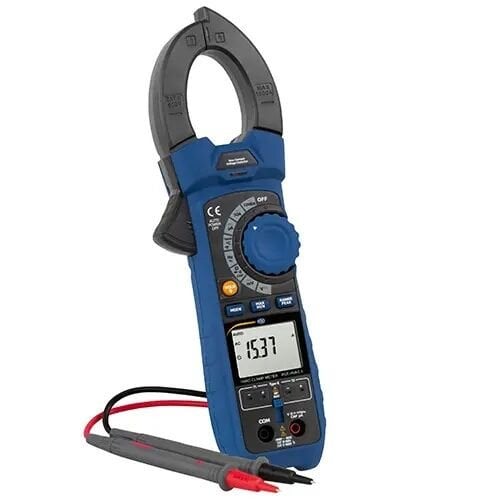

Pens ampermetre PCE-HVAC 6, ısıtma, havalandırma ve iklimlendirme teknolojileri alanındaki ustalar için özel olarak geliştirilmiştir. Pens ampermetre, bu alandaki pek çok bakım ve test çalışmaları için idealdir ve pek çok cihazı tek bir cihazda birleştirir. Pens ampermetre ile pens aracılığıyla DC ve AC aralığında 1000 A’ya kadar akım ölçümü yapmak mümkündür. Bunun yanı sıra 600 V’ye kadar olan AC/DC voltajı da belirlenebilir. Elektrik iletkeninin hızlı ve kolay testi için pens ampermetre temassız voltaj algılama ile donatılmıştır.

Pens ampermetre ile direnç ve kapasite ölçümleri de yapılabilir. Diyot ve süreklilik testi, pens ampermetrenin elektriksel ölçüm fonksiyonlarını tamamlar. Pens ampermetrenin K tipi termokupl için 2 ölçüm girişi bulunur. Termokupl ile ısıtma sistemlerinin akışı ve geri dönüş sıcaklığı ölçülebilir.

Pens ampermetre PCE-HVAC 6, bir servis çalışanının günlük çalışma hayatını kolaylaştırmak için geliştirilmiştir. Pens ampermetrenin sağlam plastik gövdesi darbelere dayanıklıdır ve gövde etrafındaki kauçuk kaplama, eldiven giyildiğinde bile güvenli bir şekilde tutulmasını sağlar. Pens ampermetrenin karanlık ortamlarda okumayı kolaylaştıran arka aydınlatmalı LED ekranı bulunur. Pens ampermetrenin pens ucunda bir ölçüm noktası aydınlatması mevcuttur.

ÖZELLİKLER

- 1000 A’ya kadar akım ölçümü

- Ölçüm yuvası kapağı

- 600 V’ye kadar voltaj ölçümü

- 2 termokupl aracılığıyla sıcaklık ölçümü

- Ölçüm noktası aydınlatması, ekran aydınlatması

- Temassız voltaj algılama

TEKNİK BİLGİLER

Akım Ölçümü DC A
Ölçüm Aralığı	Çözünürlük	Hassasiyet (ölçüm değerinin)
500 μA	0.01 μA	± (1% + 6 dijit)
5000 μA	0.1 μA	± (1% + 6 dijit)
50 A	0.01A	± (2.5% + 5 dijit)
1000 A	0.1 A	± (2.5% + 30 dijit)

Akım Ölçümü AC A
Ölçüm Aralığı	Çözünürlük	Hassasiyet (ölçüm değerinin)
500 μA	0.01 μA	± (1.5% + 30 dijit)
5000 μA	0.1 μA	± (1.5% + 30 dijit)
50 A	0.01A	± (2.5% + 30 dijit)
1000 A	0.1 A	± (2.8% + 30 dijit)

Not: AC A ölçümleri için hassasiyet, ölçüm aralığının %5’i ila %100’ü arasındaki aralığı ifade eder.

Direnç Ölçümü
Ölçüm Aralığı	Çözünürlük	Hassasiyet (ölçüm değerinin)
500 Ω	0.01	± (1% + 9 dijit)
5 kΩ	0.0001	± (1% + 5 dijit)
50 kΩ	0.001	± (1% + 5 dijit)
500 kΩ	0.01	± (1% + 5 dijit)
5 MΩ	0.0001	± (3% + 10 dijit)
50 MΩ	0.001	± (3.5% + 10 dijit)

Voltaj Ölçümü DC V
Ölçüm Aralığı	Çözünürlük	Hassasiyet (ölçüm değerinin)
500 mV	0.01 mV	± (0.1 % + 8 dijit)
5 V	0.0001 V	± (0.1 % + 4 dijit)
50 V	0.001 V	± (0.1 % + 4 dijit)
500 V	0.01 V	± (0.1 % + 4 dijit)
600 V	0.1 V	± (0.5 % + 4 dijit)

Voltaj Ölçümü AC V (50 Hz ... 100 Hz)
Ölçüm Aralığı	Çözünürlük	Hassasiyet (ölçüm değerinin)
500 mV	0.01 mV	± ( 0.8 % + 9 dijit) (50/60 Hz’de)
5 V	0.0001 V	± (1 % + 30 dijit)
50 V	0.001 V	± (1 % + 30 dijit)
500 V	0.01 V	± (1 % + 30 dijit)
600 V	0.1 V	± (1 % + 30 dijit)

Not: AC V ölçümleri için hassasiyet, ölçüm aralığının %5’i ila %100’ü arasındaki aralığı ifade eder.

Kapasite Ölçümü
Ölçüm Aralığı	Çözünürlük	Hassasiyet (ölçüm değerinin)
500 nF	0.01	± (3.5% + 40 dijit)
5000 nF	0.1	± (3.5% + 10 dijit)
50 μF	0.001	± (3.5% + 10 dijit)
500 μF	0.01	± (3.5% + 10 dijit)
5mF	0.0001	± (5% + 10 dijit)

Frekans Ölçümü
Ölçüm Aralığı	Çözünürlük	Hassasiyet (ölçüm değerinin)
50 Hz	0.001	± (0.3% + 2 dijit)
500 Hz	0.01	± (0.3% + 2 dijit)
5 kHz	0.0001	± (0.3% + 2 dijit)
50 khz	0.001	± (0.3% + 2 dijit)
500 kHz	0.01	± (0.3% + 2 dijit)
5 Mhz	0.0001	± (0.3% + 2 dijit)
10 MHz	0.001	± (0.3% + 2 dijit)

Görev Döngüsü
Ölçüm Aralığı	Çözünürlük	Hassasiyet (ölçüm değerinin)
5% ... 95%	0.1	± (1% + 2 dijit)

Darbe Genişliği: 100 μs ... 100 ms
Frekans: 10 Hz ... 10 kHz

Sıcaklık
Ölçüm Aralığı	Çözünürlük	Hassasiyet (ölçüm değerinin)
-100 ... 1000°C	0.1	± (1% + 2.5°C)

Genel Teknik Özellikler
İletken Çapı	Maksimum 48 mm
Ekran	Çift satır 50.000 dijit
Süreklilik Testi	50 Ohm / < 50 mA
Diyot Testi	0.3 mA / 2.8 V DC
Pil Göstergesi	Pil seviyesi düşük olduğunda pil simgesi
Ölçüm Aralığının Aşılması	OL, ölçüm aralığı aşıldığında
Örnekleme Hızı	2 Hz
Peak Algılama	> 1 ms
Termokupl	K Tipi
Sigorta	500 mA seramik, hızlı
AC Bant Genişliği (AC A / AC V)	50 Hz ... 400 Hz
AC Ölçümü	True RMS
Çevre Koşulları	5 ... 40°C, 31°C’de maks. 80% n.o
Depolama Koşulları	-20 ... 60°C, maks. 80% n.o
Güç Kaynağı	9V blok pil
Otomatik Kapanma	Yaklaşık 30 dakika sonra
Güvenlik	IEC 1010-1 (2001): EN 61010-1 (2001) CAT III 600V CAT II 1000V Kirlilik Derecesi 2
Boyut	230 x 76 x 40 mm
Ağırlık	315 g
