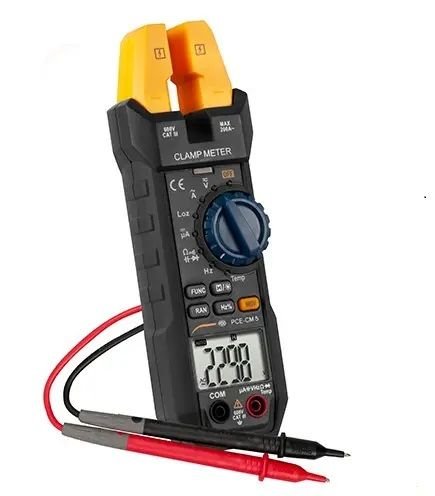

Pens ampermetre PCE-CM 5, çok çeşitli fonksiyonu bulunan bir cihazdır. Pens ampermetre ile 200 A AC’ye kadar olan akım ölçümleri temassız bir şekilde gerçekleştirilebilir. Bu akım ölçüm aralığı, çok sayıda akım ölçümünü kapsar. Temassız akım ölçümleri sayesinde çalışma sırasında da ölçüm gerçekleştirilebilir. Bu nedenle, ölçüm doğrudan hatta gerçekleştirildiği için herhangi bir ölçüm hazırlığına gerek yoktur.

Pens ampermetrenin bir diğer temassız özelliği de NCV (Temassız Voltaj) ölçümüdür. Bu ölçümde pens ampermetre bir hat üzerinde voltaj olup olmadığını gösterebilir. Herhangi bir ölçüm hazırlığının yapılmasına gerek yoktur. Pens ampermetrenin bu iki fonksiyonu, elektrik çarpmalarından kaynaklanan yaralanma riskini azaltır.

Pens ampermetrenin kullanışlı diğer fonksiyonları da direnç ölçümü ve süreklilik testidir. Süreklilik testi ile kontrol kutusundaki rölenin tamamen kapalı olup olmadığı belirlenebilir. Pens ampermetrenin hızlı ölçüm frekansı sayesinde olası akım dalgalanmaları tespit edilebilir. Bu da pens ampermetreyi her elektrik tesisatçısı için vazgeçilmez bir araç haline getirir.

ÖZELLİKLER

- 200 A AC’ye kadar endüktif akım ölçümü

- Frekans ölçer ile voltaj ölçümü

- Ölçüm değerini dondurmak için “Hold” fonksiyonu

- Termokupl ile sıcaklık ölçümü

- Küçük ve kompakt tasarım

- LowZ fonksiyonu ile daha küçük iç direnç

TEKNİK BİLGİLER

Ölçüm Fonksiyonu
AC Akım
Ölçüm Aralığı	Çözünürlük	Hassasiyet
200 A	0.1 A	± (3.0% + 3 dijit)
Frekans Aralığı: 40 ... 400 Hz
Maksimum Giriş Akımı: 200 A AC

Ölçüm Fonksiyonu
DC Akım
Ölçüm Aralığı	Çözünürlük	Hassasiyet
600 µA	0.1 µA	± (1.0% + 4 dijit)
1000 µA	1 µA	± (1.0% + 4 dijit)
Maksimum Giriş Akımı: 1000 µA

Ölçüm Fonksiyonu
DC Voltaj
Ölçüm Aralığı	Çözünürlük	Hassasiyet
600 mV	0.1 mV	± (0.7% + 3 dijit)
6 V	0.001 V	± (0.7% + 3 dijit)
60 V	0.01 V	± (0.7% + 3 dijit)
600 V	0.1 V	± (0.7% + 3 dijit)
Giriş Empedansı: 10 MΩ
Maksimum Giriş Voltajı: 600 V DC AC rms

Ölçüm Fonksiyonu
AC Voltaj
Ölçüm Aralığı	Çözünürlük	Hassasiyet
6 V	0.001 V	± (0.8% + 3 dijit)
60 V	0.01 V	± (0.8% + 3 dijit)
600 V	0.1 V	± (0.8% + 3 dijit)
Giriş Empedansı: 10 MΩ
Maksimum Giriş Voltajı: 600 V DC AC rms
Frekans Aralığı: 40 ... 400 Hz


Ölçüm Fonksiyonu
LowZ AC / DC
Ölçüm Aralığı	Çözünürlük	Hassasiyet
600 V	0.1 V	± (2.0% + 3 dijit)
Giriş Empedansı: 10 MΩ
Maksimum Giriş Voltajı: 600 V DC AC rmsS
Frekans Aralığı: 40 ... 400 Hz

Ölçüm Fonksiyonu
Direnç
Ölçüm Aralığı	Çözünürlük	Hassasiyet
600 Ω	0.1 Ω	± (0.8% + 3 dijit)
6 kΩ	0.001 kΩ	± (0.8% + 3 dijit)
60 kΩ	0.01 kΩ	± (0.8% + 3 dijit)
600 kΩ	0.1 kΩ	± (0.8% + 3 dijit)
6 MΩ	0.001 MΩ	± (1.2% + 3 dijit)
60 MΩ	0.1 MΩ	± (1.2% + 3 dijit)
Test Voltajı (açık devre): 0.4 V
Aşırı Voltaj Koruması: 250 V AC / DC rms

Ölçüm Fonksiyonu
Süreklilik Testi
Ölçüm Aralığı	Çözünürlük	Hassasiyet
-	0.1 Ω	-
Aşırı Voltaj Koruması: 250 V AC / DC rms
<50 Ω’da bip sesi

Ölçüm Fonksiyonu
Diyot Testi
Ölçüm Aralığı	Çözünürlük	Hassasiyet
-	0.001 V	-
Aşırı Voltaj Koruması: 250 V AC / DC rms
İleri Akım: 1 mA DC
İleri Voltaj: 3.3 V DC

Ölçüm Fonksiyonu
Kapasite
Ölçüm Aralığı	Çözünürlük	Hassasiyet
99.99 nF	0.01 nF	± (4.0% + 5 dijit)
999.9 nF	0.1 nF	± (4.0% + 5 dijit)
9.999 µF	0.001 µF	± (4.0% + 5 dijit)
99.99 µF	0.01 µF	± (4.0% + 5 dijit)
999.9 µF	0.1 µF	± (4.0% + 5 dijit)
9.999 mF	1 µF	± (4.0% + 5 dijit)
99.99 mF	0.01 mF	± (4.0% + 5 dijit)
Aşırı Voltaj Koruması: 250 V AC / DC rms

Ölçüm Fonksiyonu
Sıcaklık (K Tipi Termokupl)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
-20 ... 0°C	1°C	± (3.0% + 2 dijit)
1 ... 400°C	1°C	± (2.0% + 2 dijit)
-4 ... 32°F	1°F	± (3.0% + 4 dijit)
33 ... 752°F	1°F	± (2.0% + 4 dijit)
Aşırı Voltaj Koruması: 250 V AC / DC rms

Ölçüm Fonksiyonu
Frekans (Akım Pensi ile)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
99.99 Hz	0.01 Hz	± (1.5% + 5 dijit)
999.9 Hz	0.1 Hz	± (1.5% + 5 dijit)
> 1 kHz	0.001 kHz	Sadece referans için
Frekans Aralığı: 10 Hz ... 1 kHz
Maksimum Giriş Akımı: 200 A AC rms
Giriş Aralığı: > 60 A AC rms (giriş akımı arttıkça frekans da artar)

Ölçüm Fonksiyonu
Frekans (Voltaj Ölçümünde)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
99.99 Hz	0.01 Hz	± (1.5% + 5 dijit)
999.9 Hz	0.1 Hz	± (1.5% + 5 dijit)
9.999 Hz	0.001 kHz	± (1.5% + 5 dijit)
> 10 kHz	0.01 kHz	Sadece referans için

Ölçüm Fonksiyonu
Frekans (Doğrudan Ölçüm)
Ölçüm Aralığı	Çözünürlük	Hassasiyet
99.99 Hz	0.01 Hz	± (0.3% + 5 dijit)
999.9 Hz	0.1 Hz	± (0.3% + 5 dijit)
9.999 Hz	1 Hz	± (0.3% + 5 dijit)
99.99 kHz	0.01 kHz	± (0.3% + 5 dijit)
999.9 kHz	0.1 kHz	± (0.3% + 5 dijit)
9.999 kHz	1 kHz	± (0.3% + 5 dijit)
99.99 MHz	0.01 MHz	± (0.3% + 5 dijit)

Ölçüm Aralığı: 10 Hz ... 60 MHz
Giriş Empedansı: 10 MΩ
Giriş Aralığı:> 0.2 V AC rms (giriş voltajı arttıkça frekans da artar)
Maksimum Giriş Voltajı: 250V AC rms

Ölçüm Fonksiyonu
Görev Döngüsü
Ölçüm Aralığı	Çözünürlük	Hassasiyet
5 ... 95%	0.1%	± 0.3%

Diğer Teknik Özellikler
Ölçüm Aralığı Seçimi	Otomatik ve manuel
Maksimum Çalışma Yüksekliği	2000 m
Ekran	LCD ekran
Görüntülenen En Büyük Değer	5999
Ölçüm Aralığının Aşılması	"OL" görüntülenir
Ölçüm Aralığı İhlali	"-OL" görüntülenir
Ölçüm Hızı	Saniyede 3 ölçüm
Otomatik Kapanma	15 dakika hareketsizlikten sonra
Güç Kaynağı	1 x 9 V blok pil
Çevre Koşulları	0 ... 40 °C
Depolama Koşulları	-10 ... 50 °C
Boyut	201 x 65 x 43 mm
Ağırlık	Yaklaşık 265 g (pil ile)
