Raya monte edilebilir kutu
Dip switch ile Modbus adresi ve baud rate ayarlanabilir, istenirse cihaz fabrika ayarlarına döndürülebilir.
Seçilebilir çift set değeri girebilme
Seçilebilir Pt-100, J, K, L, T, S, R sensör tipi
Seçilebilir 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV ve 0-50mV girişi
Programlanabilir D1 ve D2 dijital kontak girişi
PID parametrelerinin otomatik hesaplanması (SELF TUNE)
Kontrol çıkışlarını iptal edebilme imkanı (ölçme amaçlı kullanım için)
C/A2 veya ANL/SSR çıkışlarını manual kontrol edebilme imkanı
Soft-Start özelliği
RS-485 ModBus protokolüyle haberleşme
Seçilebilir analog, SSR yada röle kontrol çıkışı
0-20mA, 4-20mA, 0-10V ve 2-10V seçilebilir analog kontrol çıkışı
İkinci Alarm veya kontrol çıkışı olarak programlanabilen C/A2 röle çıkışı
Birinci Alarm veya PID soğutma kontrol çıkışı olarak programlanabilen A1 röle çıkışı
Seçilebilir Isıtma/Soğutma kontrolü
Giriş için Offset özelliği
Prob arızası durumunda röle konumlarını seçebilme veya periyodik çalışma
ModBus ile programlama
7 adet slave bağlanabilme özelliği
16 adıma kadar profil kontrolü yapabilme
Profil adımlarında isteğe bağlı kontak çıkışı alabilme
Profil kontrol modunda timer ve termostat özelliğini kullanabilme

RS-485 aracılığı ile yazılım güncelleme özelliği

Ortam/Depolama Sıcaklığı	0...50 ºC / -25...70 ºC
Bağıl Nem	31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı	EN 60529 standardına göre IP20
Yükseklik	En çok 2000m

Çevresel Özellikler
Ortam/Depolama Sıcaklığı	0...50 ºC / -25...70 ºC
Bağıl Nem	31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
Koruma Sınıfı	EN 60529 standardına göre IP20
Yükseklik	En çok 2000m
Elektriksel Özellikler
Besleme Voltajı	24V DC %20
Güç Tüketimi	En çok 5VA
Bağlantı	Soketli klemens
Skala	Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C J (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300 °C L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600 °C T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400 °C S (Pt10Rh-Pt) termokupl -40...1700 °C R (Pt13Rh-Pt) termokupl -40...1700 °C 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -10000...10000 (max skala aralığı 10000)
Doğruluk	Pt-100 rezistans termometre, 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi için ±%0,2 (tam skalanın) ±1 hane Termokupl için ±%0,5 (tam skalanın) ±1 hane
Hat Direnci	Termokupl için en çok 100ohm, 3 telli Pt-100 için en çok 20ohm

C/A2 Çıkışı	Röle: 250V AC, 2A (rezistif yük için), NO Kontrol veya Alarm2 çıkışı olarak seçilebilir
A1 Çıkışı	Röle: 250V AC, 2A ( rezistif yük için), NO/NC seçilebilir (A1 çıkışı)
ANL/SSR Çıkışı	0-20mA, 4-20mA, 0-10V, 2-10V analog ve SSR olarak seçilebilir mA çıkış ve SSR modunda max yük direnci 600ohm, V çıkışta kaynak direnci 500ohm
Röle Ömrü	Yüksüz 10.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama

Kontrol Biçimi	Tek set-değer ve alarm kontrolü
Kontrol Yöntemi	On-Off, P, PI, PD, PID
A/D Dönüştürücü	14 bit
Örnekleme Zamanı	100ms
Oransal Band	%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir
Kontrol Periyodu	1 ile 125 saniye arasında ayarlanabilir
Histerisiz	1 ile 50 °C/F arasında ayarlanabilir
Çıkış Gücü	Set değerindeki oran %0 ile %100 arasında ayarlanabilir

Bu ürüne ilk yorumu siz yapın!

Etiketler :

enda universal kontrol cihazı

Montaj Şekli	Raya monte edilebilir kutu
Ebat	G29xY90xD64 mm
Ağırlık	Yaklaşık 200g (ambalajlı olarak)
Kutu Malzemeleri	Kendi kendine sönen plastikler kullanılmıştır

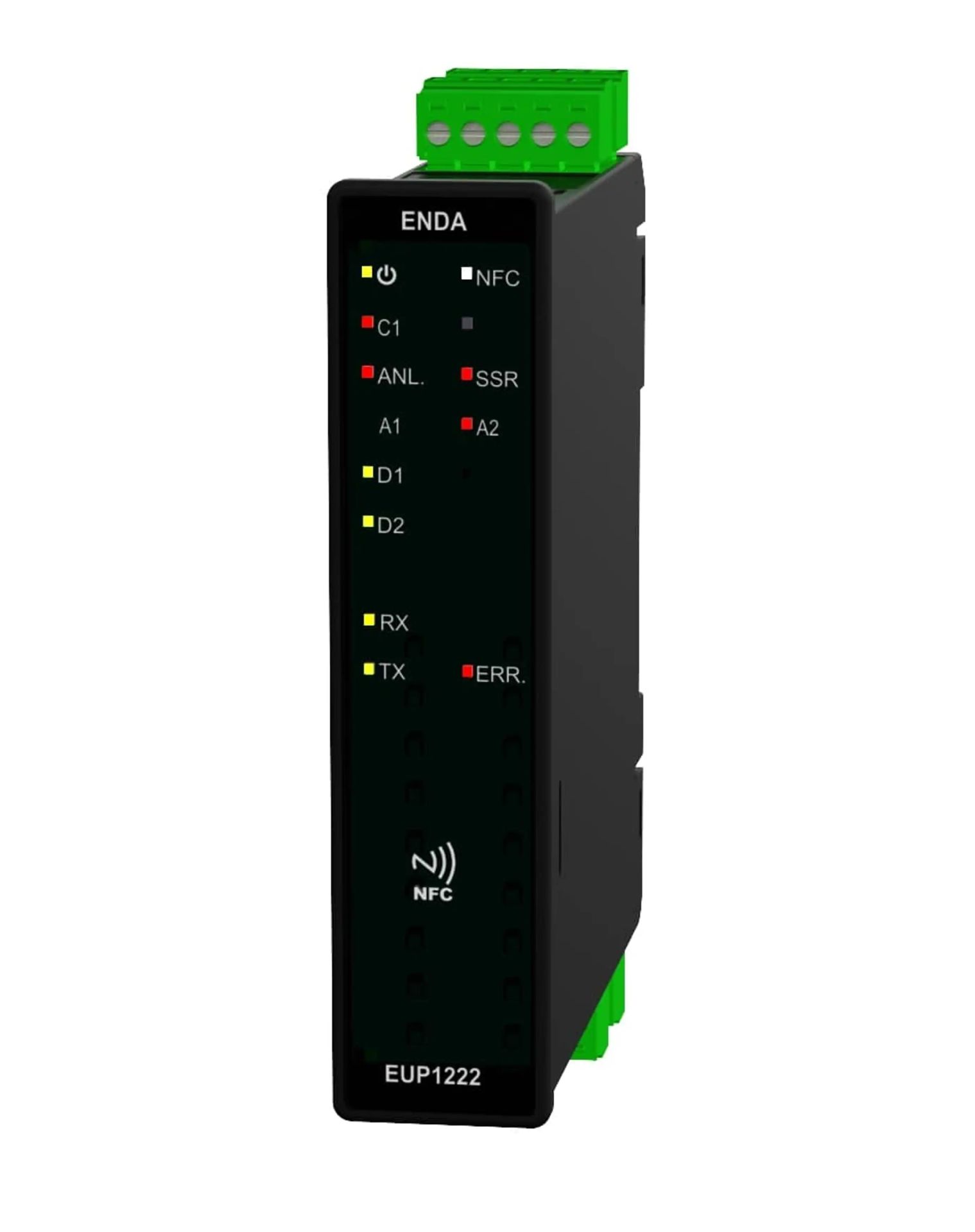

Enda EUP1222 NFC Destekli Universal Kontrol Cihazı
