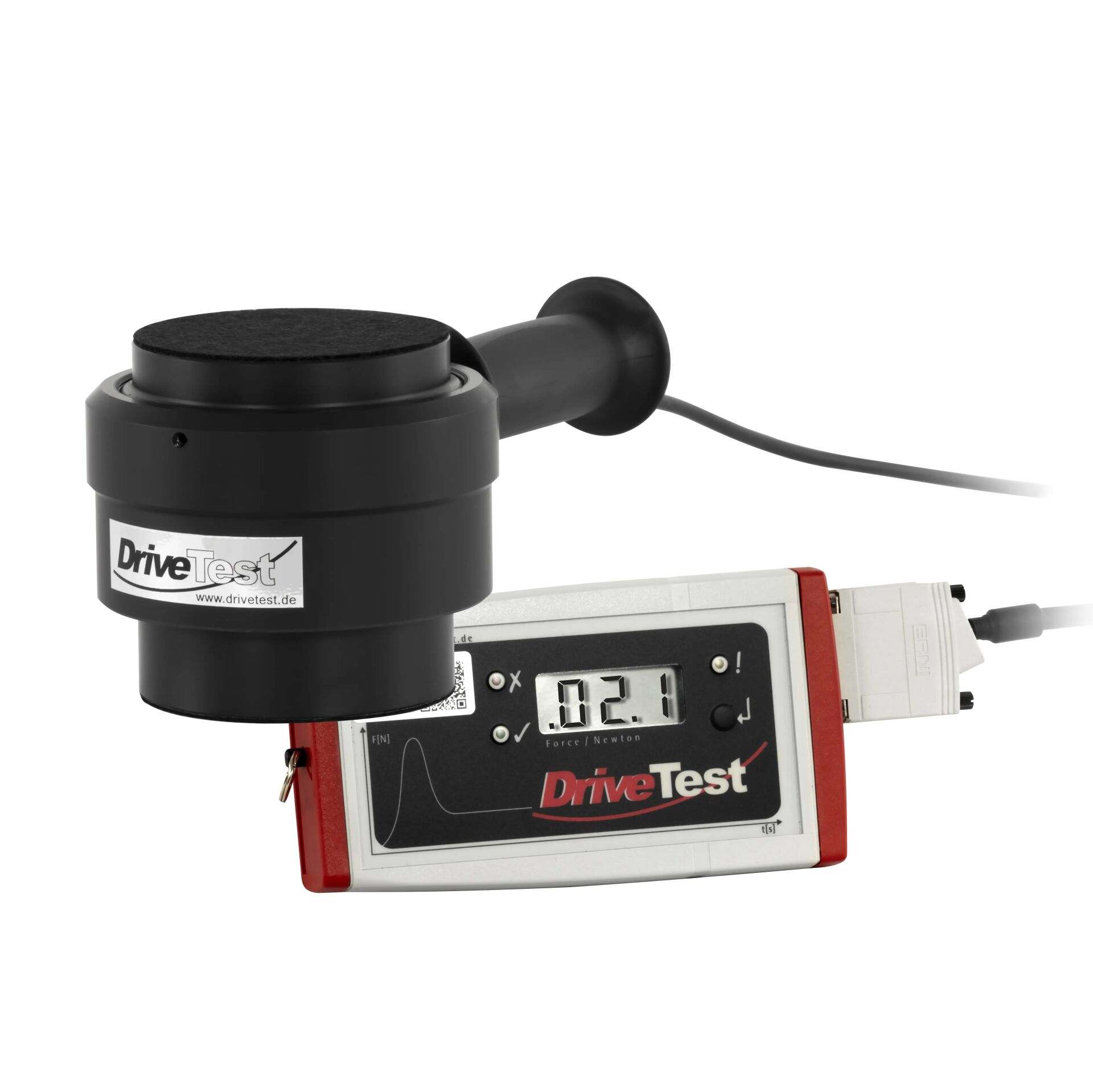

DriveTest BIA1-SY-10-310 Kapama Kuvveti Test Cihazı (Otobüs, Tren Kapıları ve Kayar Basamaklar İçin)
204.097,07 TL
Kategori
Marka
Stok Kodu
BIA1-SY-10-310
Fiyat
3.536,00 EUR + KDV
*21.765,25 TL den başlayan taksitlerle!
DriveTest BIA1-SY-10-310 Kapama Kuvveti Test Cihazı (Otobüs, Tren Kapıları ve Kayar Basamaklar İçin)
Özellikler
Teknik Bilgiler
Teslimat İçeriği
1 x Kapama Kuvveti Test Cihazı BIA Klasse 1 (2.5 metre bağlantı kablolu)
1 x Gösterge SEB2 (LCD ekranlı, LED durum göstergeli, tuşlu ve seri arayüzlü ayrı veri kaydedici modülü)
1 x 9 V Blok Pil
1 x Bilgisayar Bağlantı Kablosu (USB)
1 x USB Bellek (değerlendirme yazılımı PinchPilot ve belgeleme içerir)
1 x Taşıma Çantası (teslimat içeriğinde yer alan tüm ürünler için)
1 x Kullanım Kılavuzu
1 x ISO Kalibrasyon Sertifikası
Kapama Kuvveti Test Cihazı BIA Klasse 1
Otobüs, tren kapıları ve kayar basamaklar için / Kapama kuvveti ölçümü ile güvenlik
Kapama Kuvveti Test Cihazı BIA Klasse 1, otomatik tren kapıları, hafif raylı sistem ve tramvay kapıları ve otomatik otobüs kapıları için tasarlanmış bir elektronik bir cihazdır. Kapama Kuvveti Test Cihazının sağlam yapıyı hassasiyetle birleştiren gelişmiş mekanik tasarımı, zorlu ortamlarda yıllarca kullanımdan sonra bile hassas ölçümler sağlar.
Kapama Kuvveti Test Cihazının birden fazla kapısı olan araçlarda tekrarlanan ölçümlerin hızlı ve kolay bir şekilde yapılması büyük önem taşır. Bu amaçla ölçüm ve belgeleme işlemleri için gereken çabayı büyük ölçüde azaltan bir yazılım geliştirilmiştir. Sadece birkaç adımda komple bir araç üzerinde yapılan ölçümler girilebilir, tablo halinde yazdırılabilir ve veri tabanında kaydedilebilir.
PinchPilot yazılımı, otomatik ortamlarda uzaktan kontrol için Microsoft® DLL ya da National Instruments® LabVIEW gibi arayüzler sağlar.
Otobüs, tren kapıları ve kayar basamaklar için / Kapama kuvveti ölçümü ile güvenlik
Kapama Kuvveti Test Cihazı BIA Klasse 1, otomatik tren kapıları, hafif raylı sistem ve tramvay kapıları ve otomatik otobüs kapıları için tasarlanmış bir elektronik bir cihazdır. Kapama Kuvveti Test Cihazının sağlam yapıyı hassasiyetle birleştiren gelişmiş mekanik tasarımı, zorlu ortamlarda yıllarca kullanımdan sonra bile hassas ölçümler sağlar.
Kapama Kuvveti Test Cihazının birden fazla kapısı olan araçlarda tekrarlanan ölçümlerin hızlı ve kolay bir şekilde yapılması büyük önem taşır. Bu amaçla ölçüm ve belgeleme işlemleri için gereken çabayı büyük ölçüde azaltan bir yazılım geliştirilmiştir. Sadece birkaç adımda komple bir araç üzerinde yapılan ölçümler girilebilir, tablo halinde yazdırılabilir ve veri tabanında kaydedilebilir.
PinchPilot yazılımı, otomatik ortamlarda uzaktan kontrol için Microsoft® DLL ya da National Instruments® LabVIEW gibi arayüzler sağlar.
Özellikler
- Uygulanabilir standartlar: EN 14752:2005, VDV 111, 2001/85/EG
- Hassas ölçümler
- Sağlam tasarım
- Kolay kullanım
- Tek tuşla ya da Microsoft® DLL arayüzü ya da National Instruments® LabView kütüphanesi aracılığıyla uzaktan kontrol
- Eksiksiz teslimat içeriği (yüksek kaliteli taşıma çantası ve yazılım dahil)
- Profesyonel ve kapsamlı bilgisayar yazılımı PinchPilot
- Kapsamlı kullanıcı desteği (kalibrasyon hizmeti, standart güncelleme hizmeti)
- Büyük filoların yönetimi için destek
Teknik Bilgiler
| Orjinal BIA Klasse 1 | ||
| Ölçüm Aralığı | 25 ... 310 N | |
| Hassasiyet | Ölçüm değerinin ± 3 N ya da 3’ü | |
| Çözünürlük | 1 N | |
| Yay Sertliği | 10 N/mm | |
| Aralık Genişliği | 115 mm | |
| Çap | 100 mm | |
| Ölçüm Prensibi | DMS sensörü | |
| Veri Toplama Frekansı/Hızı | 250 Hz / 4 ms | |
| Güç Kaynağı | 9 V blok pil, örn. 6LR61 | |
| Pil Gerilim Göstergesi | Var | |
| Çalışma Sıcaklık Aralığı | - 10 … + 40 °C | |
| Depolama Sıcaklık Aralığı | - 40 … + 50 °C | |
| Nem | Maks. % 90 bağıl nem, yoğuşmasız | |
| Boyut | 260 x 130 x 115 mm | |
| Ağırlık | 2.1 kg | |
| Gösterge SEB2 | ||
| - LCD ekranlı, LED durum göstergeli, tuşlu ve seri arayüzlü veri kaydedici ünite | ||
| - Opsiyonel bilgisayar kontrollü ölçüm | ||
| - 9 V pil ile çalışma | ||
| - Gerçek zamanlı saat | ||
| - 100 ölçüm için hafıza | ||
| - Sensör ve bilgisayar arayüzü | ||
| - Tepe değer göstergesi ve etkin kuvvet göstergesi | ||
| - Başarılı/Başarısız değerlendirme | ||
| PC Değerlendirme Yazılımı PinchPilot | ||
| - Çok dilli (Almanca, İngilizce, İtalyanca, Fransızca, İspanyolca) | ||
| - Kuvvet eğrisinin grafiksel gösterimi | ||
| - Standartla ilgili karakteristik değerlerin hesaplanması | ||
| - Farklı standartlara göre değerlendirme mümkün | ||
| - Kullanıcı tanımlı standartlar ayarlanabilir | ||
| - Protokol çıktısı | ||
| - Verileri dışarı aktarma (Excel, CSV, PDF) | ||
| - Opsiyonel ölçüm noktası tanımlama | ||
| - PinchPilot yazılımı için sistem gereksinimleri (bkz. Yazılım/Uygulama kısmı) | ||
Teslimat İçeriği
1 x Kapama Kuvveti Test Cihazı BIA Klasse 1 (2.5 metre bağlantı kablolu)
1 x Gösterge SEB2 (LCD ekranlı, LED durum göstergeli, tuşlu ve seri arayüzlü ayrı veri kaydedici modülü)
1 x 9 V Blok Pil
1 x Bilgisayar Bağlantı Kablosu (USB)
1 x USB Bellek (değerlendirme yazılımı PinchPilot ve belgeleme içerir)
1 x Taşıma Çantası (teslimat içeriğinde yer alan tüm ürünler için)
1 x Kullanım Kılavuzu
1 x ISO Kalibrasyon Sertifikası
Yazılım / Uygulama
Yazılım Açıklaması / Teknik Gereksinimler
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.- PC / Dizüstü bilgisayar Windows 7 ya da üstü- Seri USB bağlantısı ya da Bluetooth arayüzü- Ölçüm cihazı- Şu ölçüm cihazları için: Orjinal BIA Klasse 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300PC Yazılımı PinchPilotKapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için “PinchPilot” yazılımı kullanılır. Günlük görevler için ek bir yazılıma gerek yoktur.
Verileri Dışarı AktarmaPinchPilot, rutin ölçümler için gereken tüm fonksiyonları sağlar. Verilerin daha fazla işlenmesi gerekiyorsa aralarından seçim yapabileceğiniz çeşitli dışarı aktarma türleri mevcuttur. Bazı dışarı aktarma seçenekleri şunlardır:Metni dışarı aktarma: ölçüm değerleri sayı satırı olarak Microsoft Excel’e aktarılabilir.
PinchPilot Kılavuzuna Göre DeğerlendirmeYazılım, ölçüm sonuçlarını PinchPilot kılavuzu temelinde değerlendirir. PinchPilot kılavuzu, yürürlükteki düzenlemelere (yasalar, standartlar, kılavuzlar) dayanır ve izin verilen sınır değerleri içeren bir dizi parametreden oluşur. Elde edilen ölçüm sonuçları buna göre değerlendirilir. İzin verilen aralık, ölçüm diyagramında renk ile vurgulanır ve ölçümün hızlı bir şekilde değerlendirmesini sağlar. PinchPilot kılavuzu tarafımızdan güncel tutulur. Tarafımızdan yapılan kalibrasyonlar, yazılımın ve dolayısıyla PinchPilot kılavuzunun güncellenmesini de içerir. Düzenli kalibrasyon, mevcut ve güncel standartlar temelinde bir değerlendirme sağlar. PinchPilot kılavuzuna göre değerlendirmenin yanı sıra kullanıcı kendi kılavuzunu oluşturma seçeneğine de sahiptir.Sonuçların BelgelenmesiÖlçümlerin kağıt ortamında belgelenmesi için protokol ve rapor olmak üzere iki seçenek mevcuttur: Protokol, bir ölçüm noktası için ayrıntılı bir grafik belgeleme iken rapor tablo biçiminde birkaç ölçüm noktası için bir belgeleme seçeneğidir. Bu, bir nesne (kapı, otobüs vb.) üzerindeki tüm ölçümleri belgelemek için kullanılabilir.
Kullanıcı, PinchPilot yazılımını kullanmak için Almanca, İngilizce, Fransızca, İtalyanca ve İspanyolca dillerinden birini seçebilir. İndirilen sürüm için lisans mevcut değilse yazılım yükseltme maliyeti ortaya çıkar.Değerlendirilebilir Standartlar ve Kılavuzlar:EN 81-1 2000-4-EGFMVSS118APTA PR-M-S-18-10ASME A17.1 2000DIN EN 14752:2005DIN EN 14752:20152001-85-EG / ECE R. 107 §35 e Abs.5 StVZOEN14120 DIN 18650-1DIN EN 12453DIN EN 16005DIN EN 60335-2-103ASR A1.7ECE R-21prEN 12650-1
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.- PC / Dizüstü bilgisayar Windows 7 ya da üstü- Seri USB bağlantısı ya da Bluetooth arayüzü- Ölçüm cihazı- Şu ölçüm cihazları için: Orjinal BIA Klasse 1, BIA 600, FM 100, FM 200, FM 202, FM 205, FM 206, FM 207, FM 208, FM 300PC Yazılımı PinchPilotKapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için “PinchPilot” yazılımı kullanılır. Günlük görevler için ek bir yazılıma gerek yoktur.
Verileri Dışarı AktarmaPinchPilot, rutin ölçümler için gereken tüm fonksiyonları sağlar. Verilerin daha fazla işlenmesi gerekiyorsa aralarından seçim yapabileceğiniz çeşitli dışarı aktarma türleri mevcuttur. Bazı dışarı aktarma seçenekleri şunlardır:Metni dışarı aktarma: ölçüm değerleri sayı satırı olarak Microsoft Excel’e aktarılabilir.
Grafiği dışarı aktarma: EMF formatında protokol ya da tek diyagram Microsoft Word’e aktarılabilir.
Ölçüm verileri ppdx (XML formatı) olarak dışarı aktarılabilir ve daha fazla işlem için diğer yazılım araçlarımızla içeri aktarılabilir.
SQL veritabanı: istek üzerine, özelleştirilmiş bir SQL arayüzü entegre edilebilir
National Instruments DataPlugin (Diadem ya da LabView’e aktarmak için)PinchPilot Kılavuzuna Göre DeğerlendirmeYazılım, ölçüm sonuçlarını PinchPilot kılavuzu temelinde değerlendirir. PinchPilot kılavuzu, yürürlükteki düzenlemelere (yasalar, standartlar, kılavuzlar) dayanır ve izin verilen sınır değerleri içeren bir dizi parametreden oluşur. Elde edilen ölçüm sonuçları buna göre değerlendirilir. İzin verilen aralık, ölçüm diyagramında renk ile vurgulanır ve ölçümün hızlı bir şekilde değerlendirmesini sağlar. PinchPilot kılavuzu tarafımızdan güncel tutulur. Tarafımızdan yapılan kalibrasyonlar, yazılımın ve dolayısıyla PinchPilot kılavuzunun güncellenmesini de içerir. Düzenli kalibrasyon, mevcut ve güncel standartlar temelinde bir değerlendirme sağlar. PinchPilot kılavuzuna göre değerlendirmenin yanı sıra kullanıcı kendi kılavuzunu oluşturma seçeneğine de sahiptir.Sonuçların BelgelenmesiÖlçümlerin kağıt ortamında belgelenmesi için protokol ve rapor olmak üzere iki seçenek mevcuttur: Protokol, bir ölçüm noktası için ayrıntılı bir grafik belgeleme iken rapor tablo biçiminde birkaç ölçüm noktası için bir belgeleme seçeneğidir. Bu, bir nesne (kapı, otobüs vb.) üzerindeki tüm ölçümleri belgelemek için kullanılabilir.
Kullanıcı, PinchPilot yazılımını kullanmak için Almanca, İngilizce, Fransızca, İtalyanca ve İspanyolca dillerinden birini seçebilir. İndirilen sürüm için lisans mevcut değilse yazılım yükseltme maliyeti ortaya çıkar.Değerlendirilebilir Standartlar ve Kılavuzlar:EN 81-1 2000-4-EGFMVSS118APTA PR-M-S-18-10ASME A17.1 2000DIN EN 14752:2005DIN EN 14752:20152001-85-EG / ECE R. 107 §35 e Abs.5 StVZOEN14120 DIN 18650-1DIN EN 12453DIN EN 16005DIN EN 60335-2-103ASR A1.7ECE R-21prEN 12650-1
Ölçüm cihazı modellerimiz için yazılım araçlarımızdan birine ihtiyacınız vardır. Yazılım, kapama kuvveti ölçümleri sırasında elde edilen verileri değerlendirmek için kullanılır. Sahip olduğunuz ölçüm cihazına ya da değerlendirme cihazına bağlı olarak farklı yazılımlar indirebilirsiniz.
