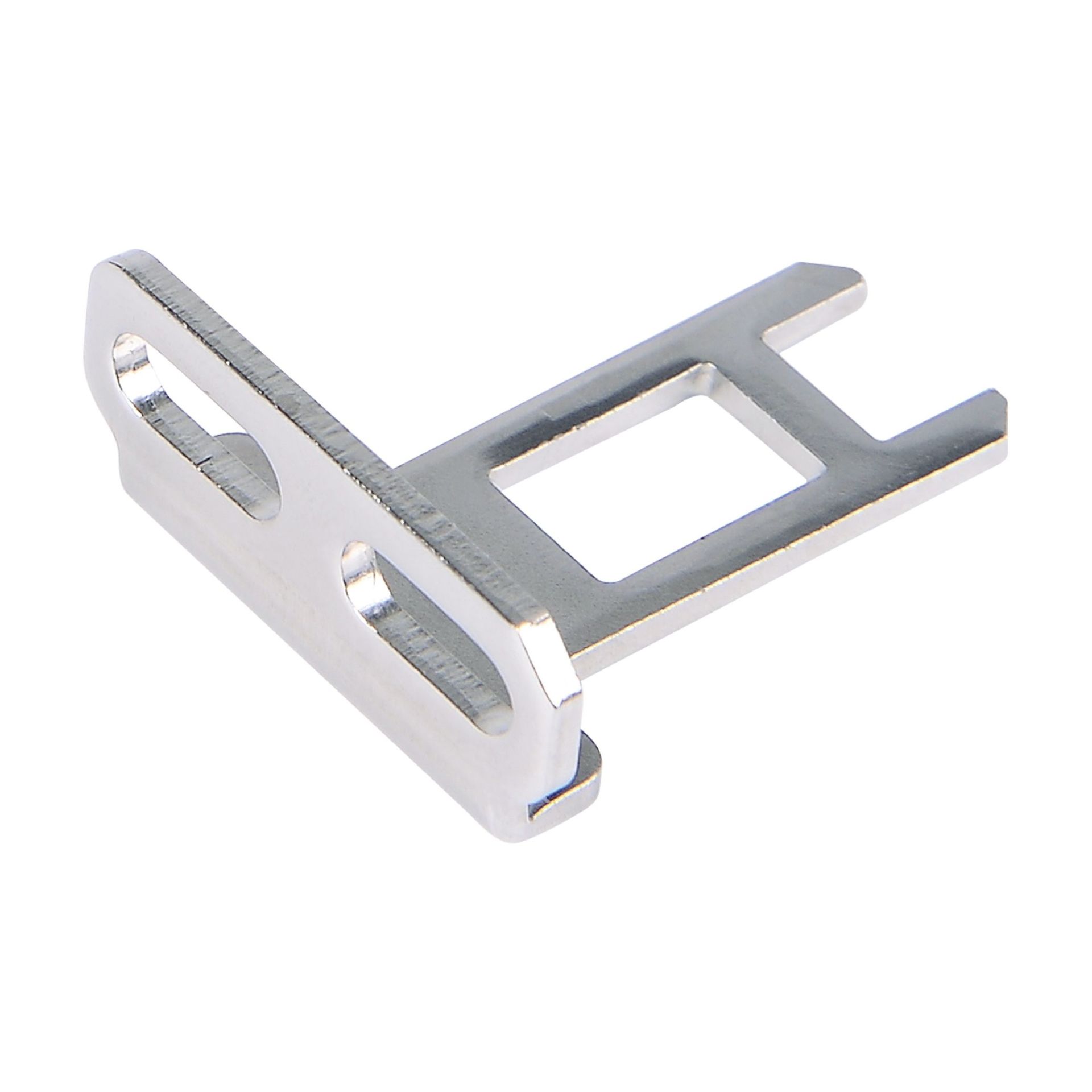

CNTD CZ-93-K2 90 Derece Emniyet Dili
|
Tanımlama |
Model NO. |
Tanım |
|
① Tür |
ÇZ-93 |
Emniyet anahtarı |
|
②Takılan kontak bloklarının türü |
B |
2B(2NC) |
|
C |
1A1B(1NK/1HAYIR) |
|
|
③Kanal/konnektör boyutu |
PG |
PG 13.5XP1.5(Sınırsız Para) |
|
ÖĞLEDEN SONRA |
M20X1.5 |
|
|
④Çalıştırma tuşları |
Hiçbiri |
Hiçbiri |
|
01 |
Yatay |
|
|
02 |
900 Dikey |
|
|
03 |
Ayarlanabilir |
NOT: Boru konnektörünün varsayılan boyutu M20x1,5'tir.
Görünüm ve Boyut
Zorla Bağlantı Kesme Mekanizması
Kontak bloğu fifire olduğunda, tuş yapısının ortasına basın,
NC sıkı bırakma yapısı kontak bloğunu hareketini kesecek şekilde itebilir
.
Derecelendirmeler
|
Anma Gerilimi |
Endüktif Olmayan Yük (A) |
Endüktif Yük (A) |
||||||
|
Direnç Yükü |
Lamba Yükü |
Endüktif Yük |
Motor Yükü |
|||||
|
Kuzey Karolina |
HAYIR |
Kuzey Karolina |
HAYIR |
Kuzey Karolina |
HAYIR |
Kuzey Karolina |
HAYIR |
|
|
125 VAC |
10 |
3 |
1.5 |
10 |
5 |
2.5 |
||
|
250 VAC |
10 |
2 |
1 |
10 |
3 |
1.5 |
||
|
400 VAC |
10 |
1.5 |
0,8 |
3 |
1.5 |
0,8 |
||
|
8 VDC |
10 |
6 |
3 |
10 |
6 |
6 |
||
|
14 VDC |
10 |
6 |
3 |
10 |
6 |
6 |
||
|
30 VDC |
6 |
4 |
3 |
6 |
4 |
4 |
||
|
125 VDC |
0,8 |
0,2 |
0,2 |
0,8 |
0,2 |
0,2 |
||
|
250 VDC |
0,4 |
0,1 |
0,1 |
0,4 |
0,1 |
0,1 |
||
|
Derecelendirme |
3A 240VAC (A300) |
|
Çalışma hızı |
0,1m~0,5m/sn |
|
Çalışma frekansı |
30 işlem/dakika |
|
Temas direnci |
25mΩ maks. (başlangıç). |
|
Yalıtım direnci |
100mΩ min. (500VDC'de) |
|
Anma yalıtım gerilimi (UI) |
400V |
|
Dielektrik dayanım |
AC2500V/Umıp 4KV |
|
Titreşim |
10 ila 55Hz, 1,5 mm çift genlik |
|
Şok |
Mekanik: Yaklaşık 1000m/s2 (Yaklaşık 100G'S) Elektriksel: Yaklaşık 300m/s2 (Yaklaşık 30G'S) |
|
Ortam sıcaklığı |
Kullanım: -20~+70℃ (Buzlanma olmadan) |
|
Ortam Nemi |
< %95 RH |
|
Elektriksel ömür |
150.000 operasyon/dk. |
|
Koruma seviyesi |
IP65 (IEC Standardı) |
Çalışma Özellikleri
|
Anahtar fişi yürürlükte |
14,7N(1,500gf) |
|
anahtar çekme kuvveti |
29,42N(3.000gf) |
|
Seyahat öncesi |
6 ±3mm |
|
Toplam seyahat |
(28mm) |
|
Pozitif olması için gereken kuvvet |
58,84N(6.000gf) |
|
Pozitif açılış seyahati |
10mm |
Dikkat Edilmesi Gerekenler
