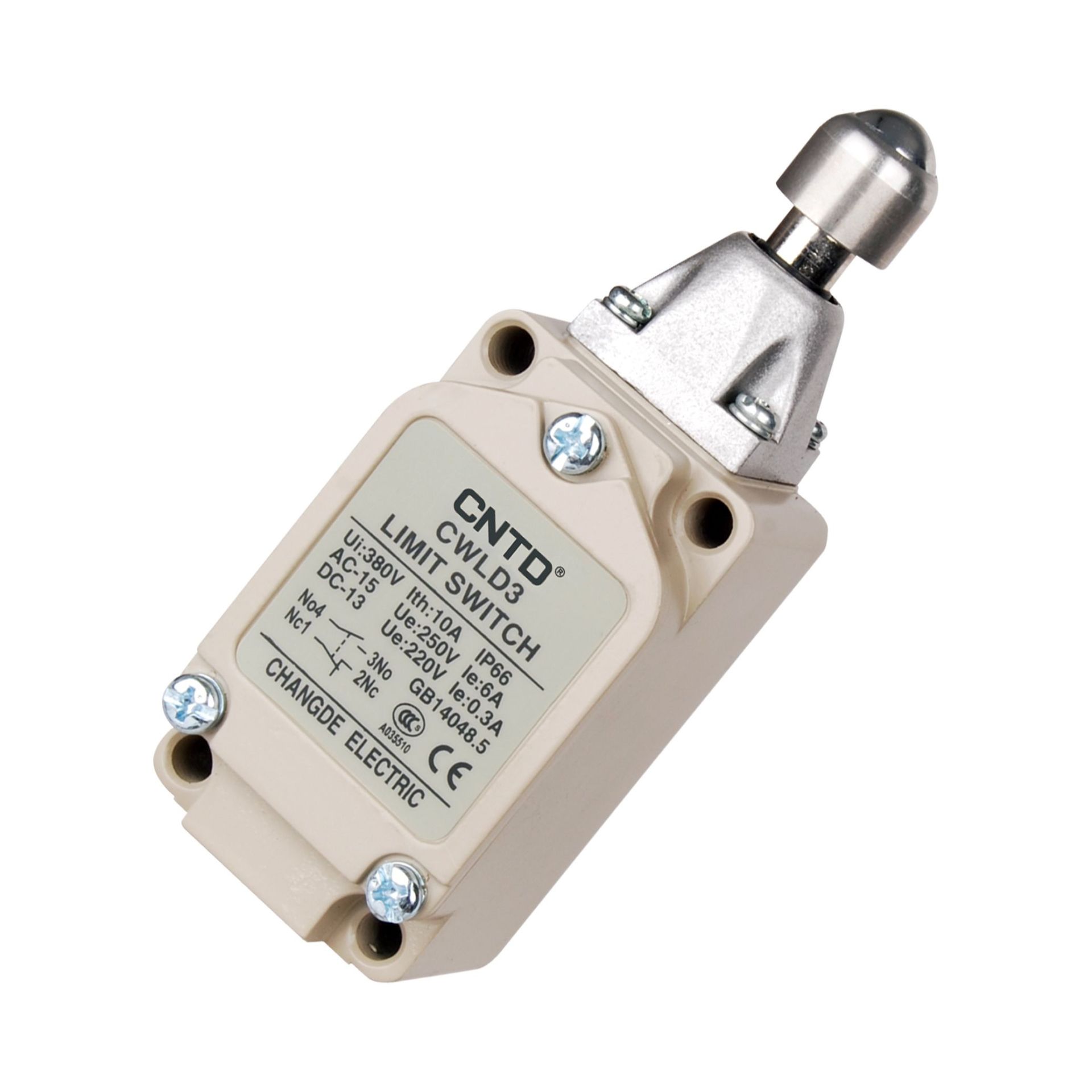

CNTD CWLD3 Geniş Gövde Doğrusal Pimli Bilye Limit Switch
◼ Çift devre tipi limit switch
◼ Yüksek mekanik mukavemet, esas olarak alüminyum dökümden oluşur
◼ Suya ve yağa dayanıklı yapı
◼ Farklı uygulamalar için çeşitli aktüatörler
◼ Çift yay mekanizmalı dahili kontak kutusu, daha uzun mekanik ömür
Derecelendirmeler
|
Anma Gerilimi |
Endüktif Olmayan Yük (A) |
Endüktif Yük (A) |
||||||
|
Direnç Yükü |
Lamba Yükü |
Endüktif Yük |
Motor Yükü |
|||||
|
NC |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
|
|
125VAC |
10 |
3 |
1.5 |
10 |
5 |
2.0 |
||
|
250VAC |
5 |
2 |
1 |
5 |
3 |
1.0 |
||
|
480VAC |
3 |
1.5 |
0,8 |
3 |
1.5 |
0,8 |
||
|
600VAC |
1 |
1 |
0,5 |
1.5 |
1 |
0,5 |
||
|
8VDC |
10 |
6 |
3 |
10 |
6 |
|||
|
14VDC |
10 |
6 |
3 |
10 |
6 |
|||
|
30VDC |
6 |
4 |
3 |
6 |
4 |
|||
|
125VDC |
0,8 |
0,2 |
0,2 |
0,8 |
0,2 |
|||
|
250VDC |
0,4 |
0,1 |
0,1 |
0,4 |
0,1 |
|||
NOTLAR: 1. Endüktif yükün güç faktörü 0,4 dk. (AC) ve zaman sabiti 7 ms.maks. (DC)'dir.
2. Lamba yükünün giriş akımı sabit durum akımının 10 katı iken, motor yükünün giriş akımı sabit durum akımının 6 katıdır.
3. Yaylı ürünün çalışma kısmının kullanılabilir aralığı, yayın ön ucundan itibaren tüm yay uzunluğunun üçte biri içindedir.
|
Çalışma hızı |
1mm-1m/s |
|
Çalışma frekansı |
Elektrik: 3 0 işlem/dk |
|
Temas direnci |
25mΩ maks. (başlangıç değeri) |
|
Yalıtım direnci |
100mΩ min. (500VDC'nin altında) |
|
Dielektrik dayanım |
Akım taşıyan ve taşımayan metal parçalar arasında 1 dakika boyunca 1500VAC, 50/60 Hz |
|
Akım taşıyan ve taşımayan metal parçalar arasında 1 dakika boyunca 1500VAC, 50/60 Hz |
|
|
Her terminal ile toprak arasında 1 dakika boyunca 1500VAC, 50/60 Hz |
|
|
Titreşim |
10-55Hz,1.5mm çift genlik |
|
Şok |
Mekanik dayanıklılık: 1.000m/Sec2 (yaklaşık 100G'S)Arıza: 300m/Sec2 (yaklaşık 30G'S)
|
|
Ortam sıcaklığı |
Kullanım: -20~+80℃ (Buzlanma olmadan) |
|
Nem |
<%95 RH |
|
Elektriksel ömür |
500.000'den fazla işlem |
|
Koruma seviyesi |
IP66 |
Çalışma Özellikleri
|
Örnek |
CWL |
CWLCA2-2 |
CWLD2 |
CWLNJ |
CWLNJ-S2 |
CWLCA12-2-Q CWLCA12-2-QD |
CWLCL |
CWLCA32-41 CWLCA32-42 |
CWLD |
CWLNJ-2 |
CWLNJ-30 |
CWLD1 |
CWLD3 |
|
işletim Güç |
OF(Maksimum) |
1360 gr |
2720 gr |
150 gr |
29 gr |
1360 gr |
142 gr |
1200 gr |
2720 gr |
120 gr |
80 gr |
2720 gr |
2720 gr |
|
Serbest bırakmak Güç |
RF(En az) |
227 gr |
910 gr |
|
|
227 gr |
28 gr |
- |
910 gr |
- |
- |
910 gr |
910 gr |
|
Seyahat Öncesi |
PT(Maks.) |
20° |
1,7 mm |
28mm |
28mm |
20° |
20° |
55° |
1,7 mm |
28mm |
28mm |
1,7 mm |
1,7 mm |
|
aşırıSeyahat |
OT(En az) |
30° |
5,6 mm |
- |
- |
30° |
30° |
35° |
6,4 mm |
- |
- |
5,6 mm |
5,6 mm |
|
Hareket Diferansiyel |
MD(Maksimum) |
12° |
1mm |
- |
- |
12° |
12° |
- |
1mm |
- |
- |
1mm |
1mm |
|
Toplam Güç |
TF(Maksimum) |
2720 gr |
- |
- |
- |
2720 gr |
200 gr |
- |
- |
- |
- |
2720 gr |
2720 gr |
|
Toplam Seyahat |
TT(En az) |
50° |
6,5 ± 0,8 mm |
- |
- |
50° |
50° |
AÇIKLAMA:90±10 ° |
Op:34 ±2,8 mm |
- |
- |
6,5±0,8 mm |
9±0,8 mm |
