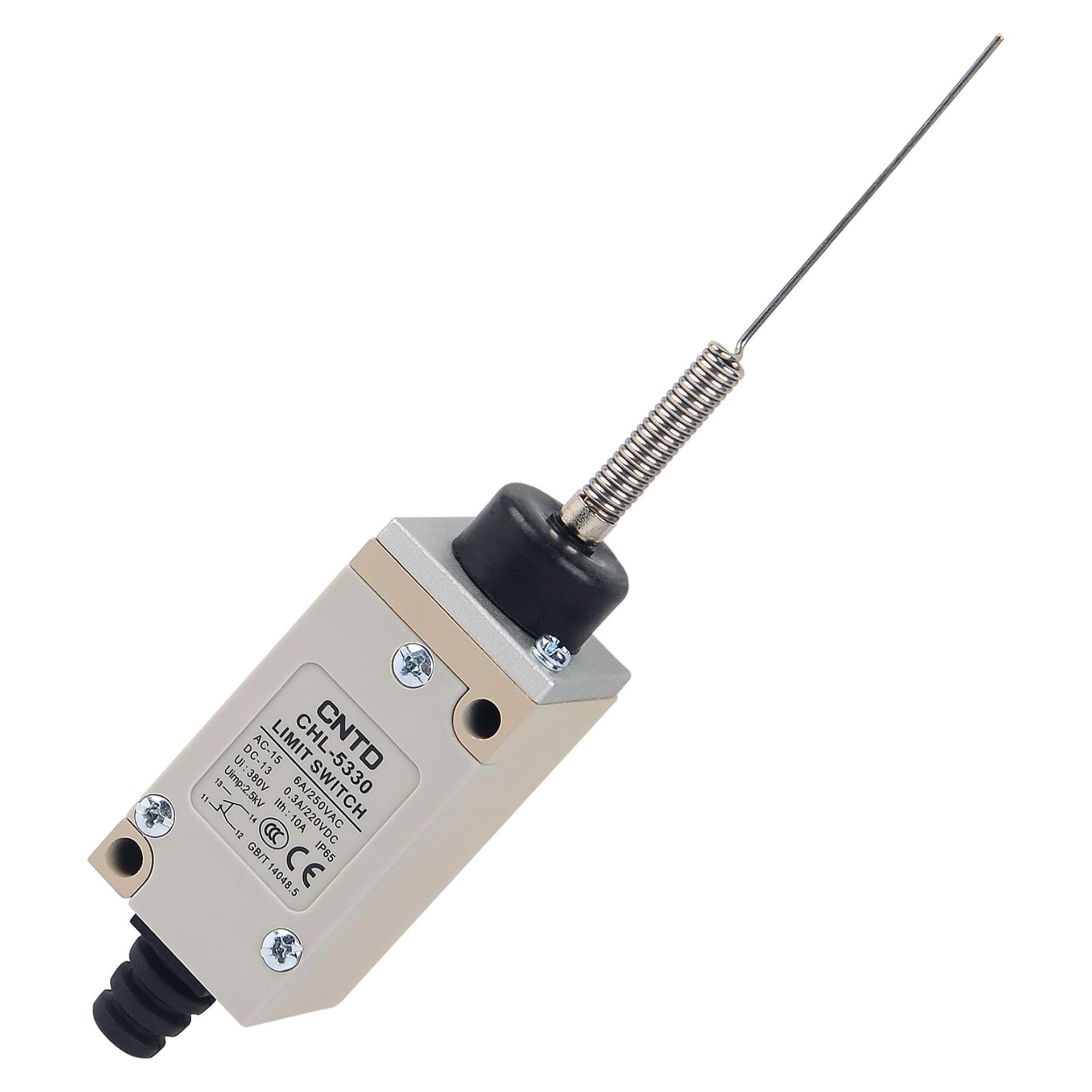

CNTD CHL-5330 Dar Gövde Telli Limit Switch
- Farklı uygulamalar için çeşitli aktüatörler
- Kolay kablolama için kanal tasarımı
- Yüksek mekanik mukavemete sahip metal kabuk
- Dahili kontak kutusu çift yaylı ve uzun mekanik ömre sahiptir
Derecelendirmeler
|
Anma Gerilimi |
Endüktif Olmayan Yük (A) |
Endüktif Yük (A) |
||||||
|
Direnç Yükü |
Lamba Yükü |
Endüktif Yük |
Motor Yükü |
|||||
|
NC |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
|
|
125VAC |
10 |
3 |
1.5 |
10 |
5 |
2.0 |
||
|
250VAC |
5 |
2 |
1 |
5 |
3 |
1.0 |
||
|
480VAC |
3 |
1.5 |
0,8 |
3 |
1.5 |
0,8 |
||
|
600VAC |
1 |
1 |
0,5 |
1.5 |
1 |
0,5 |
||
|
8VDC |
10 |
6 |
3 |
10 |
6 |
|||
|
14VDC |
10 |
6 |
3 |
10 |
6 |
|||
|
30VDC |
6 |
4 |
3 |
6 |
4 |
|||
|
125VDC |
0,8 |
0,2 |
0,2 |
0,8 |
0,2 |
|||
|
250VDC |
0,4 |
0,1 |
0,1 |
0,4 |
0,1 |
|||
NOTLAR:
1. Endüktif yükün güç faktörü 0,4 dk. (AC) ve zaman sabiti 7 ms. maks. (DC)'dir.
2. Lamba yükünün giriş akımı sabit durum akımının 10 katı iken, motor yükünün giriş akımı sabit durum akımının 6 katıdır.
3. Yaylı ürün, çalışma parçasının kullanılabilir aralığı yayın ön ucundan itibaren tüm yay uzunluğunun üçte biri içindedir.
|
Çalışma hızı |
1mm-1m/s |
|
Çalışma frekansı |
Elektrik: 30 işlem/dakika |
|
Temas direnci |
25mΩ maks. (başlangıç değeri) |
|
Yalıtım direnci |
100mΩ m in. (500VDC'nin altında) |
|
Dielektrik dayanım |
1500VAC, 50/60 Hz, akım taşıyan ve taşımayan arasında 1 dakika
-akım taşıyan metal parçalar
|
|
1500VAC, 50/60 Hz, akım taşıyan ve taşımayan arasında 1 dakika
-akım taşıyan metal parçalar
|
|
|
Her terminal ile toprak arasında 1 dakika boyunca 1500VAC, 50/60 Hz |
|
|
Titreşim |
10-55Hz,1.5mm çift genlik |
|
Şok |
Mekanik dayanıklılık: 1.000m/Sec2 (yaklaşık 100G'S)
Arıza: 300m/Sec2 (yaklaşık 30G'S)
|
|
Ortam sıcaklığı |
Kullanım: -20~+80℃ (Buzlanma olmadan) |
|
Nem |
<%95 RH |
|
Elektriksel ömür |
500.000'den fazla işlem |
|
Koruma seviyesi |
IP66 |
