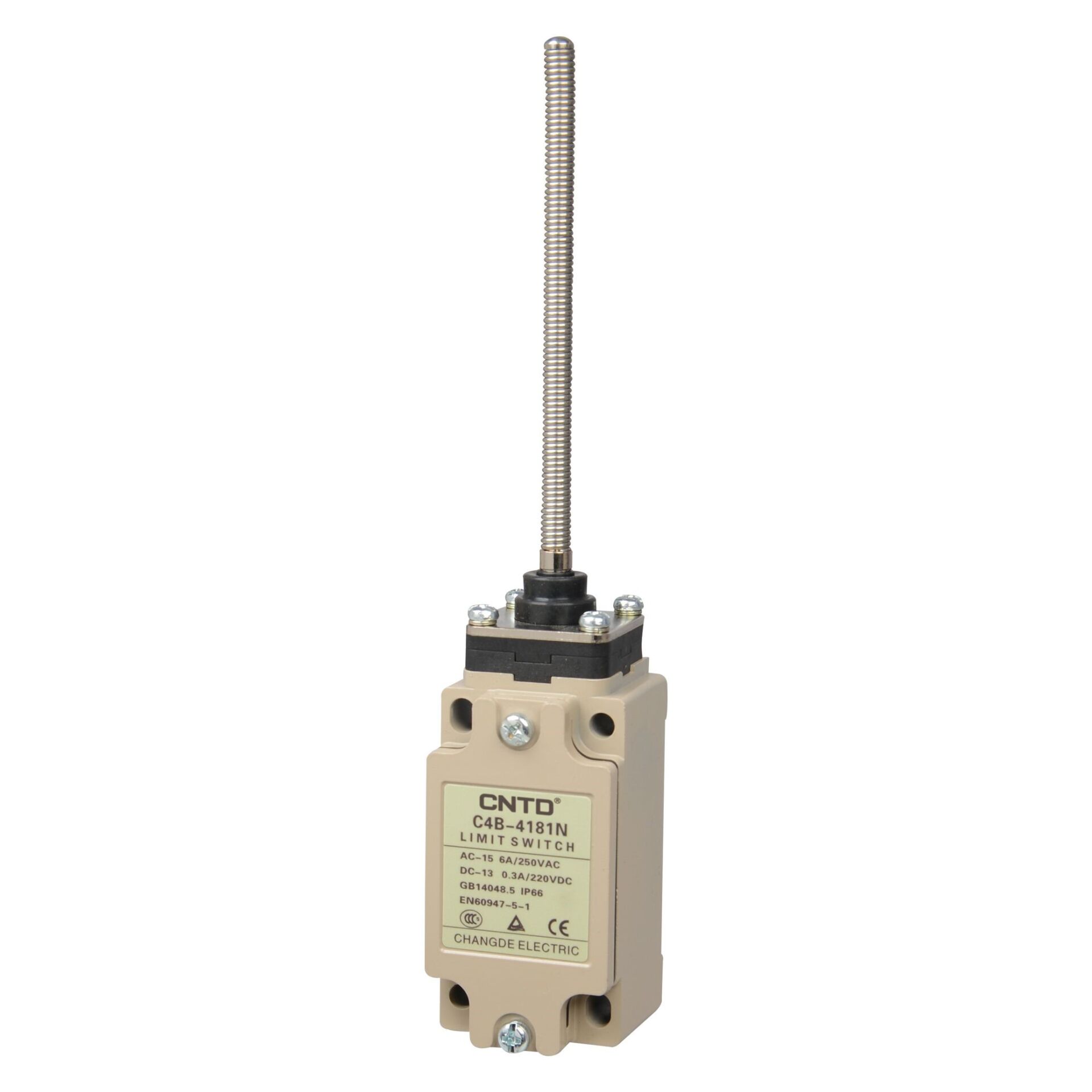

CNTD C4B-4181N Dar Gövde Spiral Telli Limit Switch
Zorla açma eylem cihazı (sadece NC kontakları), kontağı kesmek için
temasta kaynama ve diğer arızalar olduğunda
◼ Güçlendirilmiş üst conta yapısı sızdırmazlık performansını iyileştirir
◼ Dahili kontak tutucusu hızlı etkili tiptedir: 1NC / 1NO; Yavaş etkili:
1NC / 1NO ve 2NC
|
Öğe |
Kod |
Tanım |
|
① Boru / konektör boyutu |
1 |
Pg13.5 (1 kanal tipi) |
|
4 |
M20 (1 kanal tipi) |
|
|
② Dahili anahtar |
1 |
1NC/1NO (hızlı etkili tip) |
|
5 |
1NC/1NO (yavaş etkili tip) |
|
|
A |
2NC (yavaş etkili tip) |
|
|
③Baş ve tahrik çubuğu |
11 |
Makaralı kol (reçine kolu, reçine topu) |
|
12 |
Ayarlanabilir makaralı kol, Form-Lock (metal kol, metal bilye) |
|
|
15 |
Makaralı kol (metal bilye) |
|
|
16 |
Ayarlanabilir silindir kolu, Form-Lock (reçine topu) |
|
|
17 |
Ayarlanabilir çubuk kolu, Form-Lock (uzun kol) |
|
|
18 |
Ayarlanabilir makaralı kol, Form Kilidi (metal kol, kauçuk top) |
|
|
70 |
Üst bilyalı piston tipi |
|
|
71 |
Bilyalı piston tipi |
|
|
72 |
Bilyalı piston tipi |
|
|
81 |
Bobin yay tipi |
|
|
87 |
Plastik çubuk tipi |
|
|
86 |
Metal çubuk tipi |
Derecelendirmeler
|
Anma gerilimi (V) |
Endüktif olmayan yük (A) |
Endüktif yük (A) |
|||||||
|
Dirençli yük |
Lamba yükü |
Endüktif yük |
Motor yükü |
||||||
|
Kuzey Karolina |
HAYIR |
Kuzey Karolina |
HAYIR |
Kuzey Karolina |
HAYIR |
Kuzey Karolina |
HAYIR |
||
|
AC |
125 |
10 |
3 |
1.5 |
10 |
5 |
2.5 |
||
|
250 |
10 |
2 |
1 |
10 |
3 |
1.5 |
|||
|
400 |
10 |
1.5 |
0,8 |
3 |
1.5 |
0,8 |
|||
|
DC |
8 |
10 |
6 |
3 |
10 |
6 |
|||
|
14 |
10 |
6 |
3 |
10 |
6 |
||||
|
30 |
6 |
4 |
3 |
6 |
4 |
||||
|
125 |
0,8 |
0,2 |
0,2 |
0,8 |
0,2 |
||||
|
250 |
0,4 |
0,1 |
0,1 |
0,4 |
0,1 |
||||
NOT: Boru konnektörünün varsayılan boyutu M20x1.5'tir.
Not1. Yukarıdaki değerler sabit akımı temsil eder.
2. Sözde endüktif yük, güç faktörü 0,4 veya daha fazla (AC) ve zaman sabiti 7 ms'nin (DC) altında olan yükü ifade eder.
3. Sözde lamba yükü, dalgalanma akımının 10 katına sahip yükü ifade eder. 4. Sözde motor yükü, dalgalanma akımının 6 katına sahip yükü ifade eder.
