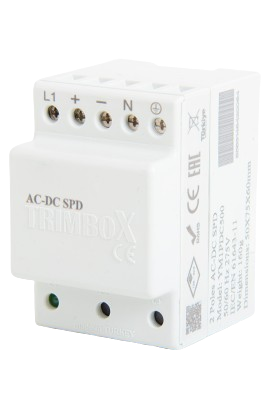

Trimbox YM1PDC AC-DC Paradufr
4.258,81 TL
Marka
Stok Kodu
YM1PDC
Fiyat
80,00 USD + KDV
*453,39 TL den başlayan taksitlerle!
Trimbox YM1PDC AC-DC paradufr, hem AC hem de DC sistemlerde oluşan yıldırım etkileri, ani gerilim yükselmeleri ve şebeke dalgalanmalarına karşı geliştirilmiş yeni nesil AC-DC parafudr (aşırı gerilim sönümleyici) modelidir. Tek fazlı sistemlerde kullanılmak üzere tasarlanan bu cihaz, özellikle inverter, güneş enerji sistemleri ve hassas elektronik ekipmanlar için maksimum koruma sağlar.
AC ve DC parafudrın tek bir cihazda birleştiği bu özel yapı sayesinde, sistemde oluşabilecek tüm gerilim darbeleri tek noktadan kontrol altına alınır. Böylece klasik parafudr çözümlerine göre çok daha kapsamlı ve etkili bir koruma sağlanır.
Klasik sistemlerde AC ve DC hatlar için ayrı parafudr kullanılması gerekirken, Trimbox YM1PDC:
Yeni nesil teknolojisi sayesinde topraklama ihtiyacını minimuma indirerek zorlu koşullarda bile yüksek performans sağlar.
Özellikler
Bu özellikler sayesinde cihaz, AC ve DC hatlarda oluşabilecek tüm gerilim risklerine karşı kapsamlı bir güvenlik sağlar.
Kullanım Alanları
DC parafudrlar özellikle enerji ve veri sistemlerinde kritik öneme sahiptir ve geniş voltaj aralığında kullanılabilir.
AC ve DC parafudrın tek bir cihazda birleştiği bu özel yapı sayesinde, sistemde oluşabilecek tüm gerilim darbeleri tek noktadan kontrol altına alınır. Böylece klasik parafudr çözümlerine göre çok daha kapsamlı ve etkili bir koruma sağlanır.
Klasik sistemlerde AC ve DC hatlar için ayrı parafudr kullanılması gerekirken, Trimbox YM1PDC:
- Tek cihaz ile çift koruma sağlar.
- Montaj ve maliyet avantajı sunar.
- Sistemsel peak (ani DC darbeleri) etkisini azaltır.
- Elektronik kart ve inverter arızalarını minimize eder.
Yeni nesil teknolojisi sayesinde topraklama ihtiyacını minimuma indirerek zorlu koşullarda bile yüksek performans sağlar.
Özellikler
- Sistem Monofaze
- İşletme Gerilimi V(in) 220V
- İşletme Frekansı 50/60 Hz
- Devreye Girme 275 V
- IEC Kategorisi Sınıf I+II+III
- Nominal gerilim UN 230 V AC (230V AC – 275V AC)
- Arestörnominal gerilimi UC (L-N)275 V AC , UC (L-PE)275 V AC
- UT (TOV-proof) 15kV, 20kA AC (8/20 µs) (L-N,L-PE) TOPRAK İHTİYACI YOK
- Nominal frekans Fn 50 Hz – 60 Hz
- Maksimum deşarj akımı Imax (L-N) Deşarj Yok, (L-PE) 20kA, ≤ 10ns
- Nominal deşarj akımı In (L-N), (L-PE) Deşarj Yok, ≤ 10ns
- 15kV’ta 10 ns (L-N) darbe çalışma gerilimi 275 V
- Tepki Süresi (L-L) , (L-N) , (L-PE) ≤ 10ns
- Branşman ve K-Tipi için gerekli maksimum sigorta 1000 A(gL/gG)
- Maksimum sigorta ile (etkin) IP kısadevre direnci 1000 kA
- Kutup Sayısı 2 adet (faz+nötr)
- Toprak Bağlantısı Var
- Koruma modu (+)-PE, (-)-PE, (+)-(-)
- Imax 12,5kA (10/350 µs)
- In 20kA (8/20 µs)
- Itotal 50kA (8/20µs)
- Tepki Süresi (L-L) , (L-N) , (L-PE) ≤ 10ns
- Branşman ve K-Tipi için gerekli maksimum sigorta 1000 A(gL/gG)
- Maksimum sigorta ile (etkin) IP kısadevre direnci 1000 kA
- Kutup Sayısı 2 adet (faz+nötr)
- Giriş Bağlantısı Vidalı Klamens
- Çıkış Bağlantısı Yok
- Vida Yiv: M5, Tork: 4,5Nm
- Çok damarlı ve Tek Damarlı iletken kesiti 2,5 mm2, 4 mm2
- Standartlar/Yönetmelikler IEC 61643-11 2011 , IEC 61643-11 2012
- Koruma sınıfı IP20
- Muhafaza malzemesi Beyaz ABS, UL’94 V-0 Yanmazlık derecesi
- Standartlar/Yönetmelikler EN 50539-11:2013+A, EN 50539-11:2013+A1:2014
- Boşluk ve dağılma mesafeleri için standartlar DIN VDE 0110-1 , IEC 60664-1
- Aşırı gerilim koruması arızalı mesajı 1 Adet LED
- Hareket yönü L – N – PE
- Montaj tipi, Tasarım DIN rayı 35mm, Ray modülü
- Ortam sıcaklığı -50 °C, +80 °C
- Ebatlar 50 x 75 x 60mm
Bu özellikler sayesinde cihaz, AC ve DC hatlarda oluşabilecek tüm gerilim risklerine karşı kapsamlı bir güvenlik sağlar.
Kullanım Alanları
- Güneş enerji sistemleri (GES)
- İnverter ve UPS sistemleri
- Telekom altyapıları
- Data center ve güvenlik sistemleri
- Endüstriyel otomasyon panoları
- Elektronik kart ve hassas cihazlar
DC parafudrlar özellikle enerji ve veri sistemlerinde kritik öneme sahiptir ve geniş voltaj aralığında kullanılabilir.
